スライドレール FBL35E形
- 当日出荷可能
- 通常価格(税別)
- 585円 ～ 1,689円
- 税込価格
- 644円 ～ 1,858円
汎用性に優れ、様々な用途で選べるスライドレール。【特長】・少ないスペースでスト...
型番
未確定2件の候補があります。
Loading...
商品情報

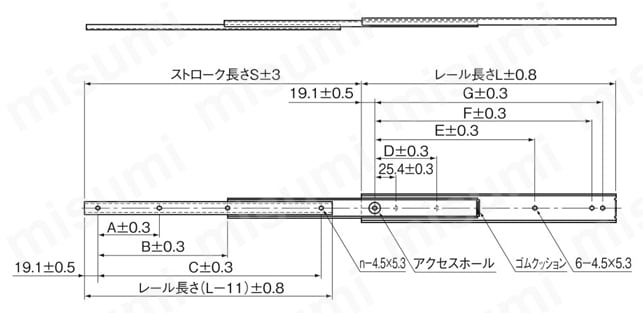

外形図
断面図

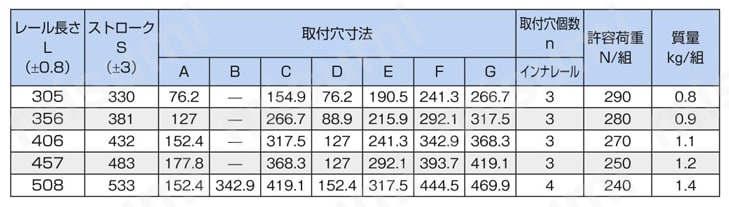

規格表
注1） FBL35E形の取付けにはM3トラス、バインド小ねじをご使用ください。
注2） 許容荷重・質量は製品2本を1組としたときの値になります。
商品特長詳細
取付けが容易なユニットタイプ
取り付ける相手の取付面にそのまま取付けられます。インナレールを抜いても、ボールはリテーナで保持されているため脱落しません。
薄形コンパクト
スライドレールFBL形の断面形状は薄形に設計されているため、取付時のサイドスペースは少なく、省スぺースが要求される箇所に適しています。
高耐食性
スライドレールFBL形は亜鉛めっき処理、E形、D形には白色アルマイト処理が施されているため耐食性に優れています。
選定サポート情報
注文例
型番リスト
- 表示件数:
| 型番 |
ストローク（範囲）(mm) |
レール長さ（範囲）(mm) |
ストローク(mm) |
レール長さ(mm) |
定格荷重(2本使用時)(N) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
351～550
|
351～550
|
432
|
406
|
270
| 10 | 1個 | 1,689円(
1,858円
) | 在庫品1日目 当日出荷可能 | |
351～550
|
351～550
|
483
|
457
|
250
| 10 | 1個 | 585円(
644円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
汎用性に優れ、様々な用途で選べるスライドレール。
【特長】
・少ないスペースでストローク長さがレール全長よりオーバーストロークできる 2 段スライドユニットタイプです。
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
