ＣＫＤ

ＣＫＤ

パレクトプレッシャスイッチ デジタル表示付電子式圧力スイッチ PPD3-Sシリーズ

パレクトプレッシャスイッチ デジタル表示付電子式圧力スイッチ PPD3-Sシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・PPD3シリーズは、空気圧ラインに最適な、圧力スイッチです・豊富なポ...

詳細情報を確認する

  • 種類：
    圧力スイッチ
  • 本体材質：
    樹脂
  • 流体の特性：
    非腐食性
  • 流体の種類：
    空気
  • 圧力の種類：
    標準
  • 電源電圧の種類：
    DC
  • 電源電圧(V)：
    12～24
  • 表示部：
    デジタル
  • 操作部：
    デジタル
  • 取得規格：
    CE
  • 保護等級：
    IP65
  • 使用温度範囲(℃)：
    0～50
  • 使用湿度範囲：
    0～85

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定27件の候補があります。

Loading...

商品情報

外形図

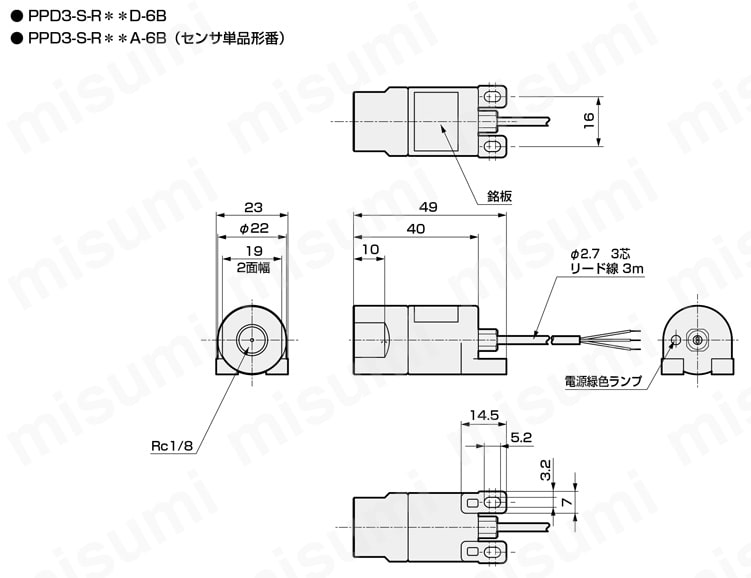

センサ分離形タイプ（ステンレスダイアフラムセンサ）

パレクトプレッシャスイッチ デジタル表示付電子式圧力スイッチ PPD3-Sシリーズ センサ分離形タイプ(ステンレスダイアフラムセンサ)外形図

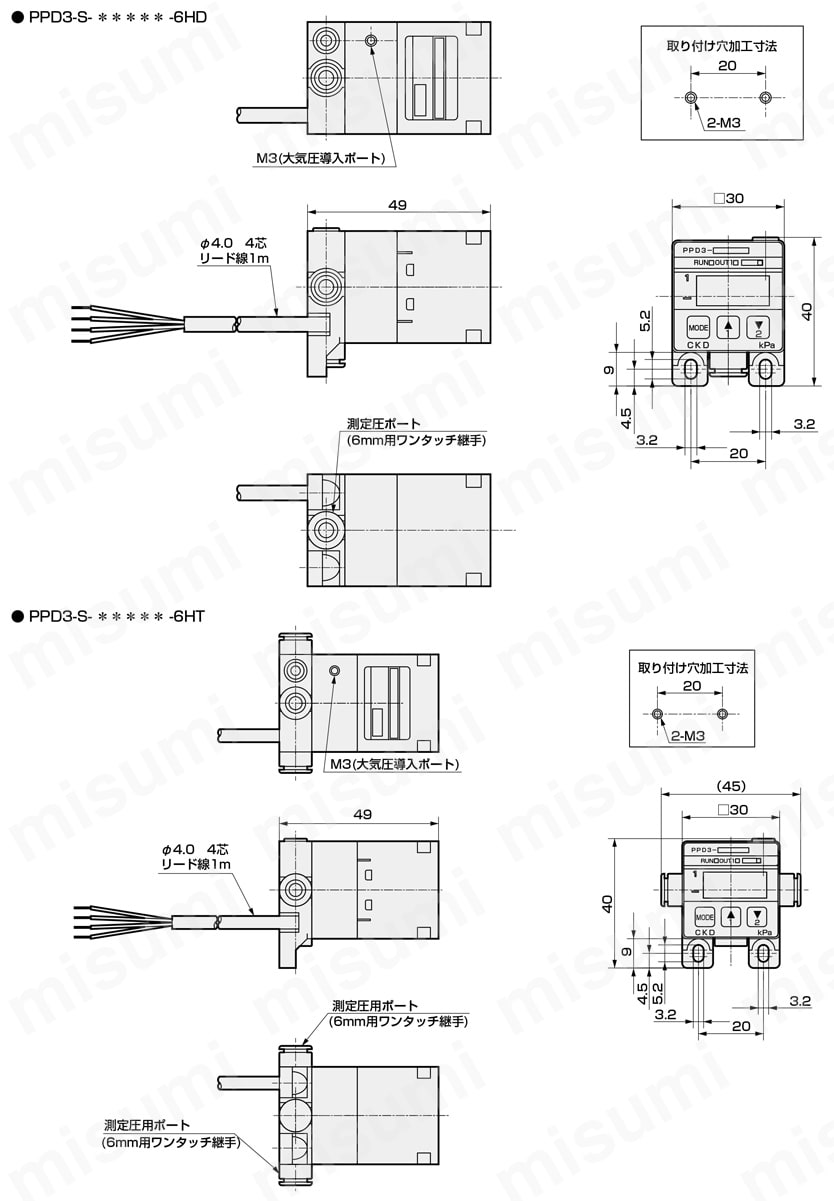

センサ一体形タイプ（ステンレスダイアフラムセンサ）

パレクトプレッシャスイッチ デジタル表示付電子式圧力スイッチ PPD3-Sシリーズ センサ一体形タイプ(ステンレスダイアフラムセンサ)外形図-1
パレクトプレッシャスイッチ デジタル表示付電子式圧力スイッチ PPD3-Sシリーズ センサ一体形タイプ(ステンレスダイアフラムセンサ)外形図-2

製品仕様

項目PPD3-S
R10R03R01
感圧素子一重ステンレスダイアフラム圧力センサ
適用流体空気・非腐食性気体・圧縮空気（水分・ドレン分を含む）
定格圧力-100～980kPa-100～300kPa-100～100kPa
表示単位kPakPakPa
表示最小単位 注11kPa
耐圧力2MPa0.6MPa0.6MPa
表示精度（25℃）±2%F.S.±3%F.S.
温度特性（0～50℃）±4%F.S.±5%F.S.
漏れ量1cm3/min（ANR）以下
表示3桁橙色LED表示 文字高さ8mm
電源電圧DC12～24V±10%（リップル率1%以下）
消費電流50mA以下（センサ分離形は60mA以下）
スイッチ出力形式センサ一体形N:NPNトランジスタ オープンコレクタ出力2点
P:PNPトランジスタ オープンコレクタ出力2点
NA:NPNトランジスタ オープンコレクタ出力1点+アナログ出力1点
PA:PNPトランジスタ オープンコレクタ出力1点+アナログ出力1点
センサ分離形NA:NPNトランジスタ オープンコレクタ出力2点+アナログ出力1点
PA:PNPトランジスタ オープンコレクタ出力2点+アナログ出力1点
スイッチ出力電流50mA以下
スイッチ出力電圧降下値2.4V以下
スイッチ出力応答時間約5msec
アナログ出力1～5V±0.1V 負荷インピーダンス:10kΩ以上
設定値保持EEPROM
リード線本体:耐油ビニルコード 4芯（0.3mm2 絶縁体外径φ1.1）1m（センサ分離形は5芯 0.2mm2 絶縁体外径φ1.0）
センサ分離形のセンサ部:耐油ビニルコード 3芯（0.15mm2 絶縁体外径φ1.0） 3m
周囲温度0～50℃
周囲湿度0～85%RH（非結露のこと）
耐振動10～55Hz 複振幅1.5mm XYZ各方向2時間
保護構造IP65相当 注2 （センサ分離形の表示器部のみIP40相当）
保護回路 注3電源逆接続保護   スイッチ出力逆接続保護   スイッチ出力負荷短絡保護
質量PPD3-S-R□-6B:約105g

注1:圧力の最小表示単位を示すものであり、表示精度を保証するものではありません。
注2:大気導入ポートを処理した場合です（デジタルカタログ1124ページ参照）。
注3:本製品の保護回路は特定の誤接続、負荷の短絡に対してのみ効果があり、あらゆる誤接続から保護できるわけではありません。

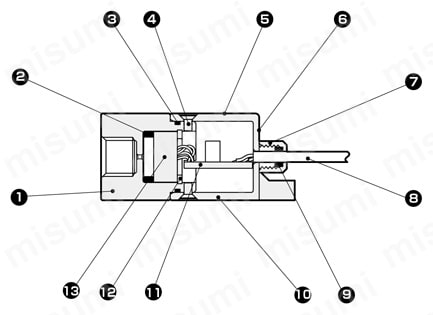

内部構造

パレクトプレッシャスイッチ デジタル表示付電子式圧力スイッチ PPD3-Sシリーズ 内部構造図

分解不可

部品リスト

品番部品名称材質品番部品名称材質
1圧力ポートアルミニウム8リード線（3m）ポリ塩化ビニル
2Oリングフッ素ゴム9ブッシュニトリルゴム
3Oリングニトリルゴム10センサボディポリブチレンテレフタレート（ガラス繊維30%）
4皿ネジSUSXM711アンプ基板ガラスエポキシ樹脂
5銘板ポリエステルフィルム12穴用Cリングステンレス鋼
6ランプシートポリエステルフィルム13圧力センサステンレスダイアフラムストレインゲージ
7ブッシュホルダアルミニウム---

型番リスト

表示件数:
  1. 1
型番
出力方式
配管口の種類
配管ねじの呼び
配管ねじの種類
センサ・モニタ構造
出力点数
定格圧力（最小）
アナログ出力仕様
アナログ電圧出力(V)
配管接続方向
接続チューブ径
仕様
圧力レンジ
出力形式詳細
定格圧力（最大）
接続方向の種類
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
NPNオープンコレクタ
ワンタッチ継手
-
-
一体形
2
-
-
-
2方向
6
ステンレスダイアフラムセンサ
-100～100kPa用
NPNトランジスタ出力2点
-
-

1個

28,094円( 30,903円 )

5日目

NPNオープンコレクタ
ワンタッチ継手
-
-
一体形
2
-
-
-
下
6
ステンレスダイアフラムセンサ
-100～300kPa用
NPNトランジスタ出力2点
-
-

1個

27,812円( 30,593円 )

5日目

NPNオープンコレクタ
ワンタッチ継手
-
-
一体形
2
-
-
-
2方向
6
ステンレスダイアフラムセンサ
-100～300kPa用
NPNトランジスタ出力2点
-
-

1個

28,094円( 30,903円 )

14日目

-
-
-
-
一体形
-
-100kPa
電圧
DC1-5V
2方向
-
-
-
-
100kPa / 300kPa / 980kPa
背面・下方向取り出し

1個

-( - )

8日目

-
-
-
-
一体形
-
-100kPa
電圧
DC1-5V
下
-
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
-
-
一体形
-
-100kPa
電圧
DC1-5V
2方向
6
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
1/8
-
一体形
-
-100kPa
電圧
DC1-5V
2方向
-
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
-
-
一体形
-
-100kPa
電圧
DC1-5V
2方向
-
-
-
-
100kPa / 300kPa / 980kPa
背面・下方向取り出し

1個

-( - )

8日目

-
-
-
-
一体形
-
-100kPa
電圧
DC1-5V
下
-
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
-
-
一体形
-
-100kPa
電圧
DC1-5V
2方向
6
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
1/8
-
一体形
-
-100kPa
電圧
DC1-5V
2方向
-
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
-
-
分離形・端子台接続
-
-100kPa
電圧
DC1-5V
2方向
-
-
-
-
100kPa / 300kPa / 980kPa
背面・下方向取り出し

1個

-( - )

8日目

-
-
-
-
分離形・端子台接続
-
-100kPa
電圧
DC1-5V
下
-
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
-
-
分離形・端子台接続
-
-100kPa
電圧
DC1-5V
2方向
6
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
1/8
-
分離形・端子台接続
-
-100kPa
電圧
DC1-5V
2方向
-
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
-
-
一体形
-
-100kPa
電圧
DC1-5V
2方向
-
-
-
-
100kPa / 300kPa / 980kPa
背面・下方向取り出し

1個

-( - )

8日目

-
-
-
-
一体形
-
-100kPa
電圧
DC1-5V
下
-
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
-
-
一体形
-
-100kPa
電圧
DC1-5V
2方向
6
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
1/8
-
一体形
-
-100kPa
電圧
DC1-5V
2方向
-
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
-
-
一体形
-
-100kPa
電圧
DC1-5V
2方向
-
-
-
-
100kPa / 300kPa / 980kPa
背面・下方向取り出し

1個

-( - )

8日目

-
-
-
-
一体形
-
-100kPa
電圧
DC1-5V
下
-
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
-
-
一体形
-
-100kPa
電圧
DC1-5V
2方向
6
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
1/8
-
一体形
-
-100kPa
電圧
DC1-5V
2方向
-
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
-
-
分離形・端子台接続
-
-100kPa
電圧
DC1-5V
2方向
-
-
-
-
100kPa / 300kPa / 980kPa
背面・下方向取り出し

1個

-( - )

8日目

-
-
-
-
分離形・端子台接続
-
-100kPa
電圧
DC1-5V
下
-
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
-
-
分離形・端子台接続
-
-100kPa
電圧
DC1-5V
2方向
6
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

-
-
1/8
-
分離形・端子台接続
-
-100kPa
電圧
DC1-5V
2方向
-
-
-
-
100kPa / 300kPa / 980kPa
横方向両側取り出し

1個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・PPD3シリーズは、空気圧ラインに最適な、圧力スイッチです
・豊富なポート構造により元圧確認に留まらず、吸着確認・着座確認など、自在に使用できます
・ワンタッチ継手付き樹脂製ポート（6HD・6HT）を用意
・軽量・省スペース化できます
・スルータイプポート（6T・6HT）を用意
・ピークホールド機能、強制スイッチ機能、圧力読取機能など、便利機能で設置設定を効率化
・CEマーキング対応

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
