オークラ輸送機

スタンダード固定脚・キャスター脚 DAL

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

【特長】・ベルコンミニスタンダードな固定脚とキャスター脚です。

使用コンベヤタイプ：

フラットベルトコンベヤ
適用コンベヤ：

DHK、DMJW以外のベルコンミニ

(i)ご注意

2019年11月より一部寸法が変更となりました。詳細寸法はカタログをご確認下さい。
本製品は必ず固定脚若しくは装置等に固定して使用願います。
本製品はPSE非対象商品です。PSEに適合した製品をご希望のお客様はお問い合わせください。
但し、機種によっては対応できないものがあります。

型番

未確定2件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

呼称幅10～60

裾広タイプ：W

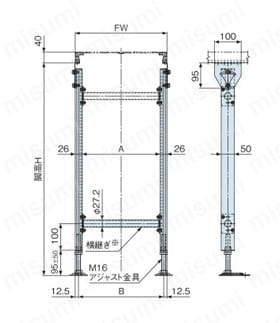

呼称幅20・25／30／35～60

ストレートタイプ：S

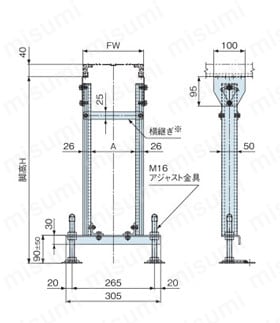

呼称幅05・07

裾広タイプ：W

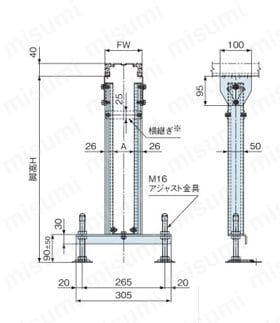

呼称幅10・15

裾広タイプ：W

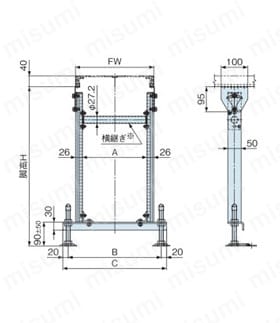

呼称幅20・25／30

裾広タイプ：W

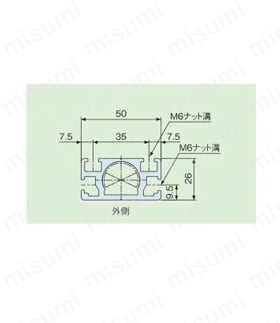

脚材断面

脚取付プレート

短機長用（オプション）
※短機長用脚取付プレートが必要な場合はご指示ください。

脚取付プレート

脚取付プレートt2.3+ボルト突出（参考値）

アジャスト金具M16

製品仕様

材質：本体／アルミ製、アジャスト金具／スチール製

標準設定の「脚タイプ」の推奨

脚高さの範囲（mm）	呼称幅
脚高さの範囲（mm）	05	07	10	15	20	25	30	35	40	50	60
200≦脚高H≦310	裾広タイプ：W
310＜脚高H≦600	裾広タイプ：W				ストレートタイプ：S
600＜脚高H≦800	裾広タイプ：W				ストレートタイプ：S
800＜脚高H≦1,000	裾広タイプ：W						ストレートタイプ：S
1,000＜脚高H≦1,500	裾広タイプ：W							ストレートタイプ：S

注1）機高はコンベヤフレームの高さ40mmと脚高Hの合計になります。

呼称幅10～60

呼称幅	FW	A	B	C
10	145	93	265	305
15	195	143	265	305
20	245	193	315	355
25	295	243	365	405
30	345	293	415	455
35	395	343	465	505
40	445	393	515	555
50	545	493	615	655
60	645	593	715	755

呼称幅20・25／30／35～60

呼称幅	FW	A	B
20	245	193	220
25	295	243	270
30	345	293	320
35	395	343	370
40	445	393	420
50	545	493	520
60	645	593	620

呼称幅20・25／30／35～60

呼称幅	脚高	横継ぎ数
20～60	310＜脚高H≦800	1
30～60	800＜脚高H≦1,000	2
35～60	1,000＜脚高H≦1,500	3

※横継ぎ数

呼称幅05・07

呼称幅	FW	A
05	95	43
07	120	68

呼称幅05・07

呼称幅	脚高	横継ぎ数
05・07	200≦脚高H≦310	-
	310＜脚高H≦1,000	1
	1,000＜脚高H≦1,500	2

※横継ぎ数

呼称幅10・15

呼称幅	FW	A
10	145	93
15	195	143

呼称幅10・15

呼称幅	脚高	横継ぎ数
10・15	310＜脚高H≦1,000	1
10・15	1,000＜脚高H≦1,500	2

※横継ぎ数

呼称幅20・25／30

呼称幅	FW	A	B	C
20	245	193	315	355
25	295	243	365	405
30	345	293	415	455

呼称幅20・25／30

呼称幅	脚高	横継ぎ数
20・25	800＜脚高H≦1,000	1
20～30	1,000＜脚高H≦1,500	2

※横継ぎ数

固定脚脚取付数一覧（目安）

機長（cm）	脚数
～220	2
220～400	3
400～600	4
600～800	5
800～1,000	6
1,000～1,200	7

・脚取付ピッチは最大200cmです。

選定サポート情報

型番リスト

表示件数:

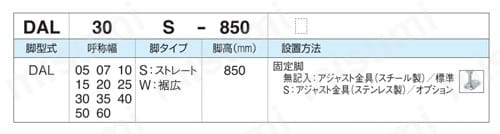

型番	呼称幅	脚タイプ	脚高 (mm)	設置方法	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

DAL[05,07,10,15,20,25,30,35,40,50,60][S,W]-[200-1500/1]	5 ～ 60	ストレート / 裾広	200 ～ 1500	アジャスト金具材質（スチール製）	1個	-( - )	3日目
DAL[05,07,10,15,20,25,30,35,40,50,60][S,W]-[200-1500/1]S	5 ～ 60	ストレート / 裾広	200 ～ 1500	アジャスト金具材質（ステンレス製）	1個	-( - )	3日目

詳細情報

基本情報

基本情報

【特長】・ベルコンミニスタンダードな固定脚とキャスター脚です。

(i)ご注意

2019年11月より一部寸法が変更となりました。詳細寸法はカタログをご確認下さい。
本製品は必ず固定脚若しくは装置等に固定して使用願います。
本製品はPSE非対象商品です。PSEに適合した製品をご希望のお客様はお問い合わせください。
但し、機種によっては対応できないものがあります。

コンベヤの設計・選定でお困りの方はこちら。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
