オークラ輸送機

ベルコンミニIII ナイフエッジタイプのベルトコンベヤ DMS

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

小物品をスムーズに乗り移り。20mm程度の搬送物まで対応。搬送長さは（1cm）...

ベルト種類：

平ベルト
駆動種類：

センタードライブ
最大搬送速度(m/min)：

20.4
テールローラ径D（テール乗移り部R）(mm)：

27.2
ベルト材質：

ポリウレタン
逆転スイッチオプション：

なし

(i)ご注意

弊社の標準ベルトコンベヤ（電気用品安全法対象外製品）は、必ず別売の壁や床に固定する固定脚・固定金具を取り付け、または機械装置に直接取り付けてご使用ください。
それ以外の使用法（床・壁に固定しないセンター脚、キャスター脚等）でのご使用はお止めください。
電気用品安全法の対象製品（センター脚、キャスター脚等、設置場所を移動させて使用する製品）を希望される場合には、お問合せください。
コロナ禍の影響でインバータ関連部品の調達遅延、一部ベルトコンベヤの「インバータ変速タイプ」の納期が長期化しております。
「インバータ変速タイプ」をご希望のお客様は別途お問い合わせください。
脚はオプションです。本商品適応脚はこちらをご確認下さい。
※ブラシレス変速のモータは、パナソニック製旧モデル（B1シリーズGタイプ）となります。

型番

未確定6件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

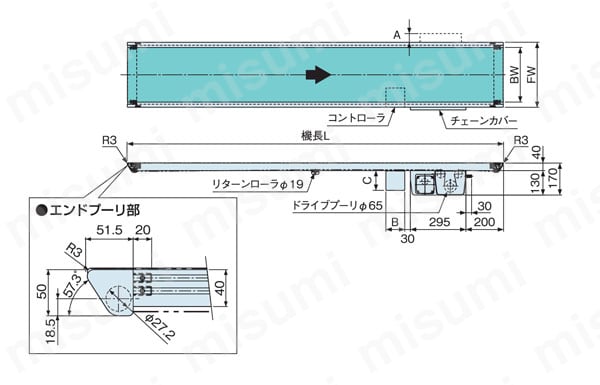

外形図

・本図は、駆動部の取付方向：R、コントローラの取付方向：Rを表します。
・駆動部取付方向がL側の場合の駆動部位置寸法はデジタルカタログの（DMH）の標準図をご参照ください。

製品仕様

機種記号		DMS（センタドライブ両側ナイフエッジ）
呼称幅		10	15	20	25	30	35	40	50	60
BW実ベルト幅（mm）		90	140	190	240	290	340	390	490	590
FWフレーム幅（mm）		145	195	245	295	345	395	445	545	645
機長（cm）		MIN.60～MAX.400					MIN.呼称幅×2～MAX.400
標準ベルト		樹脂製平ベルト（1プライ）
エッジ形状		R3
駆動部タイプ		D：下付き S：スリム（オプション）
駆動部の取付方向		R：搬送方向右側 L：搬送方向左側
速度記号		下表参照
コントローラの取付方向		R：搬送方向右側 L：搬送方向左側
モータ出力	N：定速	06：60W 09：90W
	B：ブラシレス変速	05：50W 09：90W
	G/F：インバータ変速	06：60W 09：90W ※「G」は東芝製、「F」は三菱製を表します。
入カ電源		X：100V単相 Y：200V単相 Z：200V三相
搬送能力		MAX.10kg/台

※太文字は準標準です。

速度記号／コンベヤ速度表

減速比	速度（m/min）
	N：定速		B：ブラシレス変速（1：100）		G/F：インバータ変速（1：4）
	速度記号	50/60Hz	速度記号	変速範囲	速度記号		変速範囲
1/150	N02	1.9/2.3	B02	0.04～4.1	G02	F02	0.6～2.3
1/100	N03	2.9/3.5	B03	0.06～6.1	G03	F03	0.9～3.5
1/75	N04	3.8/4.6	B04	0.08～8.2	G04	F04	1.2～4.7
1/60	N05	4.8/5.8	B05	0.10～10.2	G05	F05	1.5～5.8
1/50	N06	5.7/6.9	B06	0.12～12.3	G06	F06	1.8～7.0
1/36	N09	8.0/9.6	B09	0.17～17.0	G09	F09	2.5～9.7
1/30	N11	9.5/11.6	B11	0.20～20.4	G11	F11	3.0～11.7
1/25	N13	11.5/13.9	-	-	G13	F13	3.6～14.0
1/20	N16	14.3/17.4	-	-	G16	F16	4.4～17.5
1/18	N18	15.9/19.3	-	-	G18	F18	4.9～19.5

注）
（1）太文字は準標準速度を表します。
（2）定速とインバータ変速の速度は、負荷により±10%程度変動します。
（3）ブラシレス変速時の負荷による速度変動は±1%以内です。
（4）「G」は東芝製、「F」は三菱製を表します。
（5）ナイフエッジはエッジプレート上をベルトが走行し抵抗が大きいため、上記速度に制限しています。

コントローラ寸法(外形図B、C寸法）

コントローラ仕様		B寸法	C寸法
単相三相	定速：N	110	120
	ブラシレス変速：B	110	120
	インバータ変速：G	100	230
	インバータ変速：F	100	160

商品特長詳細

（1）エコ対策をさらに強化
高効率モータの搭載やRoHS適合部品の採用で、省エネ、エコ対応を強化しました。
（2）高品質多機能ベルトを標準装備
1台で様々な搬送物や搬送条件に対応する小もの搬送に最適な多機能ベルトを採用。
（3）簡単メンテナンス
「メンテナンスをもっと簡単に！」というお客様の声をカタチにしました。
（4）安全対策をさらに強化
プーリ回転部やベルト走行部での巻き込まれ防止に配慮した安全設計。
（5）2溝フレームで部材装着も簡単
いろんな部材が装着できる上、側面のどこからでもM6（1種）ナットが挿入できます。
（6）スリムタイプもラインナップ
駆動部の出っ張りをなくしたスリムタイプもラインナップ。装置機械へのセットコンベヤとして威力を発揮します。

型番リスト

表示件数:

型番	ベルト幅(mm)	機長（cm）：注）この項目の単位はcmです。例）150を選択した場合は150cmとなります。（cm)←	速度制御方法	電源	インバータ変速（メーカ）	カバー仕様	コントローラの取付方向	出力	速度記号	駆動部の取付方向	駆動部タイプ	ベルト色	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

DMS[10,15,20,25,30,35,40,50,60]D[L,R][60-400/1]B[02,03,04,05,06,09,11,13,16,18][L,R][05,06,09][X,Y,Z]-[G,W]

1個

-( - )

8日目

DMS[10,15,20,25,30,35,40,50,60]D[L,R][60-400/1]F[02,03,04,05,06,09,11,13,16,18][L,R][05,06,09][X,Y,Z]-[G,W]

1個

-( - )

8日目

DMS[10,15,20,25,30,35,40,50,60]D[L,R][60-400/1]N[02,03,04,05,06,09,11,13,16,18][L,R][05,06,09][X,Y,Z]-[G,W]

1個

-( - )

8日目

DMS[10,15,20,25,30,35,40,50,60]S[L,R][60-400/1]B[02,03,04,05,06,09,11,13,16,18][L,R][05,06,09][X,Y,Z]-[J,S]-[G,W]

1個

-( - )

11日目

DMS[10,15,20,25,30,35,40,50,60]S[L,R][60-400/1]F[02,03,04,05,06,09,11,13,16,18][L,R][05,06,09][X,Y,Z]-[J,S]-[G,W]

1個

-( - )

11日目

DMS[10,15,20,25,30,35,40,50,60]S[L,R][60-400/1]N[02,03,04,05,06,09,11,13,16,18][L,R][05,06,09][X,Y,Z]-[J,S]-[G,W]

1個

-( - )

11日目

詳細情報

基本情報

基本情報

小物品をスムーズに乗り移り。20mm程度の搬送物まで対応。搬送長さは（1cm）単位となります。

(i)ご注意

弊社の標準ベルトコンベヤ（電気用品安全法対象外製品）は、必ず別売の壁や床に固定する固定脚・固定金具を取り付け、または機械装置に直接取り付けてご使用ください。
それ以外の使用法（床・壁に固定しないセンター脚、キャスター脚等）でのご使用はお止めください。
電気用品安全法の対象製品（センター脚、キャスター脚等、設置場所を移動させて使用する製品）を希望される場合には、お問合せください。
コロナ禍の影響でインバータ関連部品の調達遅延、一部ベルトコンベヤの「インバータ変速タイプ」の納期が長期化しております。
「インバータ変速タイプ」をご希望のお客様は別途お問い合わせください。
脚はオプションです。本商品適応脚はこちらをご確認下さい。
※ブラシレス変速のモータは、パナソニック製旧モデル（B1シリーズGタイプ）となります。

コンベヤの設計・選定でお困りの方はこちら。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
