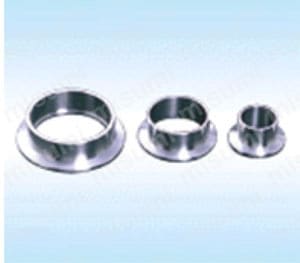

SUS304製 KFフランジ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- SALE 2025/03/31まで
- 当日出荷可能
- 通常単価(税別)
- 1,983円 1,189円
- 税込単価
- 2,181円 1,308円
真空配管用部品。【特長】・使用者でフランジを設置するための部品。・KF-16、...
指定中 の仕様・寸法情報
商品情報

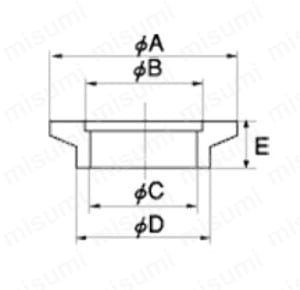

外形図
規格表
| 型番 | SCK-3016 | SCK-3025 | SCK-3040 |
|---|---|---|---|
| フランジサイズ | KF-16 | KF-25 | KF-40 |
| Dia.A | 30 | 40 | 55 |
| Dia.B | 17.2 | 26.2 | 41.2 |
| 接続パイプ | Dia.20 t＝2 | 20A 10S | 32A 10S |
| Dia.C | 16 | 24 | 39 |
| Dia.D | 20 | 27.2 | 42.7 |
| E | 10 | 20 | 20 |
製品仕様
型番リスト
Loading...
詳細情報
基本情報
真空配管用部品。
【特長】
・使用者でフランジを設置するための部品。
・KF-16、KF-25、KF-40のフランジサイズを用意。
・材質:SUS304。
【用途】
・真空配管全般に便利。
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
類似品
この商品に近い類似品がありませんでした。
SCK-3025で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
SUS304製 KFフランジの型番SCK-3025のページです。
型番SCK-3025に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q フランジサイズとは？
-
AJIS規格で定義されたフランジサイズです。
