真空パッド 薄物用タイプ VPA ワンタッチ継手
- 通常価格(税別)
- 1,077円 ～ 3,069円
- 税込価格
- 1,185円 ～ 3,376円
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...
型番
未確定9件の候補があります。
Loading...
商品情報
外形図

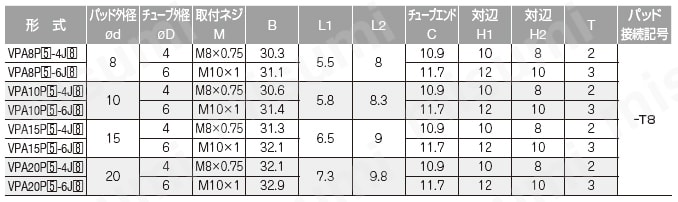

規格表
※. 寸法表中、形式内の5にはパッドゴム材質が入ります。
※. パッドホルダ隔壁部取付けナットの締付けトルクは、2.5～3.5N・mとなります。
型番リスト
- 表示件数:
| 型番 |
ゴム系材質 |
色 |
外径 d(φ) |
高さ L1(mm) |
全長 B(mm) |
金属部材質 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
フロロシリコーンゴム
|
サーモンピンク
|
8
|
5.5
|
30.3
|
標準仕様
| 1個 | 1,858円(
2,044円
) | 6日目 | |
[ニトリルゴム] ニトリルゴム
|
ブラック
|
8
|
5.5
|
30.3
|
標準仕様
| 1個 | 1,077円(
1,185円
) | 6日目 | |
フロロシリコーンゴム
|
サーモンピンク
|
10
|
5.8
|
30.6
|
標準仕様
| 1個 | 1,858円(
2,044円
) | 6日目 | |
[ニトリルゴム] ニトリルゴム
|
ブラック
|
10
|
5.8
|
30.6
|
標準仕様
| 1個 | 1,077円(
1,185円
) | 6日目 | |
フロロシリコーンゴム
|
サーモンピンク
|
15
|
6.5
|
31.3
|
標準仕様
| 1個 | 2,079円(
2,287円
) | 6日目 | |
[ニトリルゴム] ニトリルゴム
|
ブラック
|
15
|
6.5
|
31.3
|
標準仕様
| 1個 | 1,198円(
1,318円
) | 6日目 | |
フロロシリコーンゴム
|
サーモンピンク
|
20
|
7.3
|
32.1
|
標準仕様
| 1個 | 2,079円(
2,287円
) | 6日目 | |
フロロシリコーンゴム
|
サーモンピンク
|
20
|
7.3
|
32.1
|
銅系金属不使用仕様
| 1個 | 3,069円(
3,376円
) | 7日目 | |
[ニトリルゴム] ニトリルゴム
|
ブラック
|
20
|
7.3
|
32.1
|
標準仕様
| 1個 | 1,198円(
1,318円
) | 6日目 |
Loading...
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・コピー紙、ビニールなどの薄物ワークの搬送に最適です。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・リップ部を薄くし、ワークへの密着性を向上させたことにより、吸着性の向上及び重複吸着が軽減されました。
・既存の真空パッド用ホルダ（A、B、Eタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
