日本ピスコ

日本ピスコ

真空 滑り止めタイプ パッドゴム

真空 滑り止めタイプ パッドゴム

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常価格(税別)
322円 ～ 493円
税込価格
354円 ～ 542円

プレス部品などの油が付着したワークの搬送に最適な吸着パッド。【特長】・パッドサ...

詳細情報を確認する

(i)ご注意

  • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

型番

未確定5件の候補があります。

Loading...

商品情報

油が付着した滑りやすいワークパッド形状の工夫により、搬送時のワーク滑りを防止する

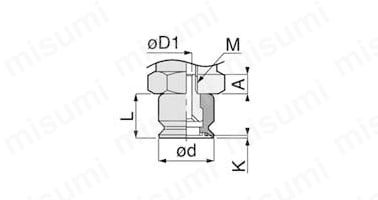

VP 10KNHの固定部詳細図

VP 10KNHの固定部詳細図

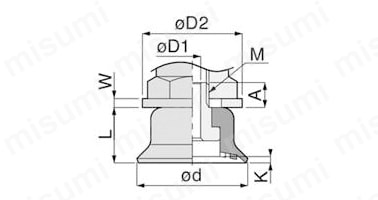

VP 20、30KNHの固定部詳細図

VP 20、30KNHの固定部詳細図

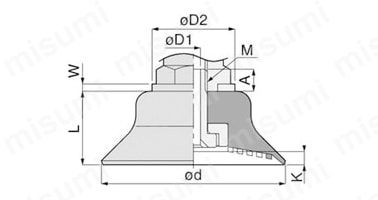

VP 40、50KNHの固定部詳細図

VP 40、50KNHの固定部詳細図

形式バット外径
φd		Lリップ内部高
K		固定ネジ
M		AφD1φD2W
VP 10KNH1080.5M4×0.73.52--
VP 20KNH20101.1M6×14.53181.6
VP 30KNH30121.8M6×15.53181.6
VP 40KNH40162.6M6×15.33221.6
VP 50KNH50173.1M6×15.33221.6

パッドのみの寸法

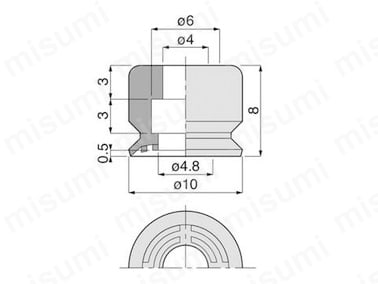

VP 10KNHの寸法図

VP 10KNHの寸法図

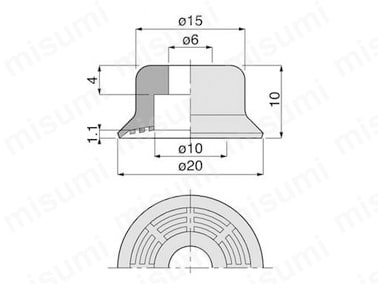

VP 20KNHの寸法図

VP 20KNHの寸法図

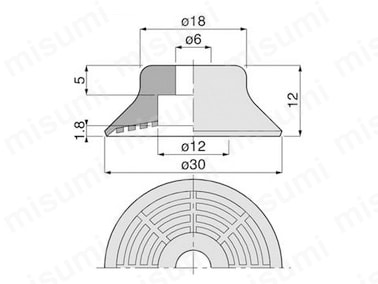

VP 30KNHの寸法図

VP 30KNHの寸法図

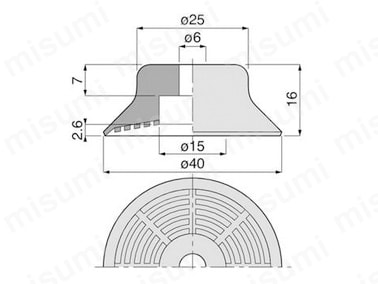

VP 40KNHの寸法図

VP 40KNHの寸法図

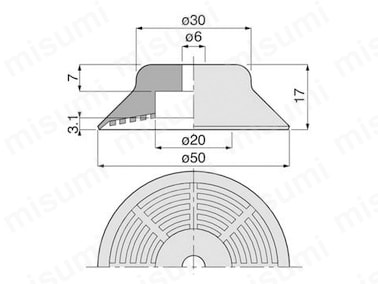

VP 50KNHの寸法図

VP 50KNHの寸法図

型番リスト

表示件数:
  1. 1
型番
外径 d(φ)
高さ L1(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
8

1個

323円( 355円 )

在庫品1日目

当日出荷可能

20
10

1個

322円( 354円 )

8日目

30
12

1個

374円( 411円 )

8日目

40
16

1個

361円( 397円 )

8日目

50
17

1個

493円( 542円 )

15日目

  1. 1

Loading...

詳細情報

基本情報

プレス部品などの油が付着したワークの搬送に最適な吸着パッド。
【特長】
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・パッド形状の工夫により、搬送時のワーク滑りを防止します。
・耐油NBRの採用により、油環境下でのパッド耐久性が向上しました。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

(i)ご注意

  • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

真空 滑り止めタイプ パッドゴムのレビュー

この商品のレビューはありません レビューを書く

よくあるご質問（FAQ）

Q 真空パッドの高温での使用温度範囲はどれくらいですか？
A
真空パッドの材質により異なりますが、ウレタンゴムで60℃、ニトリルゴムで110℃、フッ素ゴムで230℃となります。
但し、上記高温使用限界温度は瞬時におけるものであり、一定時間継続する場合には十分注意が必要です。
Q 真空パッドの吸着痕を抑えたいです。
A
吸着痕が真空パッドに起因している場合は、真空パッド材料に添加している配合剤のパッド表面へブリード・ブルームしたものがワークに転写している可能性があります。
液晶ガラスや半導体製造装置向けに開発された「吸着痕防止タイプ」は樹脂パッドのため、
加硫ゴムと比較して、ブリード・ブルームの発生がより少なく、
吸着痕防止対策に優れた効果があります。
