真空パッド 滑り止めタイプ VPB ワンタッチ継手タイプ
- 通常価格(税別)
- 768円 ～ 1,528円
- 税込価格
- 845円 ～ 1,681円
【特長】・プレス部品などの油が付着したワークの搬送に最適です。・パッド形状の工...
型番
未確定5件の候補があります。
Loading...
商品情報
外形図
VPB10K（5）（6）（9）
VPB20K（5）（6）（9）/VPB30K（5）（6）（9）/
VPB40K（5）（6）（9）/VPB50K（5）（6）（9）

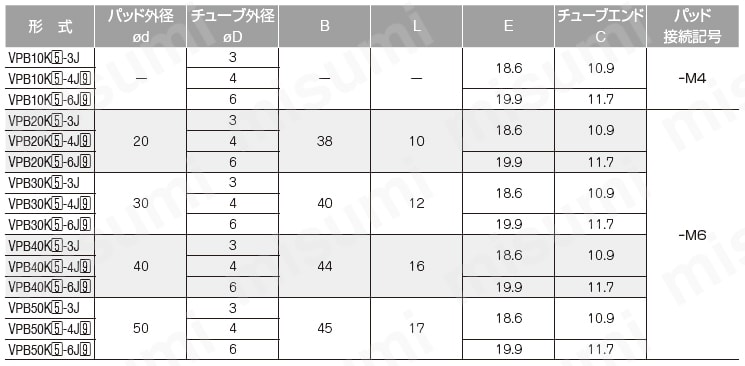

規格表
※. 寸法表中、形式内の5にはパッドゴム材質が入ります。
型番リスト
- 表示件数:
| 型番 |
外径 d(φ) |
高さ L1(mm) |
全長 B(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
8
|
36
| 1個 | 768円(
845円
) | 6日目 | |
20
|
10
|
38
| 1個 | 913円(
1,004円
) | 6日目 | |
30
|
12
|
40
| 1個 | 1,136円(
1,250円
) | 6日目 | |
40
|
16
|
44
| 1個 | 1,176円(
1,294円
) | 6日目 | |
50
|
17
|
45
| 1個 | 1,528円(
1,681円
) | 6日目 |
Loading...
詳細情報
基本情報
【特長】
・プレス部品などの油が付着したワークの搬送に最適です。
・パッド形状の工夫により、搬送時のワーク滑りを防止します。
・耐油NBRの採用により、油環境下でのパッド耐久性が向上しました。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
(i)ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
