真空パッド ソフトベローズ小型タイプ VPMA バーブ継手タイプ
- 通常価格(税別)
- 1,278円 ～ 1,528円
- 税込価格
- 1,406円 ～ 1,681円
柔軟性に優れ、紙、プラスチック成型品等の吸着に最適 ※本シリーズはCADデータ...
型番
未確定16件の候補があります。
Loading...
商品情報
外形図
VPMA6LB／8LB／10LB／15LB

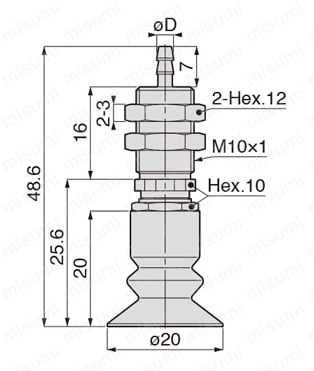

VPMA20LB
製品仕様
ホルダ形状
- 固定式、真空取出口：上
パッド材質・用途
| 記号 | N | S |
|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 色 | ブラック | ナチュラル |
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
| 型番 | チューブ内径 φD | パッド外径 φd | B | L1 | L2 | C | パッド接続記号 |
|---|---|---|---|---|---|---|---|
| VPMA6LB（5）-3B | 2 | 6 | 37.1 | 15 | 19.1 | 6 | -M4 |
| VPMA6LB（5）-4B | 2.5 | 38.1 | 7 | ||||
| VPMA8LB（5）-3B | 2 | 8 | 37.1 | 6 | |||
| VPMA8LB（5）-4B | 2.5 | 38.1 | 7 | ||||
| VPMA10LB（5）-3B | 2 | 10 | 37.6 | 15.5 | 19.6 | 6 | |
| VPMA10LB（5）-4B | 2.5 | 38.6 | 7 | ||||
| VPMA15LB（5）-3B | 2 | 15 | 39.6 | 17.5 | 21.6 | 6 | |
| VPMA15LB（5）-4B | 2.5 | 40.6 | 7 | ||||
| VPMA20LB（5）-4B | 2.5 | - | - | - | - | - | -M6 |
| VPMA20LB（5）-6B | 4 |
※表中、型番内の（5）にはパッドゴム材質が入ります。パッドゴム材質に付きましては上記をご参照ください。
※パッドホルダ隔壁部取付けナットの締付トルクは、下記の通りとなります。
- パッド径：φ6～φ15mmは2～3N・m
- パッド径：φ20mmは5～7N・m
型番リスト
- 表示件数:
| 型番 |
ゴム系材質 |
色 |
接続ねじ径 |
外径 d(φ) |
高さ L1(mm) |
全長 B(mm) |
取付接続ねじ |
真空取出口チューブ外径(φ) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
[ニトリルゴム] ニトリルゴム
|
ブラック
|
M6
|
6
|
15
|
37
|
M6
|
3
| 1個 | 1,278円(
1,406円
) | 6日目 | |
[ニトリルゴム] ニトリルゴム
|
ブラック
|
M6
|
6
|
15
|
38
|
M6
|
4
| 1個 | 1,403円(
1,543円
) | 6日目 | |
[シリコンゴム] シリコーンゴム
|
[白] ホワイト
|
M6
|
6
|
15
|
37
|
M6
|
3
| 1個 | 1,457円(
1,603円
) | 6日目 | |
[シリコンゴム] シリコーンゴム
|
[白] ホワイト
|
M6
|
6
|
15
|
38
|
M6
|
4
| 1個 | 1,457円(
1,603円
) | 6日目 | |
[ニトリルゴム] ニトリルゴム
|
ブラック
|
M6
|
8
|
15
|
37
|
M6
|
3
| 1個 | 1,278円(
1,406円
) | 6日目 | |
[ニトリルゴム] ニトリルゴム
|
ブラック
|
M6
|
8
|
15
|
38
|
M6
|
4
| 1個 | 1,278円(
1,406円
) | 6日目 | |
[シリコンゴム] シリコーンゴム
|
[白] ホワイト
|
M6
|
8
|
15
|
37
|
M6
|
3
| 1個 | 1,457円(
1,603円
) | 6日目 | |
[シリコンゴム] シリコーンゴム
|
[白] ホワイト
|
M6
|
8
|
15
|
38
|
M6
|
4
| 1個 | 1,457円(
1,603円
) | 6日目 | |
[ニトリルゴム] ニトリルゴム
|
ブラック
|
M6
|
10
|
15.5
|
37.5
|
M6
|
3
| 1個 | 1,278円(
1,406円
) | 6日目 | |
[ニトリルゴム] ニトリルゴム
|
ブラック
|
M6
|
10
|
15.5
|
38.5
|
M6
|
4
| 1個 | 1,278円(
1,406円
) | 6日目 | |
[シリコンゴム] シリコーンゴム
|
[白] ホワイト
|
M6
|
10
|
15.5
|
37.5
|
M6
|
3
| 1個 | 1,457円(
1,603円
) | 6日目 | |
[シリコンゴム] シリコーンゴム
|
[白] ホワイト
|
M6
|
10
|
15.5
|
38.5
|
M6
|
4
| 1個 | 1,457円(
1,603円
) | 6日目 | |
[ニトリルゴム] ニトリルゴム
|
ブラック
|
M6
|
15
|
17.5
|
39.5
|
M6
|
3
| 1個 | 1,316円(
1,448円
) | 6日目 | |
[ニトリルゴム] ニトリルゴム
|
ブラック
|
M6
|
15
|
17.5
|
40.5
|
M6
|
4
| 1個 | 1,316円(
1,448円
) | 6日目 | |
[シリコンゴム] シリコーンゴム
|
[白] ホワイト
|
M6
|
15
|
17.5
|
39.5
|
M6
|
3
| 1個 | 1,528円(
1,681円
) | 6日目 | |
[シリコンゴム] シリコーンゴム
|
[白] ホワイト
|
M6
|
15
|
17.5
|
40.5
|
M6
|
4
| 1個 | 1,528円(
1,681円
) | 6日目 |
Loading...
詳細情報
基本情報
柔軟性に優れ、紙、プラスチック成型品等の吸着に最適 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・パッドホルダ（VPHD,VPHEタイプ）にこの度、真空取出口を両側
(i)ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
