ロングストローク 滑り止めタイプ VPD ワンタッチ継手 カバー無し
- 通常価格(税別)
- 2,466円 ～ 3,494円
- 税込価格
- 2,713円 ～ 3,843円
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...
型番
未確定16件の候補があります。
Loading...
商品情報

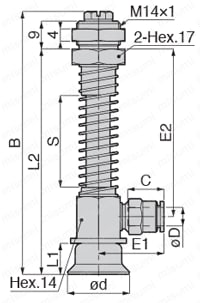

外形図
製品仕様
ホルダ形状
- スプリング式 真空取出口：横
パッド材質・用途
- ゴム材質：耐油 NBR
- 用途：段ボール、ベニヤ板、鉄板、食品関係、その他一般ワーク
- 色：ブラック
※低濃度オゾン対策を目的とする用途には適しておりません。
規格表
| 型番 | パッド外径 φd | チューブ外径 φD | B | L1 | L2 | E1 | E2 | チューブエンド C | ストローク S | スプリング力 （N） | パッド接続記号 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VPOD20-20KNH-6J | 20 | 6 | 71.6 | 10 | 59.5 | 20.9 | 41 | 11.7 | 20 | 1.5～4.9 | -M6 |
| VPOD20-30KNH-6J | 6 | 84.6 | 72.5 | 20.9 | 54 | 11.7 | 30 | 1.1～4.8 | |||
| VPOD20-40KNH-6J | 6 | 97.6 | 85.5 | 20.9 | 67 | 11.7 | 40 | 1.0～4.5 | |||
| VPOD20-50KNH-6J | 6 | 110.6 | 98.5 | 20.9 | 80 | 11.7 | 50 | 0.9～4.5 | |||
| VPOD30-20KNH-6J | 30 | 6 | 73.6 | 12 | 61.5 | 20.9 | 41 | 11.7 | 20 | 1.5～4.9 | |
| VPOD30-30KNH-6J | 6 | 86.6 | 74.5 | 20.9 | 54 | 11.7 | 30 | 1.1～4.8 | |||
| VPOD30-40KNH-6J | 6 | 99.6 | 87.5 | 20.9 | 67 | 11.7 | 40 | 1.0～4.5 | |||
| VPOD30-50KNH-6J | 6 | 112.6 | 100.5 | 20.9 | 80 | 11.7 | 50 | 0.9～4.5 | |||
| VPOD40-20KNH-6J | 40 | 6 | 77.6 | 16 | 65.5 | 20.9 | 41 | 11.7 | 20 | 1.5～4.9 | |
| VPOD40-30KNH-6J | 6 | 90.6 | 78.5 | 20.9 | 54 | 11.7 | 30 | 1.1～4.8 | |||
| VPOD40-40KNH-6J | 6 | 103.6 | 91.5 | 20.9 | 67 | 11.7 | 40 | 1.0～4.5 | |||
| VPOD40-50KNH-6J | 6 | 116.6 | 104.5 | 20.9 | 80 | 11.7 | 50 | 0.9～4.5 | |||
| VPOD50-20KNH-6J | 50 | 6 | 78.6 | 17 | 66.5 | 20.9 | 41 | 11.7 | 20 | 1.5～4.9 | |
| VPOD50-30KNH-6J | 6 | 91.6 | 79.5 | 20.9 | 54 | 11.7 | 30 | 1.1～4.8 | |||
| VPOD50-40KNH-6J | 6 | 104.6 | 92.5 | 20.9 | 67 | 11.7 | 40 | 1.0～4.5 | |||
| VPOD50-50KNH-6J | 6 | 117.6 | 105.5 | 20.9 | 80 | 11.7 | 50 | 0.9～4.5 |
※パッドホルダ隔壁部取付けナットの締付けトルクは、4.5～6N・mとなります。
型番リスト
- 表示件数:
| 型番 |
外径 d(φ) |
高さ L1(mm) |
スプリング力(N) |
ストローク(mm) |
全長 B(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
20
|
10
|
1.5～4.9
|
20
|
71.7
| 1個 | 2,466円(
2,713円
) | 6日目 | |
20
|
10
|
1.1～4.8
|
30
|
84.7
| 1個 | 2,673円(
2,940円
) | 6日目 | |
20
|
10
|
1.0～4.5
|
40
|
97.7
| 1個 | 2,807円(
3,088円
) | 6日目 | |
20
|
10
|
0.9～4.5
|
50
|
110.7
| 1個 | 2,947円(
3,242円
) | 6日目 | |
30
|
12
|
1.5～4.9
|
20
|
73.7
| 1個 | 2,604円(
2,864円
) | 6日目 | |
30
|
12
|
1.1～4.8
|
30
|
86.7
| 1個 | 2,673円(
2,940円
) | 6日目 | |
30
|
12
|
1.0～4.5
|
40
|
99.7
| 1個 | 2,741円(
3,015円
) | 6日目 | |
30
|
12
|
0.9～4.5
|
50
|
112.7
| 1個 | 2,808円(
3,089円
) | 6日目 | |
40
|
16
|
1.5～4.9
|
20
|
77.7
| 1個 | 2,673円(
2,940円
) | 6日目 | |
40
|
16
|
1.1～4.8
|
30
|
90.7
| 1個 | 2,740円(
3,014円
) | 6日目 | |
40
|
16
|
1.0～4.5
|
40
|
103.7
| 1個 | 2,947円(
3,242円
) | 6日目 | |
40
|
16
|
0.9～4.5
|
50
|
116.7
| 1個 | 3,245円(
3,570円
) | 6日目 | |
50
|
17
|
1.5～4.9
|
20
|
78.7
| 1個 | 3,083円(
3,391円
) | 6日目 | |
50
|
17
|
1.1～4.8
|
30
|
91.7
| 1個 | 3,220円(
3,542円
) | 6日目 | |
50
|
17
|
1.0～4.5
|
40
|
104.7
| 1個 | 3,357円(
3,693円
) | 6日目 | |
50
|
17
|
0.9～4.5
|
50
|
117.7
| 1個 | 3,494円(
3,843円
) | 6日目 |
Loading...
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドからワークへの距離が不定の場合でも吸着が可能になります。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
(i)ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
