コガネイ

真空機器バキュームパッドゴム KPシリーズ

Name: 真空機器バキュームパッドゴム KPシリーズ
Brand: コガネイ
SKU: KPVS-3.5-F
Price: 4837 JPY
Rating: 4 (3 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

SALE 2025/03/31まで
数量スライド割引
一部当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（3件）この商品のFAQをみる(2件)

通常単価(税別): 4,397円

税込単価: 4,837円

真空機器用バキュームパッド用ゴムの吸着パッド。【特長】・豊富なパッド材質を使用...

詳細情報を確認する

取付方法：

差込式
材質：

ゴム系

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

型番

KPVS-3.5-F 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

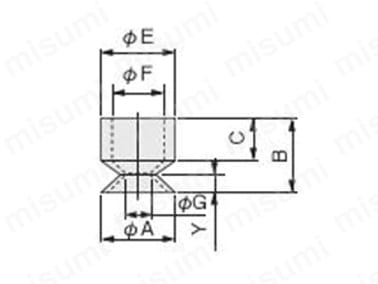

KP-2、KP-3.5

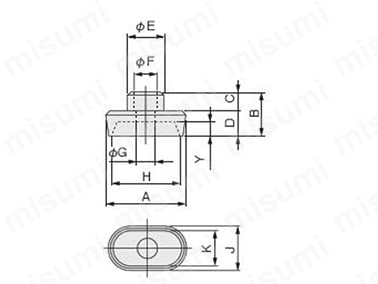

KP-2×4、KP-3.5×7

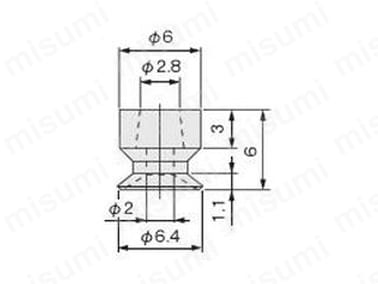

KP-6

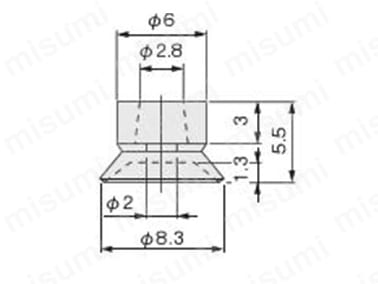

KP-8

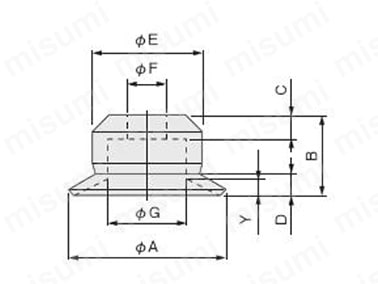

KP-10、KP-15、KP-20、KP-25

KP-30、KP-35、KP-40、KP-50

規格表

KP-2、KP-3.5

型番	記号
型番	A	B	C	E	F	G	Y
KP-2	2.5	3.3	2	3.5	2.5	0.8	0.8
KP-3.5	3.9	3.5	2	3.5	2.5	1.6	1

KP-2×4、KP-3.5×7

型番	記号
型番	A	B	C	D	E	F
KP-2×4	5.5	4	2	2	3.5	2.4
KP-3.5×7	8	4.5	2	2.5	3.5	2.4

型番	記号
型番	G	H	J	K	Y
KP-2×4	1.8	4	3.5	2	1.0
KP-3.5×7	2	7	4.5	3.5	1.5

KP-10、KP-15、KP-20、KP-25

型番	記号
型番	A	B	C	D	E	F	G	Y
KP-10	10	8	4	1.5	10	4.8	6	1.5
KP-15	15	8	3	2	11	4.8	8	1.2
KP-20	20	10	4	2.6	14	4.8	10.5	1.6
KP-25	25	14	4	5	15	5.8	10.5	2.2

KP-30、KP-35、KP-40、KP-50

型番	記号
型番	A	B	C	D	E	F	G	Y
KP-30	31	12	5	5	15	5.8	10.2	2.5
KP-35	35	14	6	5	15	5.8	10.2	1.6
KP-40	40.5	14	6	6	16	5.8	10.2	3.2
KP-50	50.5	15	6.5	7	24	8	20	2.9

開発秘話

発売以来、数十年経過しており、信頼と実績があります。
幅広い業界に採用されています。

型番リスト

表示件数:

型番	パット形状	本体種類	パット種類	ゴム系材質	真空取出口	環境	色	使用温度範囲(℃)	接続ねじ種類	接続ねじ径	外径 d(φ)	高さ L1(mm)	金具仕様	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

KPVS-3.5-F

1個

4,397円( 4,837円 )

7日目

詳細情報

基本情報

基本情報

真空機器用バキュームパッド用ゴムの吸着パッド。
【特長】
・豊富なパッド材質を使用
・パッドサイズ20種類以上からの選択が可能
・パッド材質 NBR、シリコン、ウレタン、フッ素より選択可能
【用途】
・あらゆる業界、真空機器使用の生産ラインに最適

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

類似品

この商品に近い類似品がありませんでした。

商品担当おすすめ

閉じる

KPVS-3.5-Fで型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空機器バキュームパッドゴム KPシリーズの型番KPVS-3.5-Fのページです。
型番KPVS-3.5-Fに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

	今見ている商品真空機器バキュームパッドゴム KPシリーズ	真空機器バキュームパッド導電性ゴム KPAシリーズ	真空機器バキュームパッドハロゲン処理ゴムKPBシリーズ	真空機器バキュームパッドゴム KPLシリーズ	真空機器バキュームパッド導電性ゴムKPALシリーズ	回り止めパッド単体 PQG	真空機器バキュームパッドゴムKPPシリーズ	真空機器バキュームパッド導電性パッドゴムKPAP	長円形パッド単体 PWG	薄形パッド単体 PNG	止めねじTN	薄形パッド単体 PAG	継手付固定式金具付パッド/PWTK・YK金具
メーカー	コガネイ	コガネイ	コガネイ	コガネイ	コガネイ	コンバム（旧：妙徳）	コガネイ	コガネイ	コンバム（旧：妙徳）	コンバム（旧：妙徳）	コンバム（旧：妙徳）	コンバム（旧：妙徳）	コンバム（旧：妙徳）
通常価格	399円～	500円～	999円～	428円～	557円～	409円～	457円～	868円	422円～	411円～	364円～	500円～	3,102円～
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	7日目～	在庫品1日目～当日出荷可能	7日目	3日目～	在庫品1日目～当日出荷可能	7日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	7日目
取付方法	差込式	差込式	差込式	差込式	差込式	埋込式	差込式	差込式	埋込式	差込式	-	-	-
材質	ゴム系	ゴム系	ゴム系	ゴム系	ゴム系	ゴム系	ゴム系	ゴム系	ゴム系	ゴム系	-	ゴム系	-

back next

真空機器バキュームパッドゴム KPシリーズのレビュー

評価 4.0 平均満足度：4.0 3件のレビュー

星５

0%
星４

100%
星３

0%
星２

0%
星１

0%

レビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

部品の吸着

評価 4.0満足度：4.02019/11/19

金属部品を吸着させるために使用しています。
摩耗なども少ないので長期間使用できています。

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

加工製品の取出し用

評価 4.0満足度：4.02020/07/06

プレス成型された製品の吸着取出しとして使用。製品はやや熱を帯びるのでシリコン製を選択。今のところ問題ありません。

もっと読む閉じる

0人が参考にしています。

成形機で製品を取る時に使用

評価 4.0満足度：4.02018/04/25

成形機で製品を取る時に使用しています。小さいサイズがコガネイさんしかないので使用しています。耐久性がもう少し上がってくれると使用しやすいと思います。素材がゴムなので熱に弱いため、その辺りは特に注意をして使用しています。納期が早く、価格も安いと思いますが、消耗品なのでもう少し安くなることを願っています。

もっと読む閉じる

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q パッドゴムを購入しましたが、ゴムを装着する寸法はどうすればよいですか？: A

パッツドゴムはめ合い寸法が個々の機種によって異なります。

Q パッドゴム材質の特長は何でしょうか？: A

例えば耐油性であればウレタン、フッ素と言う様にパッドゴムの材質により特性が異なります。

この商品のバリエーション

型番
KP-10-N
KP-10-S
KP-15-F
KP-15-N
KP-15-S
KPVS-35-S

通常単価(税別)(税込単価)	最小発注数量	スライド値引	通常出荷日	パット形状	本体種類	パット種類	ゴム系材質	真空取出口	環境	色	使用温度範囲 (℃)	接続ねじ種類	接続ねじ径	外径 d (φ)	高さ L1 (mm)	金具仕様
399円 ( 439円 )	1個	-	在庫品1日目当日出荷可能	エコ	パッド単品	標準	ニトリルゴム	-	耐油	[黒] 黒	0～100	-	-	10	8	なし
585円 ( 644円 )	1個	-	在庫品1日目当日出荷可能	エコ	パッド単品	標準	シリコンゴム	-	耐寒 / 耐熱 / 標準	白	-30～200	-	-	10	8	なし
1,597円 ( 1,757円 )	1個	-	在庫品1日目当日出荷可能	エコ	パッド単品	標準	フッ素ゴム	-	耐油 / 耐熱 / 耐薬品	[黒] 黒(白マーク付)	0～250	-	-	15	8	なし
400円 ( 440円 )	1個	-	在庫品1日目当日出荷可能	エコ	パッド単品	標準	ニトリルゴム	-	耐油	[黒] 黒	0～100	-	-	15	8	なし
585円 ( 644円 )	1個	-	在庫品1日目当日出荷可能	エコ	パッド単品	標準	シリコンゴム	-	耐寒 / 耐熱 / 標準	白	-30～200	-	-	15	8	なし
4,397円 ( 4,837円 )	1個	あり	7日目	エコ	パッド+ホルダセット	標準	シリコンゴム	ワンタッチ継手	標準 / 耐寒 / 耐熱	白	-30～200	おねじ	M14	35	70	スプリング内蔵、標準タイプ、縦配管
