チェック弁（逆止め弁） C1、C125、C250、C375、C500
- SALE 2025/03/31まで
- 一部当日出荷可能
- 通常価格(税別)
- 1,799円 ～ 5,689円 特別価格
- 税込価格
- 1,979円 ～ 6,258円 特別価格
メネジ接続タイプの逆止弁（チェック弁）。【特長】・エア機器の生業に幅広く対応す...
型番
未確定5件の候補があります。
Loading...
商品情報
外形図

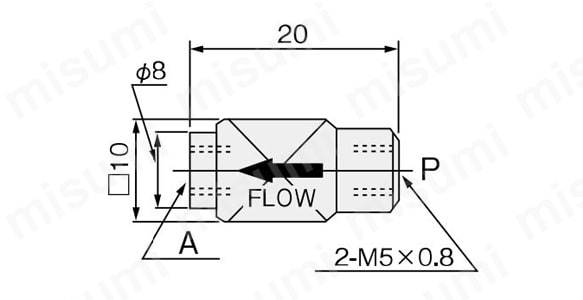

C1の寸法図（mm）

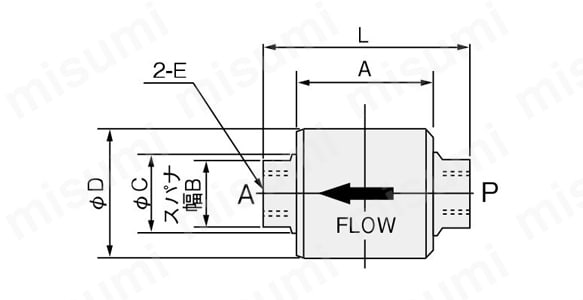

C125～C500の寸法図（mm）
製品仕様

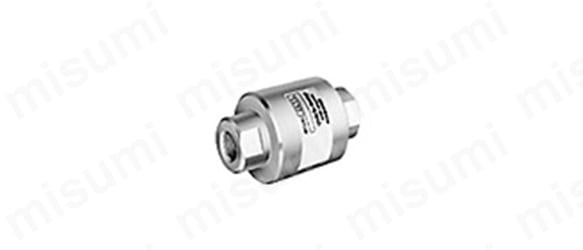

外観
- C1材質
本体・弁座 黄銅、弁体 合成ゴム
- C125、C250
本体 アルミ合金（アルマイト）、弁体 ナイロン、弁座 合成ゴム
- C375、C500
本体・弁体 アルミ合金（アルマイト）、弁座 合成ゴム
| 項目 | 型番 | ||||
|---|---|---|---|---|---|
| C1 | C125 | C250 | C375 | C500 | |
| 配管接続口径 | M5×0.8 | Rc1/8 | Rc1/4 | Rc3/8 | Rc1/2 |
| 有効断面積（Cv値） mm2 | 2.5（0.12） | 6.0（0.30） | 14（0.72） | 74（3.7） | |
| 使用流体 | 空気 | ||||
| 使用圧力範囲 MPa | 0.03～0.9 | 0.07～0.9 | |||
| 保証耐圧力 MPa | 1.35 | ||||
| 使用温度範囲 （雰囲気および使用流体）℃ | 0～+60 | ||||
| 給油 | 不要 | ||||
| 質量 g | 7 | 40 | 120 | 260 | |
規格表
| 型番 | E | L | A | B | C | D |
|---|---|---|---|---|---|---|
| C125 | Rc1/8 | 43 | 27.5 | 14 | 15 | 26 |
| C250 | Rc1/4 | 62 | 40 | 24 | 26 | 38 |
| C375 | Rc3/8 | 85 | 49 | 32 | 34 | 50 |
| C500 | Rc1/2 | 85 | 49 | 32 | 34 | 50 |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
- 表示件数:
| 型番 |
本体材質 |
有効断面積【区分】(㎜2) |
有効断面積(㎜2) |
使用圧力範囲(MPa) |
接続口の種類 |
取付ねじの呼び | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
黄銅
|
5以下
|
2.5
|
0.03～0.9
|
M
|
M5
| 1個 | 1,799円(
1,979円
) | 9日目 | |
アルミニウム
|
～10
|
6
|
0.07～0.9
|
Rc
|
1/8
| 1個 | 2,757円(
3,033円
) | 在庫品1日目 当日出荷可能 | |
アルミニウム
|
～15
|
14
|
0.07～0.9
|
Rc
|
1/4
| 1個 | 3,628円(
3,991円
) | 在庫品1日目 当日出荷可能 | |
アルミニウム
|
～100
|
74
|
0.07～0.9
|
Rc
|
3/8
| 1個 | 5,628円 2,251円 ( 2,476円 ) | 在庫品1日目 当日出荷可能 | |
アルミニウム
|
～100
|
74
|
0.07～0.9
|
Rc
|
1/2
| 1個 | 5,689円(
6,258円
) | 9日目 |
Loading...
詳細情報
基本情報
メネジ接続タイプの逆止弁（チェック弁）。
【特長】
・エア機器の生業に幅広く対応するチェック弁。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
・パイロット圧の保持やシリンダ内の空気圧保持に。
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
チェック弁（逆止め弁） C1、C125、C250、C375、C500のレビュー
よくあるご質問（FAQ）
- Q チェック弁を圧力保持に使用したい。
-
APとAに0.07MPa以上の圧力差がないと漏れることがあります。したがって、エアタンクなどの圧力を保持する時には、P側の圧力を下げてください。
