コガネイ

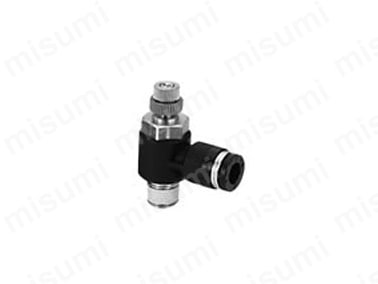

クイック継手付スピードコントローラ大流量タイプ SCGシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

SALE 2025/03/31まで
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(2件)

通常価格(税別): 1,172円～ 1,664円特別価格

税込価格: 1,289円～ 1,830円特別価格

ワンタッチでスピーディーにチューブの脱着が可能な継手。【特長】・シリンダ等アク...

種類：

スピードコントローラ
本体形状：

エルボ
制御方向：

メータアウト
接続部の種類：

おねじ+ワンタッチ継手
本体材質：

ポリブチレンテレフタレート
ねじ部材質：

黄銅
ツマミの種類：

標準
ロックナットの種類：

リングナット
使用温度範囲(℃)：

0::60
使用圧力範囲(MPa)：

0.1::0.7
スピードコントローラタイプ：

大流量タイプ

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

シリンダの作動時間をデジタル設定＆自動補正

型番

未確定3件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

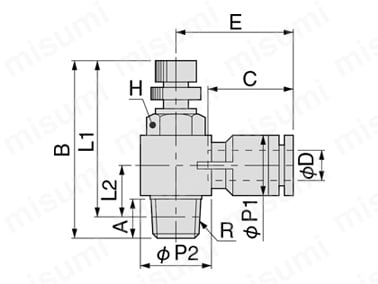

外形図

寸法図

製品仕様

外観

取り付け方式：シリンダ直付け、使用流体：空気（真空には使えない）、使用圧力範囲：0.1～0.7MPa、逆止弁作動圧力：0.05MPa、使用温度範囲：0～+60℃、推奨チューブ：ナイロンチューブ・ウレタンチューブ

規格表

型番	チューブ外径φD	R	A	B		L1^注		L2^注	φP1	φP2	C	E	対辺H	質量（g）
型番	チューブ外径φD	R	A	MAX	MIN	MAX	MIN	L2^注	φP1	φP2	C	E	対辺H	質量（g）
SCG6-01-A	6	R1/8	8.5	42.5	37.5	38.5	33.5	12.5	12.5	15.4	17	24.2	13	24
SCG6-02-A	6	R1/4	11.6	50.8	44.8	44.8	38.8	14.1	12.5	19.6	17	26.8	17	43
SCG8-01-A	8	R1/8	8.5	42.5	37.5	38.5	33.5	12.5	14.5	15.4	18.1	26.2	13	26
SCG8-02-A		R1/4	11.6	50.8	44.8	44.8	38.8	14.1		19.6		28.2	17	45
SCG8-03-A		R3/8	12.6	54.3	48.7	47.9	42.3	16.3		24.4		30.2	21	72
SCG10-02-A	10	R1/4	11.6	50.8	44.8	44.8	38.8	15.6	18	19.6	20.2	30.5	17	48
SCG10-03-A	10	R3/8	12.6	54.3	48.7	47.9	42.3	16.3	18	24.4	20.2	32.5	21	75
SCG12-03-A	12	R3/8	12.6	54.3	48.7	47.9	42.3	17.8	21	24.4	23.4	35.2	21	78
SCG12-04-A	12	R1/2	13.6	60.8	54.7	52.6	46.5	17.1	21	30	23.4	38.2	24	118

注：テーパーねじタイプのL1、L2寸法は、ねじ込み後の参考寸法。

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数:

型番	チューブの呼び D(φ)	接続ねじ	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SCG6-02-A	6	R1/4	1個	1,664円 499円 ( 549円 )	在庫品1日目当日出荷可能
SCG8-01-A	8	R1/8	1個	1,172円( 1,289円 )	3日目
SCG10-03-A	10	R3/8	1個	1,572円( 1,729円 )	3日目

詳細情報

基本情報

基本情報

ワンタッチでスピーディーにチューブの脱着が可能な継手。
【特長】
・シリンダ等アクチュエータの速度制御用
・大流量仕様
・流量特性に優れ、低流域での微調整が容易
・エルボ、ストレートタイプを準備
【用途】
・あらゆる業界、エアシリンダ等使用の生産ラインに最適

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
