SSD用金具 フート

SSD用金具 フート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件） この商品のFAQをみる(1件)
通常価格(税別)
899円 ～ 2,124円
税込価格
989円 ～ 2,336円

シリンダに取付ける取付金具。【特長】・フート（LB／LB2）として利用可能。【...

詳細情報を確認する

  • 種類：
    フート
  • 適用シリンダシリーズ：
    SSD
  • 支持形式：
    フート

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 型番によって同一型式で複数の納期が表示される場合がございます。
    同じ商品のため在庫品納期をご参照ください。

型番

未確定16件の候補があります。

Loading...

商品仕様

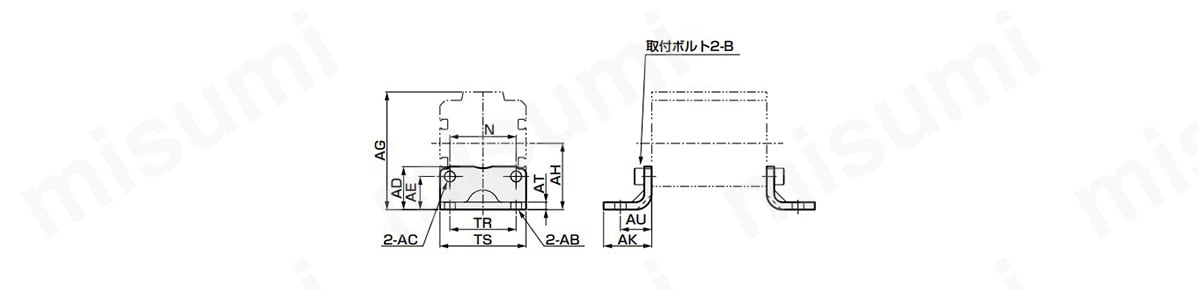

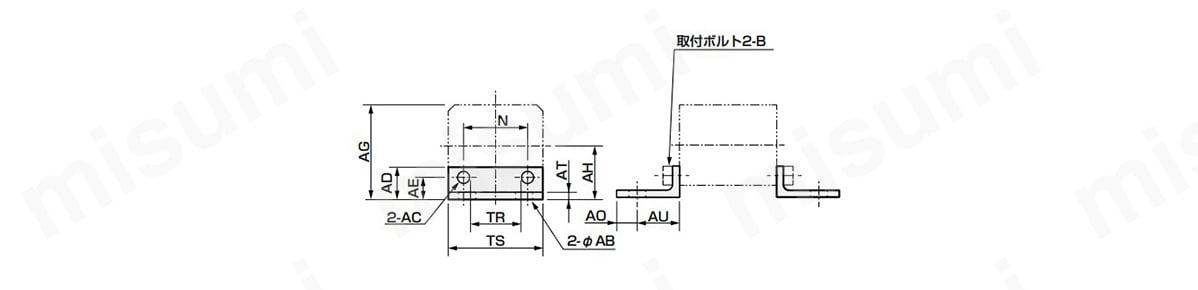

SSD用金具 軸方向フート（LB／LB2）の外形寸法図

軸方向フート（LB）

φ12～32

φ12～32

形番適用内径ABACAGAHAKATAUDNTRTS質量
（g）
SSD-LB-12φ1264.529.517182.312815.5162540
SSD-LB-16φ1664.533.519182.3121020162950
SSD-LB-20φ2076.54224243.2161225.52436140
SSD-LB-25φ2576.54626243.21614282840150
SSD-LB-32φ3276.553.531243.21618343445180
φ40～100

φ40～100

形番適用内径ABACADAEAGAHAKATAUBNTRTS質量
（g）
SSD-LB-40φ4076.526207140294.519M6×16404052170
SSD-LB-50φ509923157940344.522M8×20504664270
SSD-LB-63φ631111332196.551404.525M10×25606077420
SSD-LB-80φ8013134223116.561.550635M12×40777798890
SSD-LB-100φ100131348221346950635M12×4094941171050
φ125～160

φ125～160

形番適用内径ABACADAEAGAHAOATAUBNTRTS質量（g）
SSD-LB-125φ1251914.543281568520745M14×401141001421750
SSD-LB-140φ1401914.5513617910020850M14×401281121582400
SSD-LB-160φ1601916.55234195106201053M16×501441181783500


・ 材質：鋼（亜鉛クロメート処理）
注：軸方向フート（LB）はSSD-W、SSD-Bには取り付けできません。

軸方向フート形（LB2）

φ12～25

φ12～25

φ32～100

φ32～100

形番適用内径ABACADAEAGAHAKATAUBDNTRTSWFwfa’質量
（g）
SSD-LB2-12φ1254.5--29.51712.528M4×10815.5344413.513.510.551
SSD-LB2-16φ1654.5--33.5191328M4×101020384813.5（18.5）13.5（18.5）1261
SSD-LB2-20φ2076.5--4224153.29.2M6×161225.5486214.5（19.5）14.5（19.5）14161
SSD-LB2-25φ2576.5--462616.53.210.7M6×161428526615（20）15（20）17.5176
SSD-LB2-32φ327718.5135730173.211.2M6×16-34577117（22）15（20）23.5107
SSD-LB2-40φ40771813643318.23.211.2M6×16-40647817（22）15（20）23.5121
SSD-LB2-50φ50992214783922.73.214.7M8×20-50799518（23）15（20）28.5201
SSD-LB2-63φ631111281691.54625.23.216.2M10×25-609511318（23）15（20）28.5314
SSD-LB2-80φ80131339.520.51145930.54.519.5M12×40-7711814020（25）18（23）35.5678
SSD-LB2-100φ100131350241367135.5623M12×40-9413716222（27）18（23）35.51198

・ 材質：鋼（亜鉛クロメート処理）
注1：LB2用シリンダのWF・wf寸法は標準品より10mm長い設定にしています。
注2：WF・wfの（ ）内寸法は、SSD-G2/G3の寸法です。

型番リスト

表示件数:
  1. 1
型番
適用チューブ内径（mm）
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
12

1個

899円( 989円 )

在庫品1日目

当日出荷可能

16

1個

910円( 1,001円 )

在庫品1日目

当日出荷可能

20

1個

1,399円( 1,539円 )

在庫品1日目

当日出荷可能

25

1個

1,399円( 1,539円 )

在庫品1日目

当日出荷可能

32

1個

1,399円( 1,539円 )

在庫品1日目

当日出荷可能

10

1個

1,435円( 1,579円 )

在庫品1日目

当日出荷可能

50

1個

1,399円( 1,539円 )

在庫品1日目

当日出荷可能

63

1個

2,124円( 2,336円 )

7日目

12

1個

899円( 989円 )

在庫品1日目

当日出荷可能

16

1個

899円( 989円 )

在庫品1日目

当日出荷可能

20

1個

1,399円( 1,539円 )

在庫品1日目

当日出荷可能

25

1個

1,399円( 1,539円 )

在庫品1日目

当日出荷可能

32

1個

1,399円( 1,539円 )

在庫品1日目

当日出荷可能

40

1個

1,399円( 1,539円 )

在庫品1日目

当日出荷可能

50

1個

1,399円( 1,539円 )

在庫品1日目

当日出荷可能

63

1個

2,124円( 2,336円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

シリンダに取付ける取付金具。
【特長】
・フート（LB／LB2）として利用可能。
【用途】
・SSDシリーズ用。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 型番によって同一型式で複数の納期が表示される場合がございます。
    同じ商品のため在庫品納期をご参照ください。
■CKD商品選定ページはこちら
