駿河精機

駿河精機

光軸高さ合わせ用スペーサ□60(A49)

光軸高さ合わせ用スペーサ□60(A49)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • A49
  • 例：Ⅰタイプ　40mm
  • 例：Ⅱタイプ　35mm
  • 例：Ⅲタイプ　45mm
  • 数量スライド割引
  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（3件）
通常価格(税別)
1,848円 ～ 2,782円
税込価格
2,033円 ～ 3,060円

光軸高さを合わせるための□60mmのベースプレート。【特長】・設定された光軸に...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定11件の候補があります。

Loading...

商品情報

OPS 光軸高さ合わせ用スペーサ□60 A49の仕様

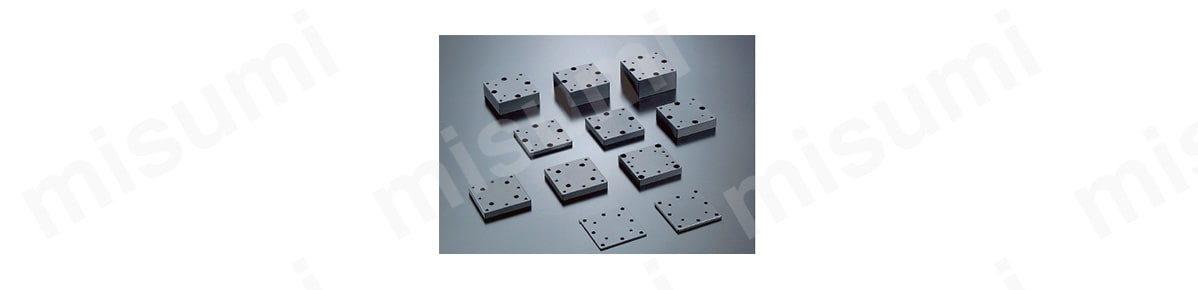

A49の外観

A49の外観

A49-Aの外形図

A49-Aの外形図

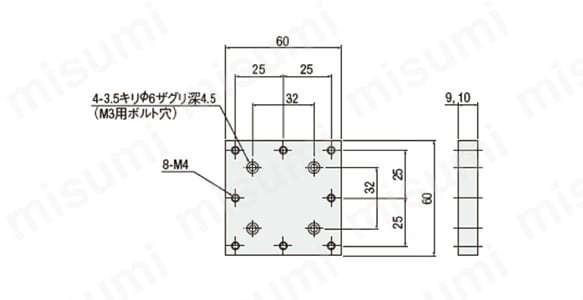

A49-B,Qの外形図

A49-B,Qの外形図

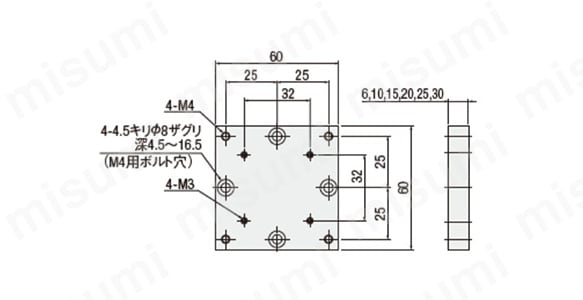

A49-C,D,E,F,G,Hの外形図

A49-C,D,E,F,G,Hの外形図

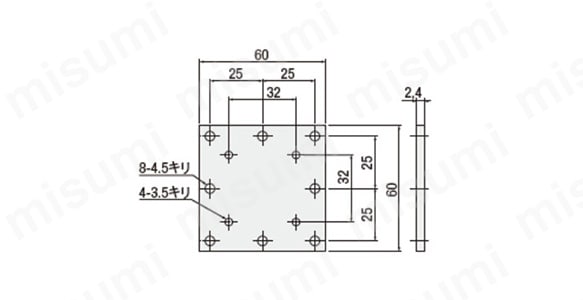

A49-R,Jの外形図

A49-R,Jの外形図

組合せ例

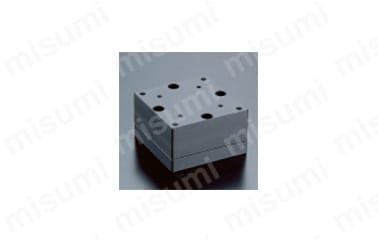

Iタイプ 厚さ 40mm

Iタイプ
厚さ 40mm

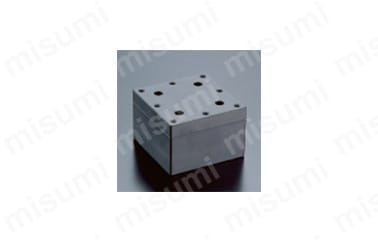

IIタイプ 厚さ35mm

IIタイプ
厚さ35mm

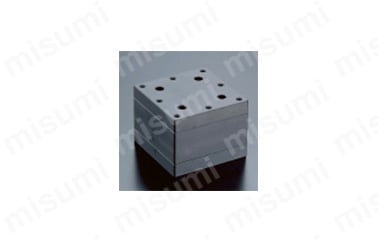

IIIタイプ 厚さ45mm

IIIタイプ
厚さ45mm

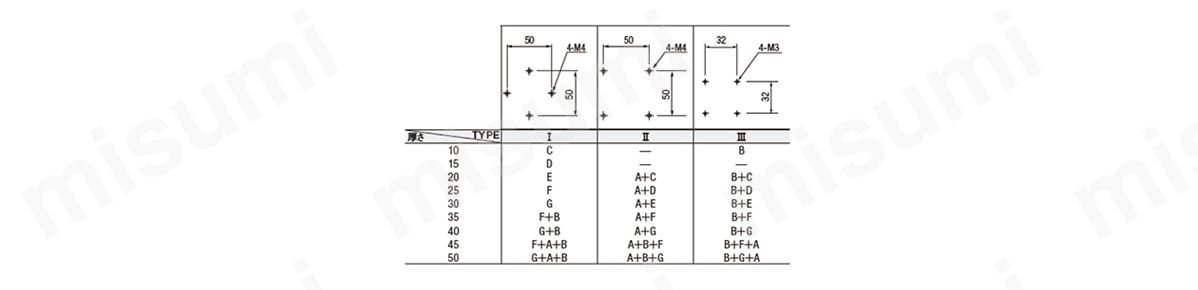

A49組合せ表

A49組合せ表

スペーサは以下の手順で選定する。

  1. 1.取り付けるステージもしくはベース（スペーサの下側にくるもの）のねじピッチタイプを上記の表にて確認。
  2. 2.使用するスペーサの厚さとねじピッチにより、組合せ表を参照し使用するスペーサを選択。
    例）ねじピッチTypeIIIで厚さ45mmの場合
    使用するスペーサはA49-A＋F＋B
型式主材質-表面処理自重［kg］付属ねじ（六角穴付ボルト）
A49-Aアルミ-黒アルマイト処理0.09M4-10 4本
型式主材質-表面処理板厚［mm］自重［kg］
A49-Bアルミ-黒アルマイト処理100.09
A49-Cアルミ-黒アルマイト処理100.09
A49-Dアルミ-黒アルマイト処理150.14
A49-Eアルミ-黒アルマイト処理200.18
A49-Fアルミ-黒アルマイト処理250.23
A49-Gアルミ-黒アルマイト処理300.28
A49-Hアルミ-黒アルマイト処理60.05
A49-Jアルミ-黒アルマイト処理20.02
A49-Qアルミ-黒アルマイト処理90.09
A49-Rアルミ-黒アルマイト処理40.04

型番リスト

表示件数:
  1. 1
型番
板厚(mm)
穴形状
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
4.5キリφ8ザグリ深4.5
10

1個

2,782円( 3,060円 )

在庫品1日目

当日出荷可能

10
3.5キリφ6ザグリ深4.5
10

1個

2,782円( 3,060円 )

在庫品1日目

当日出荷可能

10
4.5キリφ8ザグリ深4.5～16.5
10

1個

2,782円( 3,060円 )

在庫品1日目

当日出荷可能

15
4.5キリφ8ザグリ深4.5～16.5
10

1個

2,782円( 3,060円 )

在庫品1日目

当日出荷可能

20
4.5キリφ8ザグリ深4.5～16.5
10

1個

2,782円( 3,060円 )

在庫品1日目

当日出荷可能

25
4.5キリφ8ザグリ深4.5～16.5
10

1個

2,782円( 3,060円 )

4日目

30
4.5キリφ8ザグリ深4.5～16.5
10

1個

2,782円( 3,060円 )

4日目

6
4.5キリφ8ザグリ深4.5～16.5
10

1個

2,782円( 3,060円 )

在庫品1日目

当日出荷可能

2
4.5キリ+3.5キリ
10

1個

1,848円( 2,033円 )

6日目

9
3.5キリφ6ザグリ深4.5
10

1個

2,650円( 2,915円 )

6日目

4
4.5キリ+3.5キリ
10

1個

1,848円( 2,033円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

光軸高さを合わせるための□60mmのベースプレート。
【特長】
・設定された光軸に対してステージの組合せの高さが足りない場合等に使用。
・スペーサの組合せにより10～50mmまで5mmとびにラインナップ。
・A49-H、R、Jと組み合わせることにより2mmとびに調整可能。
・スペーサの外形は60×60mmで□40mm、□60mmステージに利用可能。
・A49-R、Jのスペーサは間にはさみ同時に固定して使用。
・A49-Aは、アリ式ステージB05-11BM用下面アダプタプレートとしても使用可能。
【用途】
・光学実験。
