駿河精機

駿河精機

光学ベンチ用キャリア(A11/A19)

光学ベンチ用キャリア(A11/A19)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
7,060円 ～ 8,820円
税込価格
7,766円 ～ 9,702円

光学ベンチのキャリア。【特長】・光学ベンチ用キャリアに積載する荷重は、偏荷重や...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定3件の候補があります。

Loading...

商品情報

光学ベンチ用キャリア（A10用） A11-22／40／60／80の仕様

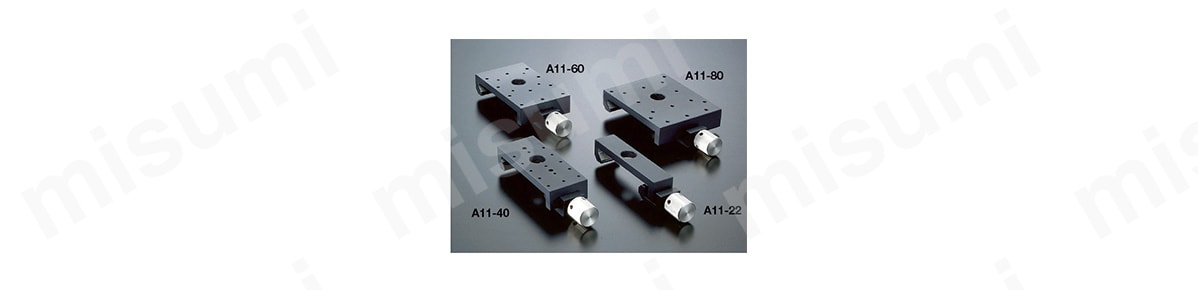

光学ベンチ用キャリア（A10用）の外観

光学ベンチ用キャリア（A10用）の外観

光学ベンチ比較

光学ベンチ比較

光学レールA16A18A10A10
キャリアA17A19A11A11
ベースキャリア--A11-3A11-3
ベース--A21-5（ベースプレート）A22-10（マグネットベース）

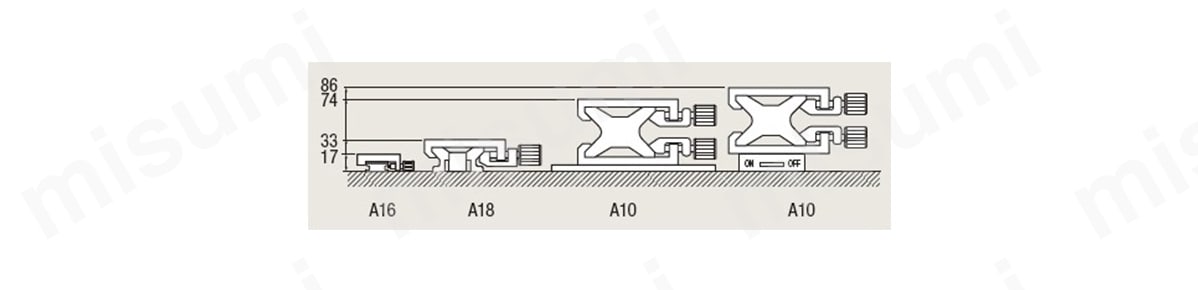

光軸高さを設定する際の参考。
各ベンチ、キャリアを組み合わせた場合のキャリア上面部までの高さは左図のとおり。A16、A18は抵光軸タイプ。
A10はベースプレート、マグネットベースにより除振台の任意位置に配置可能。

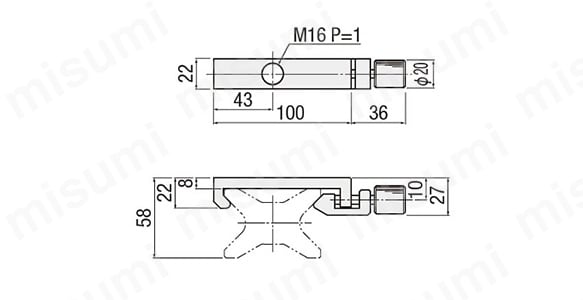

A11-22の外形図

A11-22の外形図

A11-40の外形図

A11-40の外形図

A11-60の外形図

A11-60の外形図

A11-80の外形図

A11-80の外形図

型式自重［kg］主材質表面処理
A11-220.13アルミ黒アルマイト処理
A11-400.18アルミ黒アルマイト処理
A11-600.23アルミ黒アルマイト処理
A11-800.28アルミ黒アルマイト処理

光学ベンチ用キャリア（A18用） A19-40／60／100の仕様

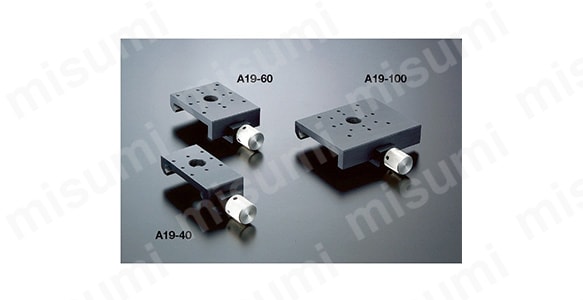

光学ベンチ用キャリア（A18用）の外観

光学ベンチ用キャリア（A18用）の外観

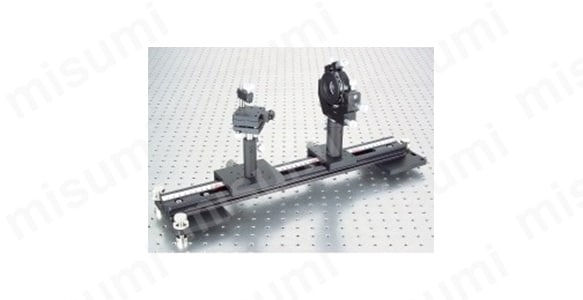

組合せ例

組合せ例
A18シリーズはベンチスタンドを使用することも可能。ベンチスタンドとの固定は中央のM6ねじを使用する。

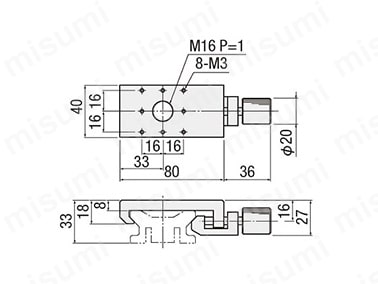

A19-40の外形図

A19-40の外形図

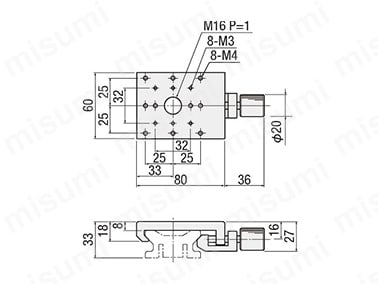

A19-60の外形図

A19-60の外形図

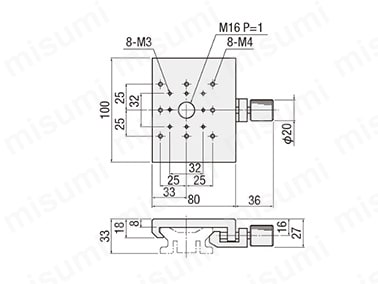

A19-100の外形図

A19-100の外形図

型式自重［kg］材質表面処理
A19-400.16アルミ黒アルマイト処理
A19-600.2アルミ黒アルマイト処理
A19-1000.3アルミ黒アルマイト処理

型番リスト

表示件数:
  1. 1
型番
キャリア ホルダー幅(mm)
サイズ(mm)
上面取付可能タイプ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
40×80
T-M3A,B,C,D
10

1個

7,060円( 7,766円 )

在庫品1日目

当日出荷可能

60
60×80
T-M3A/M4A,B,C,D
10

1個

7,500円( 8,250円 )

在庫品1日目

当日出荷可能

100
100×80
T-M3A/M4A,B,C,D
10

1個

8,820円( 9,702円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

光学ベンチのキャリア。
【特長】
・光学ベンチ用キャリアに積載する荷重は、偏荷重や集中荷重を避ける。
・キャリア自重の20倍以下を目安。
【用途】
・光学実験。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

光学ベンチ用キャリア(A11/A19)

光学ベンチ用キャリア(A11/A19)

    ミニ光学ベンチ用キャリア(A17-12/40)

    ミニ光学ベンチ用キャリア(A17-12/40)

      ベース用キャリア(A11-3)

      ベース用キャリア(A11-3)

        ミニ光学ベンチ(A16)

        ミニ光学ベンチ(A16)

          アルミ光学ベンチ(A10/A18)

          アルミ光学ベンチ(A10/A18)

            ふっ素樹脂継手　ユニオンエルボ

            ふっ素樹脂継手　ユニオンエルボ

              ふっ素樹脂継手　チューブインサート

              ふっ素樹脂継手　チューブインサート

                ふっ素樹脂継手　メイルエルボ

                ふっ素樹脂継手　メイルエルボ

                  ふっ素樹脂継手　ユニオンティ

                  ふっ素樹脂継手　ユニオンティ

                    ふっ素樹脂継手　ユニオン

                    ふっ素樹脂継手　ユニオン

                      ふっ素樹脂継手　異径ユニオン

                      ふっ素樹脂継手　異径ユニオン

                        ふっ素樹脂バルブ　二方バルブ

                        ふっ素樹脂バルブ　二方バルブ

                          樹脂ワッシャ　ＰＥＥＫ・ＰＰＳ・ＲＥＮＹ

                          樹脂ワッシャ　ＰＥＥＫ・ＰＰＳ・ＲＥＮＹ
                            メーカー 駿河精機 駿河精機 駿河精機 駿河精機 駿河精機 ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 7,060円～ 2,320円～ 7,500円 2,782円～ 12,350円～ 2,170円～ 740円～ 1,970円～ 2,630円～ 1,580円～ 1,990円～ 12,520円～ 21円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            種類 キャリア キャリア キャリア レール・ベンチ レール・ベンチ - - - - - - - -

                            光学ベンチ用キャリア(A11/A19)のレビュー

                            評価 4.0 平均満足度：4.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            光学実験機器付帯部品として使用
                            評価 4.0満足度：4.02019/03/27
                            光学実験機器付帯部品として駿河精機の商品は一定以上の満足度が得られ多様性に富んだラインナップ群で利便性（径寸法等が、比較的国内他メーカーのものと互換性がある場合が多く組み合わせ利用しやすい）が高いため幅広く利用しています。型番：A19-60 もそういった商品の一つであり重宝しています。
