駿河精機

偏光子ホルダ光軸25mm(F541)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 14,120円

税込価格: 15,532円

手動で360°の回転を行うことが可能な光学用ホルダー。【特長】・光軸高さを底面...

種類：

偏光子ホルダ
適用素子種類：

円型
有効径(φ)：

17
調整軸：

θx軸

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

型番

未確定3件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

OPS 偏光子ホルダ（光軸25mm） F541の仕様

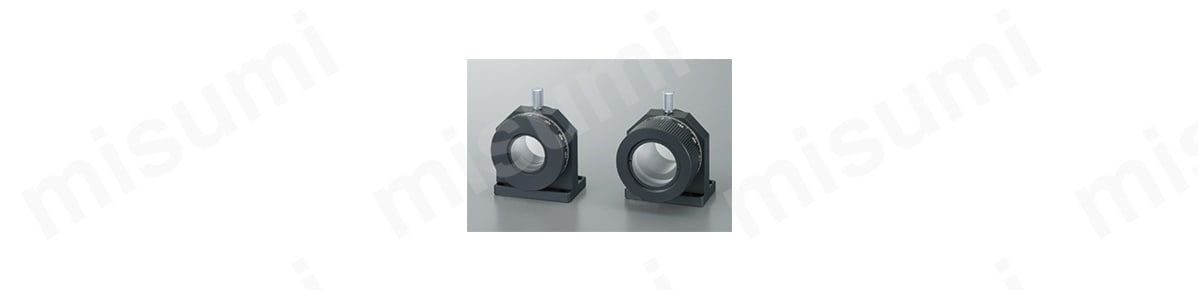

F541の外観

※ ねじリングと樹脂リングが付属。
※ ねじリング締め付け用リングスパナ P3.-116。

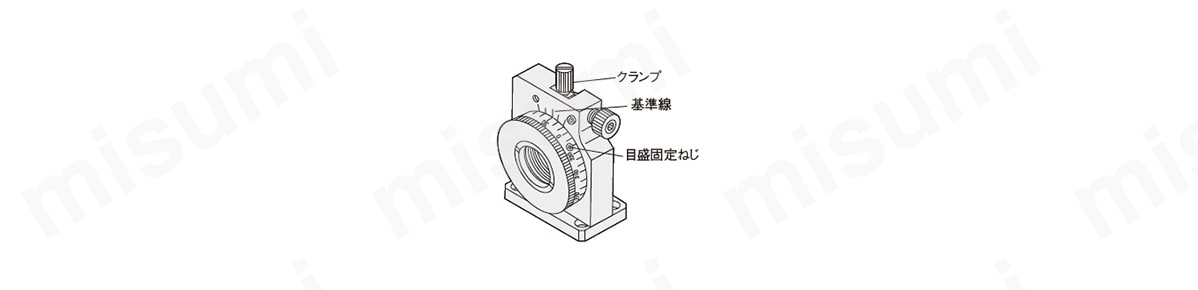

0点合わせ機構使用方法

1.偏光素子を回転させ、0点に設定したい位置に合わせる。
2.クランプを締め固定。
3.目盛固定ねじをゆるめ、目盛板のみを回転させ、0点を基準線に合わせる。
4.目盛固定ねじを締め、目盛板を固定。
5.クランプをゆるめることにより、基準に対して回転させることが可能。

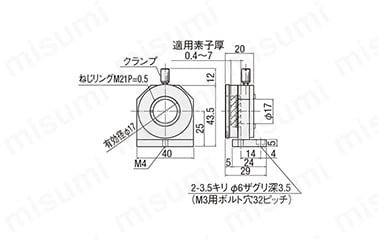

F541-20の外形図

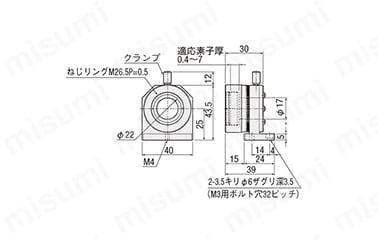

F541-25.4の外形図

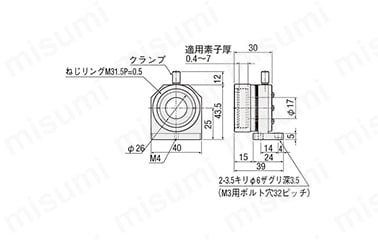

F541-30の外形図

型式	適用素子径	適用素子厚	有効径φA［mm］
F541-20	φ25／φ25.4	0.5～7	17
F541-25.4	φ25／φ25.4	0.5～7	17
F541-30	φ30	0.5～7	17

型番リスト

表示件数:

型番	円型光学素子サイズ（最大値）(φ)	円型光学素子サイズ詳細(φ)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

F541-20	20	-	10	1個	14,120円( 15,532円 )	3日目
F541-25.4	25.4	25/25.4	10	1個	14,120円( 15,532円 )	4日目
F541-30	30	-	10	1個	14,120円( 15,532円 )	7日目

詳細情報

基本情報

基本情報

手動で360°の回転を行うことが可能な光学用ホルダー。
【特長】
・光軸高さを底面から25mmで統一。
・素子の固定はねじリングで行う。
・偏光板、偏光フィルタ、波長板等の保持、回転（θx）に使用するホルダ。
【用途】
・光学実験。

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
