ミラーホルダ スリットクランプ (FM534)

ミラーホルダ スリットクランプ (FM534)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
14,120円 ～ 15,880円
税込価格
15,532円 ～ 17,468円

スリットクランプ（割り締め）方式のロックを採用した光学用ホルダー。【特長】・φ...

詳細情報を確認する

  • 種類：
    ミラーホルダ
  • 適用素子種類：
    円型
  • 微動方式：
    送りねじ　P=0.25
  • 調整軸：
    θy θz軸

型番

未確定4件の候補があります。

Loading...

商品情報

ミラーホルダ（スリットクランプ） FM534の仕様

ミラーホルダ（スリットクランプ）の外観

ミラーホルダ（スリットクランプ）の外観

ねじリングタイプの特徴1。 ミラーアダプタに後ろからねじリングでしっかり固定。

ねじリングタイプの特徴1。
ミラーアダプタに後ろからねじリングでしっかり固定。

ねじリングタイプの特徴2。 ホルダへ締結。

ねじリングタイプの特徴2。
ホルダへ締結。

反射面基準。 ◎ミラーを反射面基準で取り付ける為、ミラー厚が変わっても光路を変更する必要がない。

反射面基準。
◎ミラーを反射面基準で取り付ける為、ミラー厚が変わっても光路を変更する必要がない。

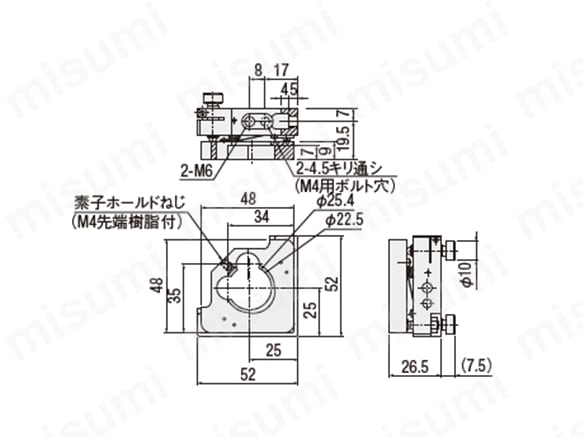

FM534-25.4の外形図

FM534-25.4の外形図

FM534-30の外形図

FM534-30の外形図

FM534-25.4Nの外形図

FM534-25.4Nの外形図

FM534-30Nの外形図

FM534-30Nの外形図

型式固定タイプ使用ミラー厚（mm）使用ミラー厚（mm）
FM534-25.43点支持φ25／φ25.43～6
FM534-303点支持φ303～6
FM534-25.4Nねじリング固定φ25／φ25.43～6
FM534-30Nねじリング固定φ303～6

型番リスト

表示件数:
  1. 1
型番
円型光学素子サイズ（最大値）(φ)
種類
円型光学素子サイズ詳細(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
25.4
3点固定タイプ
25/25.4
10

1個

14,120円( 15,532円 )

1日目

25.4
ねじリングタイプ
25/25.4
10

1個

15,880円( 17,468円 )

6日目

30
3点固定タイプ
-
10

1個

14,120円( 15,532円 )

6日目

30
ねじリングタイプ
-
10

1個

15,880円( 17,468円 )

6日目

  1. 1

Loading...

詳細情報

基本情報

スリットクランプ（割り締め）方式のロックを採用した光学用ホルダー。
【特長】
・φ25（直径25mm）、φ25.4（直径25.4mm）兼用タイプ。
・φ30（直径30mm）用タイプ。
・ミラーの固定方法も3点支持、ねじリングの2タイプ。用途に合わせ選定。
・本体底面にM6タップ穴とφ4.5（直径4.5mm）通し穴（M4用）が加工されている。
・垂直入射、45°入射対応のアダブタプレートも用意。
【用途】
・光学実験。
・光学関連装置組込み。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
