仕様・寸法を表示する

追加工・オプション

駿河精機

マグネットベース(A22)

Name: マグネットベース(A22)
Brand: 駿河精機
SKU: 221000025170
Rating: 4.5 (6 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（6件）

通常価格(税別): 5,116円～ 17,640円

税込価格: 5,628円～ 19,404円

レバーのON、OFFを切り替えることにより、着磁性の除振台、実験台等に着脱する...

詳細情報を確認する

型番

未確定7件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

マグネットベース A22の仕様

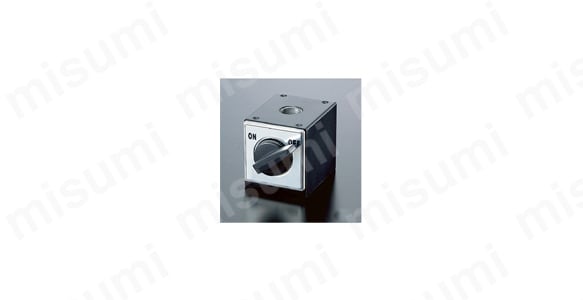

A22-1の外観

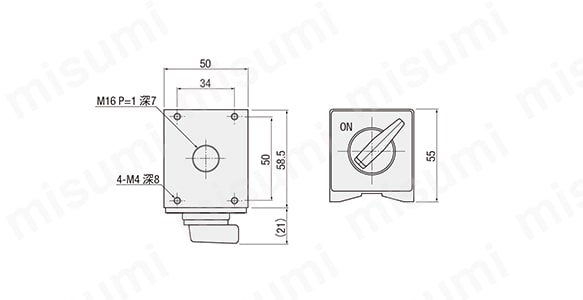

A22-1の外形図

M16P=1の取付けねじを持つロッドスタンド等を取付けることが可能。
アダプタープレートを使用することにより、□40mm、□60mmの各種ステージを取付けることも可能。

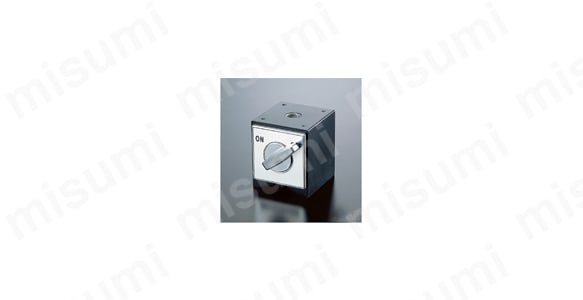

A22-2の外観

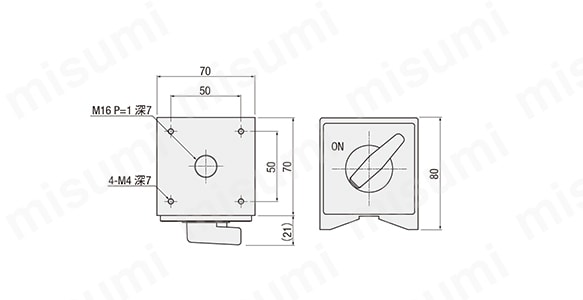

A22-2の外形図

M16P=1の取付けねじを持つロッドスタンドや、□60mmの各種ステージを取付けることが可能。
アダプタープレートを使用することにより、□40mm、□80mmの各種ステージを取付けることも可能。

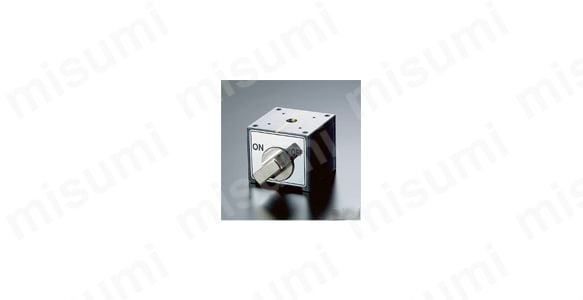

A22-8の外観

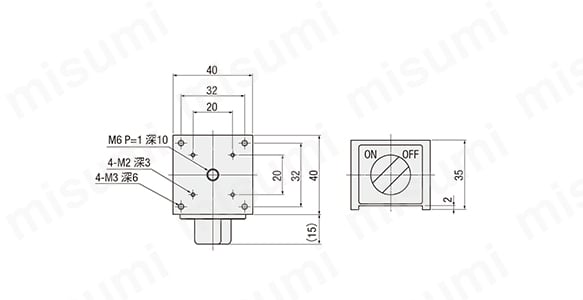

A22-8の外形図

M6P=1の取付けねじを持つロッドスタンドや、□25mm、□40mmの各種ステージを取付けることが可能。
外周は一番小さく、狭いスペースに有効。

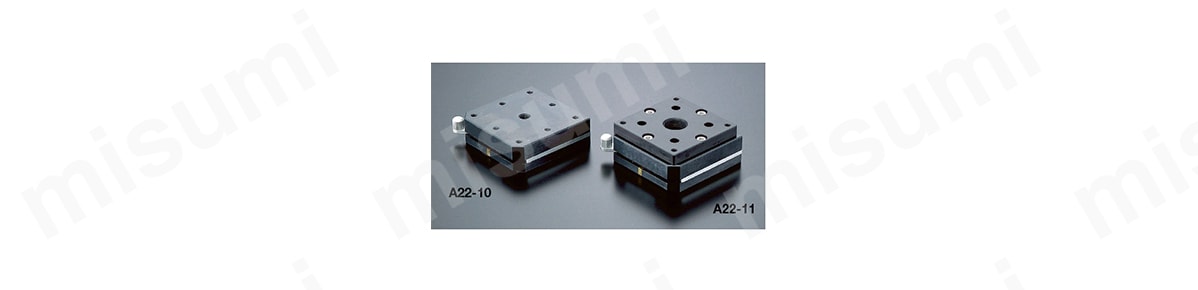

A22-10／11の外観

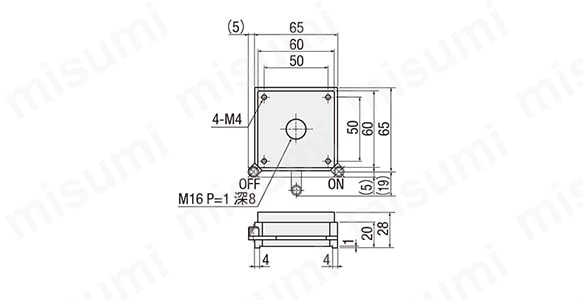

A22-10の外形図

□60mmの各種ステージ・プレートなどを取付けることが可能。
ロッドスタンドを取付ける場合は、A22-11を使用。

A22-11の外形図

M16P=1の取付けねじを持つロッドスタンドや、□60mmの各種ステージ・プレートなどを取付けることが可能。

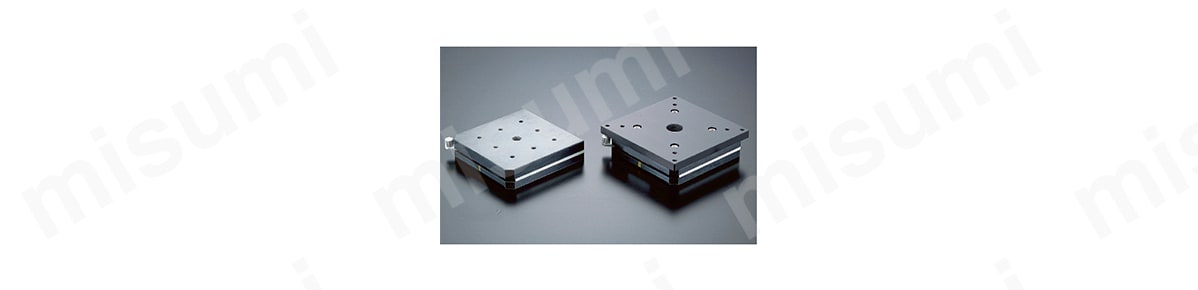

A22-12／13の外観

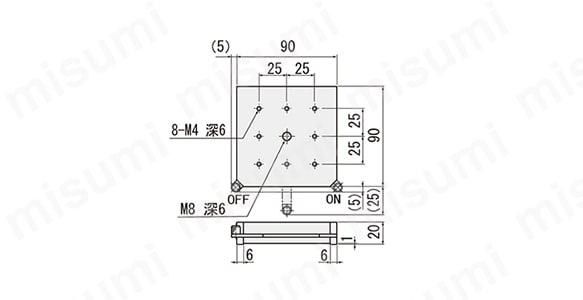

A22-12の外形図

□60mmの各種ステージ・プレート等取付けることが可能。
ロッドスタンドを取付ける場合は、A22-13を使用。

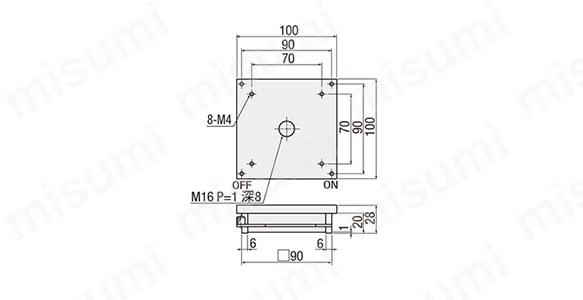

A22-13の外形図

M16P=1の取付けねじを持つロッドスタンドや、□80mm、□100mmの各種ステージ・プレート等取付けることが可能。

型式	着磁力（kgf）	自重（kg）	材質-表面処理
A22-1	56	1.0	アルミ-黒アルマイト処理
A22-2	100	2.5	アルミ-黒アルマイト処理
A22-8	20	0.42	アルミ-黒アルマイト処理
A22-10	20	0.6	アルミ-黒アルマイト処理
A22-11	20	0.7	アルミ-黒アルマイト処理
A22-12	25	1.2	アルミ-黒アルマイト処理
A22-13	25	1.4	アルミ-黒アルマイト処理

※ マグネットベースの上面に磁性体を載せると着磁力が低下する恐れがあります。
そのような時は、厚み3mm以上の非磁性の板を間に挟んでください。
※ 着磁力･･･材質SS400、板厚25mmの研磨仕上面に着磁させたときの参考値です。

型番リスト

表示件数:

型番	着磁力(kgf)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

A22-1	56	10	1個	5,116円( 5,628円 )	在庫品1日目当日出荷可能
A22-2	100	10	1個	13,230円( 14,553円 )	在庫品1日目当日出荷可能
A22-8	20	10	1個	7,762円( 8,538円 )	在庫品1日目当日出荷可能
A22-10	20	10	1個	9,702円( 10,672円 )	在庫品1日目当日出荷可能
A22-11	20	10	1個	12,348円( 13,583円 )	6日目
A22-12	25	10	1個	13,406円( 14,747円 )	4日目
A22-13	25	10	1個	17,640円( 19,404円 )	6日目

詳細情報

基本情報

基本情報

レバーのON、OFFを切り替えることにより、着磁性の除振台、実験台等に着脱することが可能なベースプレート。
【特長】
・タップ穴位置に関係なく、任意の位置に固定することが可能。
・着磁力の高いものから薄型のタイプまで、用途に合わせて選定可能。
【用途】
・光学実験。

カタログ

商品TOP

商品担当おすすめ

駿河精機

フレキシブルスタンド(A52)

Φ12／Φ20のロッドを固定し、自由に位置決め可能。マグネットベース／プレートベースの2タイプ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
