協育歯車工業（KG）

協育歯車工業（KG）

CPラック RKP-B

CPラック RKP-B

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,897円 ～ 3,676円  特別価格
税込価格
2,087円 ～ 4,044円  特別価格

ピッチが2、圧力角20°（並歯）で材質がC3604B黄銅のCPラックギヤ。【特...

詳細情報を確認する

  • 形状：
    ラック(角形)
  • モジュール：
    0.6366
  • 歯種：
    スタンダード
  • 材質：
    黄銅
  • 表面処理：
    なし
  • 歯幅(mm)：
    3
  • 熱処理：
    なし
  • 歯研：
    なし
  • 端面仕上加工：
    なし
  • 取付穴：
    なし
  • 穴数：
    なし
  • 材質記号：
    C3604

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

Loading...

商品情報

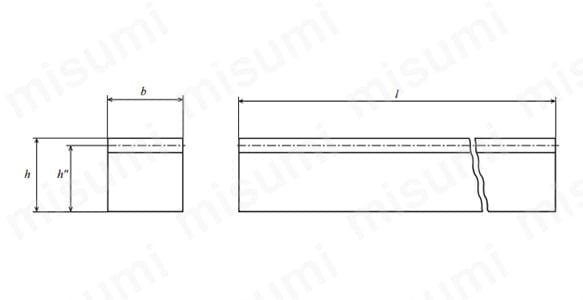

CPラック RKP-B サーキュラーピッチラックの外形図と寸法

CPラック RKP-B サーキュラーピッチラック

CPラック RKP-B サーキュラーピッチラック

CPラック RKP-B サーキュラーピッチラックの外形図

CPラック RKP-B サーキュラーピッチラックの外形図

(単位:mm)

ピッチ
Circular Pitch
cp		商品記号
Catalogue Number		材質
Material
M		全長
Overall
Length
l		両端面
加工
Both Ends
Processed
p		有効歯数
Effective Number
of Teeth
z		かみ合い
高さ
Datum
Line
h”		歯幅
Face
Width
b(hll)		高さ
Overall
Thickness
h(h11)		重量
Weight
W(g)
2RKP2B2－0308C3604B200-987.363835.8
2RKP2B5－0310C3604B500-2489.36310113.7
  • ※ CP ラックとは　モジュールラックは一歯当りピッチは π・ｍ（モジュール）ですが、CP ラック ･ピニオンの組み合わせは、ピニオン1回当り・ラック移動量を、100、150、200、…というように決めることができます。したがって、ステッピング・モーター、サーボ・モーター等との組み合わせによる設計が容易になります。ボールネジ等高価な部品を使う前に一度ご検討ください。
  • ※ CPラックはCPピニオンとのみかみ合います。同じピッチのラックとピニオンを組み合わせてください。モジュールサイズのピニオンとはかみ合いません。

型番リスト

表示件数:
  1. 1
型番
有効長さ(mm)
有効歯数(歯)
長さ(呼び)
ラック高さ H(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
200
98
200
8
10

1個

1,897円

758円

( 834円 )

在庫品1日目

当日出荷可能

500
248
500
10
10

1個

3,676円

2,205円

( 2,426円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ピッチが2、圧力角20°（並歯）で材質がC3604B黄銅のCPラックギヤ。
【特長】
・ピッチが整数なので、どんな山数（ピッチ数）をとっても長さは整数になる。
・材質C3604B。
【用途】
・ステッピング・モーター、サーボ・モーター等の組み合わせによる設計が容易に。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
