仕様・寸法を表示する

追加工・オプション

三ツ星ベルト

三ツ星ベルト

タイミングプーリ S3Mタイプ

タイミングプーリ S3Mタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（5件）
通常価格(税別)
 特別価格
税込価格
 特別価格

軸穴種類・径を簡単指定。三ツ星ベルトのプーリにミスミが図面レスで軸穴加工し、お...

詳細情報を確認する

(i)ご注意

  • ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
  • ミスミでは棒状プーリの取り扱いはございません。
  • ミスミでは特注には対応しておりません。
  • 軸穴加工品はフランジをかしめて納品。下穴品はフランジをかしめず納品します。
    フランジの単品販売には対応しておりません。

型番

未確定332件の候補があります。

Loading...

商品情報

INDEX

外形図

技術情報・計算式

製品の基本仕様・特長



外形図

標準歯形

標準歯形

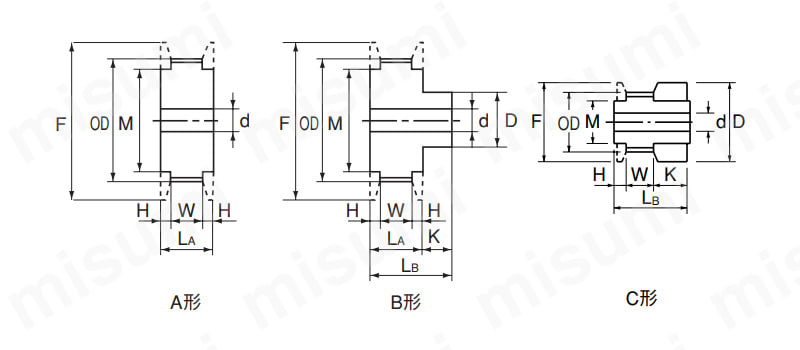

標準プーリ形状

標準プーリ形状




規格表

標準プーリ幅で規定されるプーリ寸法表

呼び幅使用ベルト幅
（mm）		プーリ幅
LA（mm）		全幅
LB（mm）		歯幅
W（mm）		フランジ段幅
H（mm）
0100101523112
015015212917

標準プーリ歯数で規定されるプーリ寸法表

プーリ歯数プーリ形状材質ピッチ径
PD（mm）		外径
OD（mm）		ボス幅
K（mm）		ボス径
D（mm）		軸穴径d（mm）対応フランジサイズ
minmax厚みFM
14C高力アルミニウム合金13.3712.61101648F-101610
1514.3213.561848F-101811
1615.2814.522048F-102012
1817.1916.432348F-102312
2019.1018.342349F-102313
2221.0120.252549F-102514
24A・B22.9222.1681449F-102616
2523.8723.1116611F-102818
2624.8324.0716611F-102818
2826.7425.9818613F-103120
3028.6527.8920613F-103322
3230.5629.8020613F-103522
3634.3833.6226619F-104028
4038.2037.4430823F-104432
4442.0241.2532825F-104734
4845.8445.0734827F-104836
5047.7546.9834827F-105136
6057.3056.5339832F-106141

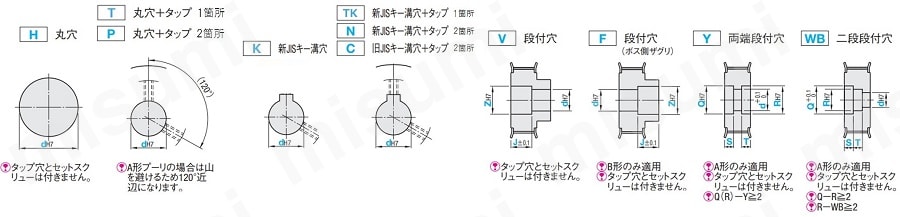

軸穴仕様規格表

 歯数・歯形・呼び幅・プーリ形状−表面処理−軸穴仕様−内径−Z−J−Q−R−S−T
(軸穴仕様：H・T・P・TK・N・K・C)P20S3M0150CAL−WA−T−9
(軸穴仕様：V・F)P36S3M150BAL−NA−V−15−Z18−J18
(軸穴仕様：Y・WB)P50S3M0150AAL−NI−Y−10    −Q28−R28−S3−T3
歯数歯形呼び幅プーリ形状表面処理プーリ形状
A・CB
軸穴仕様　(～)1mm単位指定(・)選択軸穴仕様　(～)1mm単位指定(・)選択
H(d)
丸穴		P(d)･
T(d)
丸穴＋
タップ		K(d)
キー溝･
N(d)･
TK(d)
キー溝
＋
タップ		C(d)
キー溝
＋
タップ		Ｖ
段付穴		Y
両段付穴･		WB
二段
段付穴		H(d)
丸穴		P(d)･
T(d)
丸穴＋
タップ		K(d)
キー溝･N(d)･
TK(d)
キー溝
＋
タップ		C(d)
キー溝
＋
タップ		Ｖ･Ｆ
段付穴
V(d)Z
Z-d≧2		J
(0.1
mm
単位)		Y(d)･
WB(d)		Q･RS･T
(0.1
mm
単位)		V(d)･
F(d)		Z
Z-d≧2		J
(0.1
mm
単位)
P14S3M0100

0150		CALNA
(生地)

WA
(白アルマイト)

BA
(黒アルマイト)

HA
(硬質アルマイト)

BL
(黒染め)

NI
(無電解ニッケルメッキ)		4～84～8－－－－2.0≦
J≦
LA-2.0		－－S＋T
≦
LA-3		−−−−−−2.0≦
J≦
LB-2.0
154～84～8
164～84～8
184～84～8
204～94～9
224～94～9
24AAL

BAL		4〜94〜94～106～124～106～124〜94〜94〜86〜10
256〜116〜1110･11106〜128〜146〜12８〜146〜116〜116〜108〜12
266〜116〜1110･11106〜128〜146〜128〜14６〜11６〜116〜108〜12
286〜136〜1310～13106〜128〜146〜128〜146〜136〜136〜128〜14
306〜136〜1310～1310･126〜148〜166〜148〜166〜136〜1310･11106〜128〜14
326〜136〜1310～1310･126〜148〜166〜148〜166〜136〜1310･1110６〜128〜14
366〜196～1910～1910〜196〜208〜226〜208〜226〜196〜1910～1510･126〜188〜20
408〜238〜2310～2310〜208〜2410〜268〜2410〜268〜238〜2310～1710〜16８〜2210〜24
448〜258〜2510～2510〜208〜2610〜288〜2610～288〜258〜2510～1810〜188〜2410〜26
488〜278〜2710～2710〜208〜2810〜308〜2810〜308〜278〜2710～2010〜208〜2610〜28
50８〜278〜2710～2710〜208〜2810〜308〜2810〜308〜278〜2710～2010〜208〜2610〜28
608〜328〜3210～3210〜208〜3110〜338〜3110〜338〜328〜3210～2210〜208〜3110〜33
軸穴仕様Nの場合､軸穴径9･51〜54は製作できません。　　軸穴仕様Cの場合､軸穴径8・9･11･13･14･17･21～55は製作できません。
軸穴仕様H(丸穴)､K(キー溝)､V･F(段付穴)､Y(両端段付穴)､WB(二端段付穴)の場合､タップ穴は付きません。
フランジカシメ済み､軸穴仕様P､N､TK､Cにはセットスクリューを付属します。
フランジ部は表面処理が付きます。加工部には表面処理が付きません。

キー溝寸法


（単位：mm）
d寸法公差(H7)
呼び(N,C)dH7
8～10(K)＋0.015
   0
11～18＋0.018
   0
19～30＋0.021
   0
31～50＋0.025
   0
51～70＋0.030
   0
新JISキー溝寸法公差
呼び(N)bJS9t
8～103±0.01251.4＋0.1
   0
10K～124±0.01501.8
13～1752.3
18～2262.8
23～308±0.01803.3＋0.2
   0
31～3810
39～4412±0.0215
45～50143.8
55164.3
60～65184.4
66～7020±0.02604.9
旧JISキー溝寸法公差
呼び(C)bJS9t
10～124＋0.022
＋0.010		1.5＋0.1
   0
15～2052
307＋0.028
＋0.013		3
33～40103.5
41～5012＋0.034
＋0.016
55～60155
61～70186
セットスクリューサイズ
適応軸径（d）ねじサイズ
4をこえ7以下M3×4
7をこえ12以下M4×5
12をこえ17以下M45×5
17をこえ30以下M6×8
30をこえ50以下M8×10
50をこえ90以下M10×12

[ ! ] 軸穴径φ4、φ9、φ71以上は新JISキー加工ができません。
[ ! ] 軸穴仕様が径φ10の場合は、新JISキー寸法が3、溝寸法（b）許容差が±0.0125、溝高さが1.4、公差が+0.1/0、セットスクリューサイズM4×3になります。
[ ! ] 軸穴径φ8、φ9、φ11、φ13、φ14、φ17、φ21～は旧JISキー加工ができません。
[ ! ] マシンキーは付属しません。別途ご用意をお願いいたします。（下記関連部品参照）



追加工

Alterations止めねじ角度変更フランジカシメなしフランジカシメ片側のみ
CodeKC90KC120NFCRFC・LFC
Spec止めねじ角度を90°に
変更します。
[ ! ]A形プーリの場合は
山を避けるため
90°近辺になります。
止めねじ角度を120°に
変更します。
[ ! ]A形プーリの場合は
山を避けるため
120°近辺になります。
フランジをカシメずに出荷します。
（フランジ2枚付属）
片側のみフランジをカシメずに出荷します。
（フランジ1枚付属）
Alterations止め輪溝追加工タップ穴寸法変更ボスカット
CodeSRGTPCBC
Spec

段付穴の軸径に合った止め輪溝を加工します。


適用条件
[ ! ]肉厚最低2mm
[ ! ]軸穴仕様V・Fのみ適用
[ ! ]Z寸法の止め輪溝規格を適用
[ ! ]n≦J－SRG－m

※止め輪溝寸法は下記表を参照ください。

タップ穴の寸法を変更します。
[ ! ]軸穴仕様がP・N・Cの場合のみ適用
MTPC
M3M4
M4M3・M5
M5M4・M6
M6M5・M8
M8M6・M10
M10M8
ボスの長さを0.5㎜単位でカットします。
適用条件
[ ! ]軸穴仕様H・V・F：3≦BC＜L－W
[ ! ]軸穴仕様P・N・C：M＋3≦BC＜L－W
[ NG ]A形は適用不可
Alterations側面穴追加工*
側面タップ穴側面通し穴側面ザグリ穴
CodeQTC・QFC・QSCKTC・KFC・KSCZTC・ZFC・ZSC
Specボス側の側面にタップ穴を追加工します。

適用条件
[ ! ]肉厚条件　最低2mm
  A形：d＋M＋4≦Q□C≦E－(M＋4)
  軸穴仕様Vの場合
  Z＋M＋4≦Q□C≦E－(M＋4)
  B形：d＋M＋4≦Q□C≦D－(M＋4)
  軸穴仕様Vの場合
  Z＋M＋4≦Q□C≦D-(M＋4)
[ ! ]軸穴仕様がP・N・Cを指定している場合
  QTC：KC120を同時に指定
  QFC：KC120は同時に適用不可
  QSC：適用不可
[ NG ]軸穴仕様がF・Y・WBの場合、適用不可
ボス側の側面に通し穴を追加工します。

適用条件
[ ! ]肉厚条件　最低2mm
  A形：d＋K＋4≦K□C≦E－(K＋4)
  軸穴仕様Vの場合
  Z＋K＋4≦K□C≦E－(K＋4)
  B形：d＋K＋4≦K□C≦D－(K＋4)
  軸穴仕様Vの場合
  Z＋K＋4≦K□C≦－(K＋4)
[ ! ]軸穴仕様がP・N・Cを指定している場合
  KTC：KC120を同時に指定
  KFC：KC120は同時に適用不可
  KSC：適用不可
[ NG ]軸穴仕様がF・Y・WBの場合、適用不可
ボス側の側面にザグリ穴を追加工します。

適用条件
[ ! ]肉厚条件　最低2mm
  A形：d＋d2＋4≦Z□C≦E－(d2＋4)
  軸穴仕様Vの場合
  Z＋d2＋4≦Z□C≦E－(d2＋4)
  B形：d＋d2＋4≦Z□C≦D－(d2＋4)
  軸穴仕様Vの場合
  Z＋d2＋4≦Z□C≦D-(d2＋4)
[ ! ]軸穴仕様がP・N・Cを指定している場合
  ZTC：KC120を同時に指定
  ZFC：KC120は同時に適用不可
  ZSC：適用不可
[ NG ]軸穴仕様がF・Y・WBの場合、適用不可
[ ! ]*側面穴追加工は軸穴仕様により、条件が異なります。
[ ! ]適用する追加工は絞り込み条件からご確認ください。
[ ! ]プーリ追加工詳細は>>こちらを参照ください。

■止め輪溝寸法

ZH7d2許容差m許容差n
（最小）
1010.4+0.11
　0		1.15+0.14
　0		1.5
1111.4
1212.5
1313.6
1414.6
1515.7
1616.8
1717.8
1920+0.21
　0
2021
2122
2223
ZH7d2許容差m許容差n
（最小）
2425.2+0.21
　0		1.15+0.14
　0		1.5
2526.2
2627.2
2829.4
3031.4
3233.7
35371.652
3739
4042.5+0.25
　0		1.9
4244.5
4547.5
4749.5
ZH7d2許容差m許容差n
（最小）
5255+0.3
　0		2.2+0.14
　0		2
5558
6063
6265
68712.72.5
7275
8083.5+0.35
　0

適用止め輪は>>こちら
