アリ式ステージ ラック&ピニオン（B05）
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 16,340円 ～ 29,240円
- 税込価格
- 17,974円 ～ 32,164円
素早く大きな移動をさせる際に最適なラック&ピニオン式ステージ（Z軸）です。【特...
型番
未確定8件の候補があります。
Loading...
商品情報

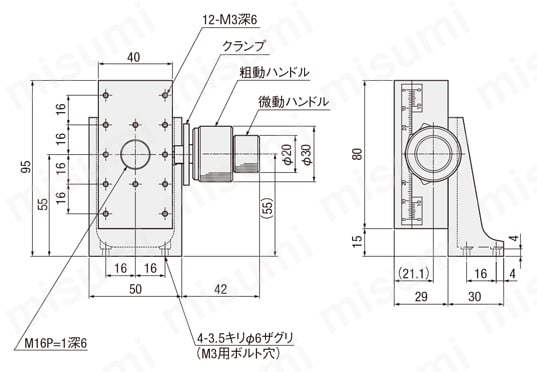

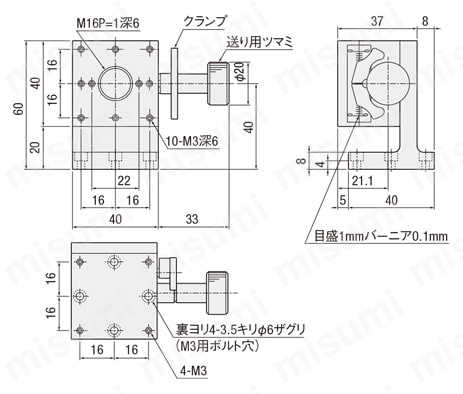

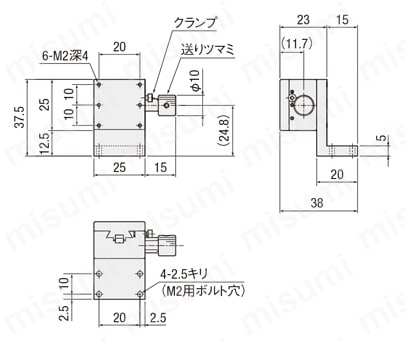

外形図
B05-03
B05-3NH
B05-13NH
B05-13B
製品仕様
| 型番 | B05-03 | B05-3NH | B05-13NH | B05-13B | |
|---|---|---|---|---|---|
| （勝手違い） | B05-03R | B05-3NHR | B05-13NHR | B05-13BR | |
| ステージ面サイズ | 25×25mm | 40×40mm | 40×80mm | ||
| 移動量 | ±5mm | ±10mm | +30-15mm | ||
| ハンドル1回転の移動量 | 17mm | 20mm | 20mm | 粗動:20mm 微動:≒2.6mm | |
| 最小読取 | バーニア目盛0.1mm | バーニア目盛0.1mm | バーニア目盛0.1mm | ||
| 耐荷重 | 0.7kgf【6.9N】 | 1.5kgf【14.7N】 | 1.5kgf【14.7N】 | ||
| 移動精度 | 真直度 | 30μm | 20μm | 30μm | |
| 許容モーメント荷重 | ピッチ | 0.5N・m | 3.0N・m | 4.0N・m | |
| ヨー | 0.5N・m | 2.0N・m | 3.0N・m | ||
| ロール | 0.5N・m | 2.0N・m | 2.0N・m | ||
| 自重 | 0.11kg | 0.23kg | 0.46kg | ||
| 主材質-表面処理 | 黄銅-黒塗装 | アルミ-黒アルマイト処理 | アルミ-黒アルマイト処理 | ||
| 付属ねじ（六角穴付ボルト） | M2-12 4本 | M3-8 4本 | M3-8 4本 | ||
型番リスト
- 表示件数:
| 型番 |
移動量（範囲）(mm) |
テーブル長さ（範囲）(mm) |
テーブル幅（範囲）(mm) |
テーブル材質 |
テーブルサイズ(長さ) L(mm) |
テーブルサイズ(幅) W(mm) |
耐荷重(N) |
ストローク(Z距離)(mm) |
テーブル真直度(μm) |
勝手違い |
テーブル表面処理 |
両ハンドル/片ハンドル |
送り方式(mm) |
許容モーメント荷重(N･m) |
自重(kg) |
付属品 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
～±10.0
|
～25
|
～25
|
黄銅
|
25
|
25
|
6.9
|
±5
|
30
|
標準
|
黒塗装
|
片ハンドル
|
ハンドル(17mm/rev)
|
ピッチ 5／ヨー 5／ロール 5
|
0.11
|
六角穴付ボルト M2-8 4本
| 10 | 1個 | 16,340円(
17,974円
) | 4日目 | |
～±10.0
|
～25
|
～25
|
黄銅
|
25
|
25
|
6.9
|
±5
|
30
|
左右
|
黒塗装
|
片ハンドル
|
ハンドル(17mm/rev)
|
ピッチ 5／ヨー 5／ロール 5
|
0.11
|
六角穴付ボルト M2-8 4本
| 10 | 1個 | 16,340円(
17,974円
) | 4日目 | |
～±10.0
|
26～40
|
26～40
|
[アルミニウム] アルミニウム
|
40
|
40
|
14.7
|
±10
|
20
|
標準
|
黒アルマイト
|
片ハンドル
|
ハンドル(20mm/rev)
|
ピッチ 3／ヨー 2／ロール 2
|
0.23
|
六角穴付ボルト M3-8 4本
| 10 | 1個 | 16,800円(
18,480円
) | 在庫品1日目 当日出荷可能 | |
～±10.0
|
26～40
|
26～40
|
[アルミニウム] アルミニウム
|
40
|
40
|
14.7
|
±10
|
20
|
左右
|
黒アルマイト
|
片ハンドル
|
ハンドル(20mm/rev)
|
ピッチ 3／ヨー 2／ロール 2
|
0.23
|
六角穴付ボルト M3-8 4本
| 10 | 1個 | 18,060円(
19,866円
) | 4日目 | |
±10.1～30.0
|
61～90
|
26～40
|
[アルミニウム] アルミニウム
|
80
|
40
|
14.7
|
+30/-15
|
30
|
標準
|
黒アルマイト
|
片ハンドル(粗微動)
|
ハンドル(粗動 20mm/rev、微動 ≒2.6mm/rev)
|
ピッチ 4／ヨー 3／ロール 2
|
0.46
|
六角穴付ボルト M3-8 4本
| 10 | 1個 | 29,240円(
32,164円
) | 4日目 | |
±10.1～30.0
|
61～90
|
26～40
|
[アルミニウム] アルミニウム
|
80
|
40
|
14.7
|
+30/-15
|
30
|
左右
|
黒アルマイト
|
片ハンドル(粗微動)
|
ハンドル(粗動 20mm/rev、微動 ≒2.6mm/rev)
|
ピッチ 4／ヨー 3／ロール 2
|
0.46
|
六角穴付ボルト M3-8 4本
| 10 | 1個 | 29,240円(
32,164円
) | 4日目 | |
±10.1～30.0
|
61～90
|
26～40
|
[アルミニウム] アルミニウム
|
80
|
40
|
14.7
|
+30/-15
|
30
|
標準
|
黒アルマイト
|
片ハンドル
|
ハンドル(20mm/rev)
|
ピッチ 4／ヨー 3／ロール 2
|
0.46
|
六角穴付ボルト M3-8 4本
| 10 | 1個 | 19,780円(
21,758円
) | 4日目 | |
±10.1～30.0
|
61～90
|
26～40
|
[アルミニウム] アルミニウム
|
80
|
40
|
14.7
|
+30/-15
|
30
|
左右
|
黒アルマイト
|
片ハンドル
|
ハンドル(20mm/rev)
|
ピッチ 4／ヨー 3／ロール 2
|
0.46
|
六角穴付ボルト M3-8 4本
| 10 | 1個 | 19,780円(
21,758円
) | 4日目 |
Loading...
詳細情報
基本情報
素早く大きな移動をさせる際に最適なラック&ピニオン式ステージ（Z軸）です。【特長】・ラックレールとピニオンギヤで構成され、ハンドル1回転で大きく移動させることが可能
・簡単な位置合わせ、退避に最適
【用途】・カメラ、顕微鏡、センサ、光学部品の調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q アリ式ステージのモーメント剛性は？
-
Aアリ式ステージは摺動面に隙間を設けています。
隙間の大きさには個体差があり、モーメントを与えたときの傾きの差も大きくなるため、
モーメント剛性は規定していません。
モーメントによる傾きがシビアな場合は、モーメント剛性値が規定されている
リニアボールガイドまたはクロスローラガイドをご選定ください。
