三ツ星ベルト

タイミングベルト XH

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(4件)

通常価格(税別): 17,204円～ 46,083円

税込価格: 18,924円～ 50,691円

JIS、ISO規格に準じた標準仕様のタイミングベルト。【特長】・豊富な歯形、サ...

種類：

クローズエンド
歯形(ベルト形)：

XH
ベルト材質：

ゴムベルト
心線材質：

グラスファイバー
ベルト歯面：

標準(片面)
ベルト形種類：

台形歯形サーキュラータイプ
伝動トルク：

一般トルク伝動

未確定5件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ベルト幅公差

■スーパートルクのベルト幅公差

ベルト幅（mm）	ベルト呼び幅	ベルト長さ［上段呼び長さ、下段長さ（mm）］
ベルト幅（mm）	ベルト呼び幅	36～330 91.44～838.20	331～660 838.21～1,676.40	661～1,700 1,676.41～4,318.00
3.4～11.4	025、031、037	-0.6～+0.3	-0.6～+0.3	-0.6～+0.3
11.5～38.1	050、075、100、150	±0.6	±0.6	±0.6
38.2～50.8	200	±0.6	±1.0	-1.3～+1.0
50.9～76.2	300	-1.6～+1.3	±1.6	-2.0～+1.6

■台形歯形のベルト幅公差

XH形の幅公差は±3.8mm

選定手順・ポイント

設計手順

XH基準伝動容量表

単位：kW

＜表33-1＞ベルト幅25.4mmあたり

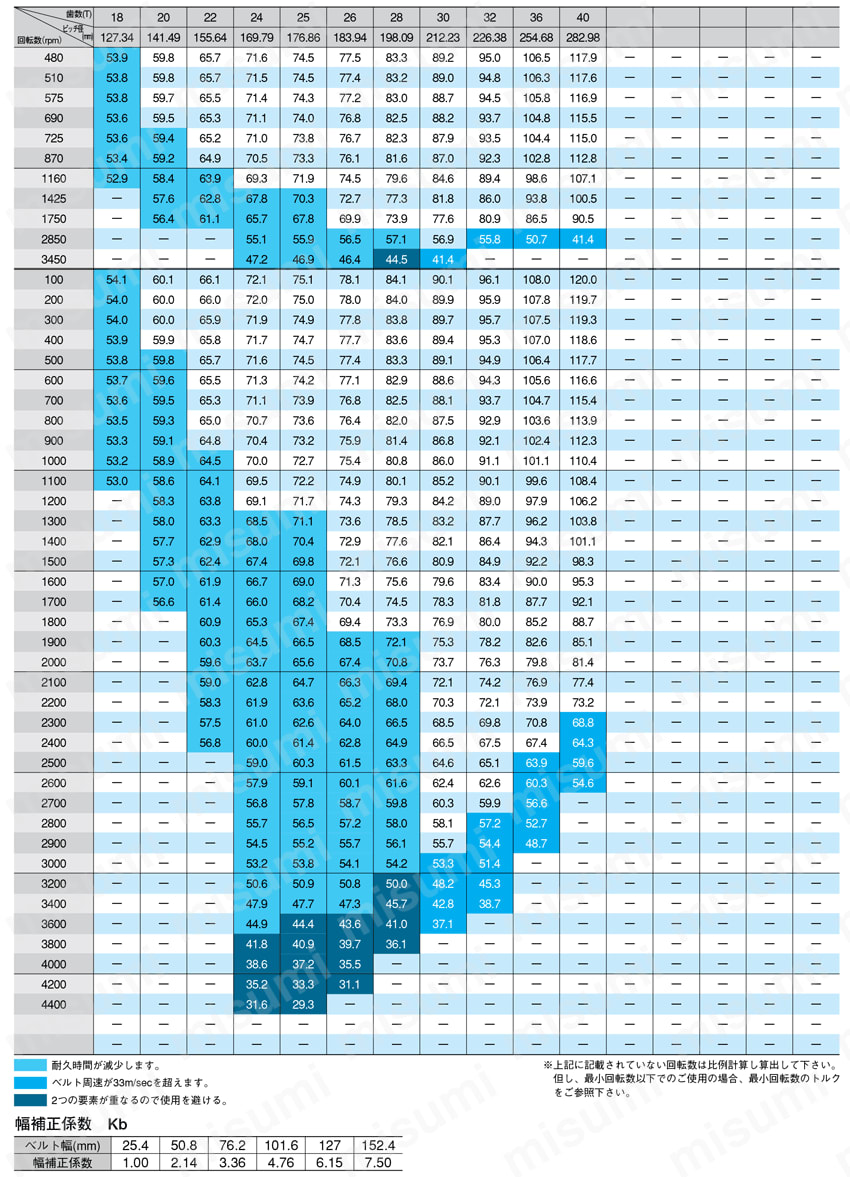

XH許容トルク表

単位：N・m

＜表33-2＞ベルト幅25.4mmあたり

型番リスト

表示件数:

型番	ベルト幅(mm)	ベルト幅(inch)	ベルト周長(mm)	ベルト周長(inch)	歯数	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

1260XH300G	76.2	3	3200	126	144	10	1個	46,083円( 50,691円 )	5日目
463XH200G	50.8	2	1178	46	53	10	1個	17,204円( 18,924円 )	5日目
463XH300G	76.2	3	1178	46	53	10	1個	25,293円( 27,822円 )	5日目
560XH200G	50.8	2	1422	56	64	10	1個	19,519円( 21,471円 )	5日目
770XH300G	76.2	3	1956	77	88	10	1個	34,384円( 37,822円 )	5日目

詳細情報

基本情報

基本情報

JIS、ISO規格に準じた標準仕様のタイミングベルト。
【特長】
・豊富な歯形、サイズバリエーションがあり、汎用性、入手性に優れた製品。
・高効率で高速伝動が可能。
・チェーン・ギヤに比べ低騒音。
・軽量で薄く、屈曲性にもすぐれているので、コンパクトな設計が可能。
・標準ベルトは、-30℃～+90℃の範囲内で使用でき、導電性能が可能。
【用途】
・製材機、切削機械、カッター、ミキサー、ポンプ、溶接機、遠心分離機、ボール盤、振動ミル、旋盤等。
・毛織機、製紙機、繊維機械に最適。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品タイミングベルト XH	タイミングベルト L	タイミングベルト H	標準ベルト S5M	標準ベルト S3M	タイミングベルト MXL	標準ベルト S14M	タイミングベルト T5	タイミングベルト T10	標準ベルト S8M	タイミングベルト T80	タイミングベルトガイド	2GT 歯ピッチ2mm・ベルト幅6mm（低発塵ベルト）_2GT
メーカー	三ツ星ベルト	三ツ星ベルト	三ツ星ベルト	三ツ星ベルト	三ツ星ベルト	三ツ星ベルト	三ツ星ベルト	三ツ星ベルト	三ツ星ベルト	三ツ星ベルト	三ツ星ベルト	ミスミ	鍋屋バイテック
通常価格	17,204円～	1,190円～	2,644円～	1,104円～	340円～	200円～	15,347円～	397円～	1,789円～	2,012円～	231円～	-	902円～
通常出荷日	5日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	5日目～	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	5日目	4日目
種類	クローズエンド	クローズエンド	クローズエンド	クローズエンド	クローズエンド	クローズエンド	クローズエンド	クローズエンド	クローズエンド	クローズエンド	クローズエンド	ベルト用金具	クローズエンド
歯形(ベルト形)	XH	L	H	S5M	S3M	MXL	S14M	T5	T10	S8M	T80	-	2GT
ベルト材質	ゴムベルト	-	ゴムベルト	ゴムベルト	-	ゴムベルト	ゴムベルト	ポリウレタンベルト	ポリウレタンベルト	ゴムベルト	ポリウレタンベルト	-	ゴムベルト
心線材質	グラスファイバー	-	グラスファイバー	グラスファイバー	-	グラスファイバー	グラスファイバー	スチールコード	スチールコード	グラスファイバー	アラミド	-	グラスファイバー
ベルト歯面	標準(片面)	標準(片面)	標準(片面)	標準(片面)	標準(片面)	標準(片面)	標準(片面)	標準(片面)	標準(片面)	標準(片面)	標準(片面)	-	標準(片面)

back next

タイミングベルト XHのレビュー

この商品のレビューはありませんレビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

よくあるご質問（FAQ）

Q 寿命がもっとも長いベルトはどれでしょうか？: A

使用条件により異なります。設計検討によりベルトを選定してください。

Q ベルトの張力管理はどのようにしたらいいでしょうか？: A

ベルト取付け張力は運転後数時間でプーリのなじみにより若干低下するため、取付け後10回ほど回転させてなじませた後、規定の張力で張ってください。その後の張りなおしは不要です。
張り直しをすると、噛み合いが悪くなり寿命が短くなる場合がございます。

Q ベルトマークが読み取れず、サイズ特定が不可能な場合はどうしたらいいでしょうか？: A

寸法、歯ピッチ、周長からサイズを求めることは可能です。ただし、特殊仕様については特定不可能なため、使用条件を確認し、ベルト選定を行ったほうがよいです。
※他社品とは互換性が無い場合もあるため、設計検討を行ったうえでベルトを選定してください。
