エフ・イー・シー

エフ・イー・シー

マグトラン FD型 高性能タイプ

マグトラン FD型 高性能タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/06/30まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
2,897円 ～ 17,126円  特別価格
税込価格
3,187円 ～ 18,839円  特別価格

コギングのないスムーズな伝達を重視した高性能型。真空用・大気用があります。【特...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
「歯のないかさ歯車」粉塵を抑え低コスト実現

型番

未確定128件の候補があります。

Loading...

商品情報

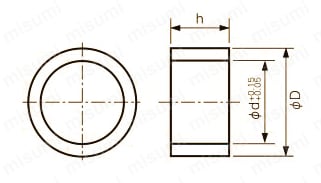

外形図

マグトラン FD型 高性能タイプ 外形図01
マグトラン FD型 高性能タイプ 外形図02

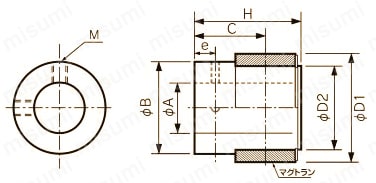

ホルダー付

製品仕様

  • 六角穴付止めネジ付
  • 材質：アルミ（A5056）
※取付けシャフトに加工を必要とせず、簡易に取り付ける事が出来ます。

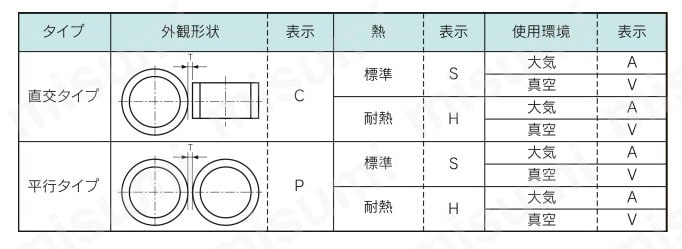

使用区分タイプ（使用温度：標準型 60℃、耐熱型 150℃）

マグトラン FD型 高性能タイプ 製品仕様01

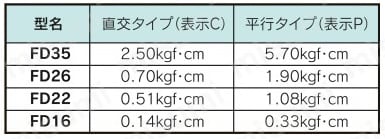

伝達トルク（間隙：T＝0.5mm 参考値）

マグトラン FD型 高性能タイプ 製品仕様02

耐熱型のトルクは標準型と比較し約24%ダウンします。

マグトラン FD型 高性能タイプ 製品仕様03

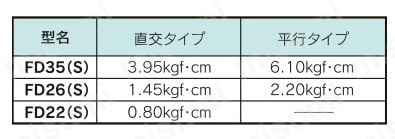

上記型式は高トルクタイプも標準化しました。（S表示）
※FD35（S）には左ねじりタイプがございます。

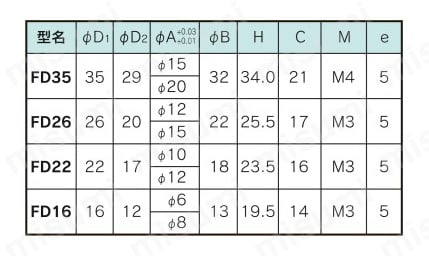

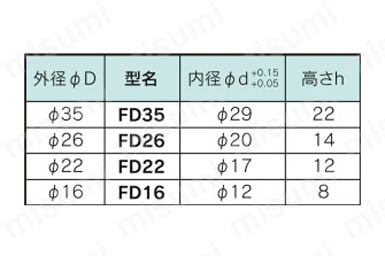

規格表

マグトラン FD型 高性能タイプ 規格表01
マグトラン FD型 高性能タイプ 規格表02

ホルダー付

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
外径(φ)
標準タイプ／高トルクタイプ
直交/平行
着磁方向
大気用/真空用
耐熱温度(℃)
ホルダ有無
ホルダ穴径(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
16
標準タイプ
直交型
標準
大気用
60
ホルダ無し
-
10

1個

2,897円( 3,187円 )

在庫品1日目

当日出荷可能

16
標準タイプ
直交型
標準
大気用
60
ホルダ付
6
10

1個

5,274円( 5,801円 )

4日目

16
標準タイプ
直交型
標準
大気用
60
ホルダ付
8
10

1個

4,929円( 5,422円 )

4日目

16
標準タイプ
平行型
標準
大気用
60
ホルダ無し
-
10

1個

2,919円( 3,211円 )

5日目

16
標準タイプ
平行型
標準
大気用
60
ホルダ付
6
10

1個

5,274円( 5,801円 )

在庫品1日目

当日出荷可能

16
標準タイプ
平行型
標準
大気用
60
ホルダ付
8
10

1個

5,253円( 5,778円 )

在庫品1日目

当日出荷可能

22
標準タイプ
直交型
標準
大気用
150
ホルダ付
10
10

1個

6,107円( 6,718円 )

4日目

22
標準タイプ
直交型
標準
大気用
150
ホルダ付
12
10

1個

6,107円( 6,718円 )

4日目

22
標準タイプ
直交型
標準
大気用
60
ホルダ付
10
10

1個

6,555円( 7,211円 )

4日目

22
標準タイプ
直交型
標準
大気用
60
ホルダ付
12
10

1個

6,555円

3,933円

( 4,326円 )

在庫品1日目

当日出荷可能

22
標準タイプ
直交型
標準
真空用
150
ホルダ付
10
10

1個

6,739円( 7,413円 )

4日目

22
標準タイプ
直交型
標準
真空用
150
ホルダ付
12
10

1個

6,739円( 7,413円 )

4日目

22
標準タイプ
直交型
標準
真空用
60
ホルダ付
10
10

1個

6,739円( 7,413円 )

4日目

22
標準タイプ
直交型
標準
真空用
60
ホルダ付
12
10

1個

6,739円( 7,413円 )

4日目

22
標準タイプ
平行型
標準
大気用
150
ホルダ付
10
10

1個

6,126円( 6,739円 )

4日目

22
標準タイプ
平行型
標準
大気用
150
ホルダ付
12
10

1個

6,126円( 6,739円 )

4日目

22
標準タイプ
平行型
標準
大気用
60
ホルダ付
12
10

1個

6,107円( 6,718円 )

4日目

22
標準タイプ
平行型
標準
真空用
150
ホルダ付
10
10

1個

6,739円( 7,413円 )

4日目

22
標準タイプ
平行型
標準
真空用
150
ホルダ付
12
10

1個

6,739円( 7,413円 )

4日目

22
標準タイプ
平行型
標準
真空用
60
ホルダ付
10
10

1個

6,739円( 7,413円 )

4日目

22
標準タイプ
平行型
標準
真空用
60
ホルダ付
12
10

1個

6,739円( 7,413円 )

4日目

22
高トルクタイプ
直交型
標準
大気用
150
ホルダ付
12
10

1個

6,126円( 6,739円 )

4日目

22
高トルクタイプ
直交型
標準
大気用
60
ホルダ無し
-
10

1個

4,333円( 4,766円 )

4日目

22
高トルクタイプ
直交型
標準
大気用
60
ホルダ付
10
10

1個

6,107円( 6,718円 )

4日目

22
高トルクタイプ
直交型
標準
大気用
60
ホルダ付
12
10

1個

6,107円( 6,718円 )

4日目

22
高トルクタイプ
直交型
標準
真空用
150
ホルダ付
12
10

1個

6,739円( 7,413円 )

4日目

22
高トルクタイプ
直交型
標準
真空用
60
ホルダ付
10
10

1個

6,739円( 7,413円 )

4日目

22
高トルクタイプ
直交型
標準
真空用
60
ホルダ付
12
10

1個

6,739円( 7,413円 )

4日目

26
標準タイプ
直交型
標準
大気用
150
ホルダ無し
-
10

1個

6,173円( 6,790円 )

4日目

26
標準タイプ
直交型
標準
大気用
150
ホルダ付
15
10

1個

8,918円( 9,810円 )

4日目

26
標準タイプ
直交型
標準
大気用
60
ホルダ無し
-
10

1個

6,198円( 6,818円 )

4日目

26
標準タイプ
直交型
標準
大気用
60
ホルダ付
12
10

1個

8,307円( 9,138円 )

4日目

26
標準タイプ
直交型
標準
大気用
60
ホルダ付
15
10

1個

7,707円( 8,478円 )

在庫品1日目

当日出荷可能

26
標準タイプ
直交型
標準
真空用
150
ホルダ無し
-
10

1個

6,905円( 7,596円 )

4日目

26
標準タイプ
直交型
標準
真空用
150
ホルダ付
12
10

1個

8,894円( 9,783円 )

4日目

26
標準タイプ
直交型
標準
真空用
150
ホルダ付
15
10

1個

8,894円( 9,783円 )

4日目

26
標準タイプ
直交型
標準
真空用
60
ホルダ無し
-
10

1個

6,905円( 7,596円 )

4日目

26
標準タイプ
直交型
標準
真空用
60
ホルダ付
12
10

1個

8,894円( 9,783円 )

4日目

26
標準タイプ
直交型
標準
真空用
60
ホルダ付
15
10

1個

8,894円( 9,783円 )

4日目

26
標準タイプ
平行型
標準
大気用
150
ホルダ無し
-
10

1個

6,173円( 6,790円 )

4日目

26
標準タイプ
平行型
標準
大気用
150
ホルダ付
12
10

1個

8,335円( 9,169円 )

4日目

26
標準タイプ
平行型
標準
大気用
150
ホルダ付
15
10

1個

8,335円( 9,169円 )

4日目

26
標準タイプ
平行型
標準
大気用
60
ホルダ付
15
10

1個

8,335円( 9,169円 )

4日目

26
標準タイプ
平行型
標準
真空用
150
ホルダ無し
-
10

1個

6,905円( 7,596円 )

4日目

26
標準タイプ
平行型
標準
真空用
150
ホルダ付
12
10

1個

8,894円( 9,783円 )

4日目

26
標準タイプ
平行型
標準
真空用
150
ホルダ付
15
10

1個

8,894円( 9,783円 )

4日目

26
標準タイプ
平行型
標準
真空用
60
ホルダ無し
-
10

1個

6,897円( 7,587円 )

4日目

26
標準タイプ
平行型
標準
真空用
60
ホルダ付
12
10

1個

8,894円( 9,783円 )

4日目

26
標準タイプ
平行型
標準
真空用
60
ホルダ付
15
10

1個

8,894円( 9,783円 )

4日目

26
高トルクタイプ
直交型
標準
大気用
150
ホルダ無し
-
10

1個

6,173円( 6,790円 )

4日目

26
高トルクタイプ
直交型
標準
大気用
150
ホルダ付
15
10

1個

8,335円( 9,169円 )

4日目

26
高トルクタイプ
直交型
標準
大気用
60
ホルダ付
15
10

1個

8,307円( 9,138円 )

4日目

26
高トルクタイプ
直交型
標準
真空用
150
ホルダ無し
-
10

1個

6,905円( 7,596円 )

4日目

26
高トルクタイプ
直交型
標準
真空用
150
ホルダ付
12
10

1個

8,894円( 9,783円 )

4日目

26
高トルクタイプ
直交型
標準
真空用
150
ホルダ付
15
10

1個

8,894円( 9,783円 )

4日目

26
高トルクタイプ
直交型
標準
真空用
60
ホルダ無し
-
10

1個

7,388円( 8,127円 )

4日目

26
高トルクタイプ
直交型
標準
真空用
60
ホルダ付
12
10

1個

9,556円( 10,512円 )

4日目

26
高トルクタイプ
直交型
標準
真空用
60
ホルダ付
15
10

1個

8,894円( 9,783円 )

4日目

26
高トルクタイプ
平行型
標準
大気用
150
ホルダ無し
-
10

1個

6,605円( 7,266円 )

4日目

26
高トルクタイプ
平行型
標準
大気用
150
ホルダ付
12
10

1個

8,335円( 9,169円 )

4日目

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

コギングのないスムーズな伝達を重視した高性能型。
真空用・大気用があります。
【特長】
・主軸、従軸の区別がありませんので、このほか複数軸伝達、異環境伝達、低発塵対策、静音伝達、トルクリミッターなど、ユーザーの自由な発想で活用できます
・耐熱型のトルクは標準型と比較し約24%ダウンします

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
