三木プーリ

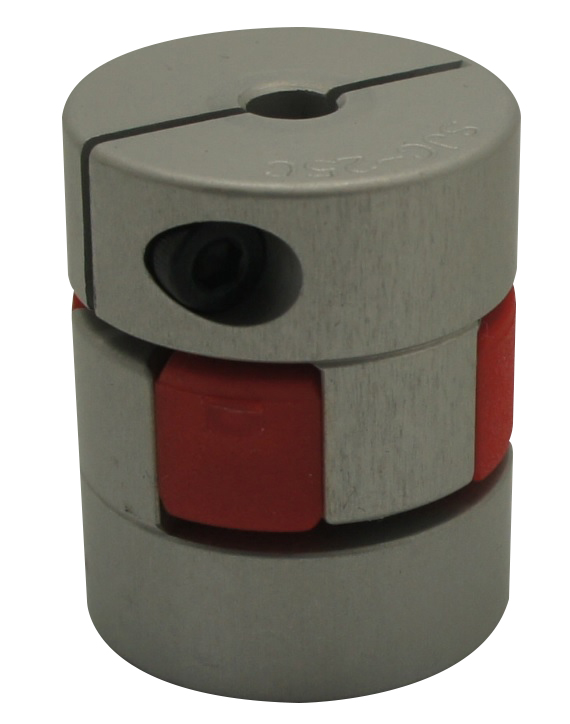

スパフレックス（ジョーカップリング）ALモデル

Name: スパフレックス （ジョーカップリング）ALモデル
Brand: 三木プーリ
SKU: 221000012110
Rating: 4.5 (8 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

SALE 2025/03/31まで
数量スライド割引
一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（8件）この商品のFAQをみる(1件)

通常価格(税別): 237円～ 16,766円特別価格

税込価格: 261円～ 18,443円特別価格

2個のハブの間に緩衝ゴム（ニトリルゴム）をはさみ込んだだけのシンプルな構造のカ...

詳細情報を確認する

種類詳細：

ジョータイプ
種類：

本体
用途：

標準 / ステッピングモータ
緩衝部材質：

二トリルゴム
使用温度範囲(℃)：

-20::80

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2022年3月21日以降、対象製品・型式のアルミ合金製ハブ表面処理を、バレル研磨からショットブラストへ変更いたします。
※製品の仕様・寸法に変更はありません。引き続きグリーン製品として販売いたします。

型番

未確定911件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

カップリング外形図

製品仕様

下穴品

キー・止めねじタイプ

ALモデル仕様表

型番	トルク		許容誤差			最高回転速度［min^-1］	慣性モーメント［kg・m²］	質量［kg］
型番	常用［N・m］	最大［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	慣性モーメント［kg・m²］	質量［kg］
AL-035	0.5	1.5	0.1	0.5	+0.3	18000	0.38×10^-6	0.01
AL-050	1.5	4.5	0.2	1.0	±0.5	12000	5.10×10^-6	0.06
AL-070	3	9	0.2	1.0	±0.5	9000	1.79×10^-5	0.12
AL-075	5	15	0.2	1.0	±0.5	7000	5.36×10^-5	0.21
AL-090	8	24	0.3	1.0	±0.5	6000	1.15×10^-4	0.31
AL-095	10	30	0.3	1.0	±0.5	6000	1.40×10^-4	0.36
AL-100	25	75	0.3	1.0	±0.7	5000	4.34×10^-4	0.78
AL-110	50	150	0.3	1.0	±0.7	4000	1.43×10^-3	1.56

※最高回転速度は動バランスおよび取り付け誤差を考慮しておりません。
※慣性モーメントおよび質量は、下穴時の値となります。

規格表

カップリング規格表

型番	d1・d2			D	L	L1	L2
型番	下穴	最小	最大	D	L	L1	L2
AL-035	4	4	8	16.1	20.5	6.5	7.5^※1
AL-050	5	6	16	27	43.2	15.5	12.2
AL-070	5	6	20	35	49.2	18.5	12.2
AL-075	5	7	26	45	54.4	21.0	12.4
AL-090	5	9	28	54	55.0	21.0	13.0
AL-095	5	9	28	55	61.0	24.0	13.0
AL-100	5	11	36	66	88.0	35.0	18.0
AL-110	5	11	48	85	110.0	44.0	22.0

※下穴とはセンタ加工を指します。d1・d2 の最小・最大は標準穴加工規格での値です。
※^※1の値はスパイダー単体の厚さに1mm のスペースをとったものです。

追加工

標準穴加工規格

旧JIS（2 種）規格対応
穴径呼び	穴径（d1・d2）		キー溝幅（W1・W2）		キー溝高さ（T1・T2）	止めねじ穴（M）
公差	H7, H8		E9		+0.3 0	-
6	6	+0.018	-		-	2-M4
6	6	0	-		-	2-M4
7	7	+0.022	-		-	2-M4
7	7	0	-		-	2-M4
8	8	+0.022	-		-	2-M4
8	8	0	-		-	2-M4
9	9	+0.022	-		-	2-M4
9	9	0	-		-	2-M4
10	10	+0.022	-		-	2-M4
10	10	0	-		-	2-M4
11	11	+0.018	-		-	2-M4
11	11	0	-		-	2-M4
12	12	+0.018	4	+0.050	13.5	2-M4
12	12	0	4	+0.020	13.5	2-M4
14	14	+0.018	5	+0.050	16.0	2-M4
14	14	0	5	+0.020	16.0	2-M4
15	15	+0.018	5	+0.050	17.0	2-M4
15	15	0	5	+0.020	17.0	2-M4
16	16	+0.018	5	+0.050	18.0	2-M4
16	16	0	5	+0.020	18.0	2-M4
17	17	+0.018	5	+0.050	19.0	2-M4
17	17	0	5	+0.020	19.0	2-M4
18	18	+0.018	5	+0.050	20.0	2-M4
18	18	0	5	+0.020	20.0	2-M4
19	19	+0.021	5	+0.050	21.0	2-M4
19	19	0	5	+0.020	21.0	2-M4
20	20	+0.021	5	+0.050	22.0	2-M4
20	20	0	5	+0.020	22.0	2-M4
22	22	+0.021	7	+0.061	25.0	2-M6
22	22	0	7	+0.025	25.0	2-M6
24	24	+0.021	7	+0.061	27.0	2-M6
24	24	0	7	+0.025	27.0	2-M6
25	25	+0.021	7	+0.061	28.0	2-M6
25	25	0	7	+0.025	28.0	2-M6
28	28	+0.021	7	+0.061	31.0	2-M6
28	28	0	7	+0.025	31.0	2-M6
30	30	+0.021	7	+0.061	33.0	2-M6
30	30	0	7	+0.025	33.0	2-M6
32	32	+0.025	10	+0.061	35.5	2-M8
32	32	0	10	+0.025	35.5	2-M8
35	35	+0.025	10	+0.061	38.5	2-M8
35	35	0	10	+0.025	38.5	2-M8
38	38	+0.025	10	+0.061	41.5	2-M8
38	38	0	10	+0.025	41.5	2-M8
40	40	+0.025	10	+0.061	43.5	2-M8
40	40	0	10	+0.025	43.5	2-M8
42	42	+0.025	12	+0.075	45.5	2-M8
42	42	0	12	+0.032	45.5	2-M8
45	45	+0.025	12	+0.075	48.5	2-M8
45	45	0	12	+0.032	48.5	2-M8
48	48	+0.025	12	+0.075	51.5	2-M8
48	48	0	12	+0.032	51.5	2-M8
新JIS規格対応
穴径呼び	穴径（d1・d2）		キー溝幅（W1・W2）		キー溝高さ（T1・T2）	止めねじ穴（M）
公差	H7		H9		+0.3 0	-
12H	12	+0.018	4	+0.030	13.8	2-M4
12H	12	0	4	0	13.8	2-M4
14H	14	+0.018	5	+0.030	16.3	2-M4
14H	14	0	5	0	16.3	2-M4
15H	15	+0.018	5	+0.030	17.3	2-M4
15H	15	0	5	0	17.3	2-M4
16H	16	+0.018	5	+0.030	18.3	2-M4
16H	16	0	5	0	18.3	2-M4
17H	17	+0.018	5	+0.030	19.3	2-M4
17H	17	0	5	0	19.3	2-M4
18H	18	+0.018	6	+0.030	20.8	2-M5
18H	18	0	6	0	20.8	2-M5
19H	19	+0.021	6	+0.030	21.8	2-M5
19H	19	0	6	0	21.8	2-M5
20H	20	+0.021	6	+0.030	22.8	2-M5
20H	20	0	6	0	22.8	2-M5
22H	22	+0.021	6	+0.030	24.8	2-M5
22H	22	0	6	0	24.8	2-M5
24H	24	+0.021	8	+0.036	27.3	2-M6
24H	24	0	8	0	27.3	2-M6
25H	25	+0.021	8	+0.036	28.3	2-M6
25H	25	0	8	0	28.3	2-M6
28H	28	+0.021	8	+0.036	31.3	2-M6
28H	28	0	8	0	31.3	2-M6
30H	30	+0.021	8	+0.036	33.3	2-M6
30H	30	0	8	0	33.3	2-M6
32H	32	+0.025	10	+0.036	35.3	2-M8
32H	32	0	10	0	35.3	2-M8
35H	35	+0.025	10	+0.036	38.3	2-M8
35H	35	0	10	0	38.3	2-M8
38H	38	+0.025	10	+0.036	41.3	2-M8
38H	38	0	10	0	41.3	2-M8
40H	40	+0.025	12	+0.043	43.3	2-M8
40H	40	0	12	0	43.3	2-M8
42H	42	+0.025	12	+0.043	45.3	2-M8
42H	42	0	12	0	45.3	2-M8
45H	45	+0.025	14	+0.043	48.8	2-M10
45H	45	0	14	0	48.8	2-M10
48H	48	+0.025	14	+0.043	51.8	2-M10
48H	48	0	14	0	51.8	2-M10
新規格モータ対応
穴径呼び	穴径（d1・d2）		キー溝幅（W1・W2）		キー溝高さ（T1・T2）	止めねじ穴（M）
公差	G7, F7		H9		+0.3 0	-
14N	14	+0.024	5	+0.030	16.3	2-M4
14N	14	+0.006	5	0	16.3	2-M4
19N	19	+0.028	6	+0.030	21.8	2-M5
19N	19	+0.007	6	0	21.8	2-M5
24N	24	+0.028	8	+0.036	27.3	2-M6
24N	24	+0.007	8	0	27.3	2-M6
28N	28	+0.028	8	+0.036	31.3	2-M6
28N	28	+0.007	8	0	31.3	2-M6
38N	38	+0.050	10	+0.036	41.3	2-M8
38N	38	+0.025	10	0	41.3	2-M8
42N	42	+0.050	12	+0.043	45.3	2-M8
42N	42	+0.025	12	0	45.3	2-M8
48N	48	+0.050	14	+0.043	51.8	2-M10
48N	48	+0.025	14	0	51.8	2-M10

※新 JIS 規格対応のφ11以下と、新規格モータ対応のφ11は、旧 JIS（2 種）規格と同じ内容になります。
※ AL-035 の場合、穴径を問わず公差は + 0.05+ 0 となります。また止めねじサイズは M3となります。

止めねじの端面からの距離

型番	AL-035	AL-050	AL-070	AL-075	AL-090	AL-095	AL-100	AL-110
止めねじの端面からの距離C［mm］	3.5	7.5	9	10	12	12	12	15

型番リスト

表示件数:

型番	穴径 d1(φ)	穴径 d2(φ)	許容トルク（範囲）(N・m)	外径(φ)	許容トルク(N・m)	慣性モーメント(kg・m2)	全長(mm)	本体材質	許容偏心(mm)	許容偏角(deg)	許容ミスアラインメント	最高回転数（範囲）(r/min)	許容エンドプレイ(±)(mm)	特性	最高回転速度(r/min)	最大軸穴径（下穴品） D1max(φ)	許容偏心範囲(mm)	軸穴仕様	軸穴仕上げ	キー溝規格	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AL-035	-	-	～1.00	16.1	0.5	0.38×10^-6	20.5	アルミニウム	0.1	0.5	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.3	振動吸収 / 軸穴未加工品	18000	8	0.02～0.2	-	-	-	10	1個	1,500円( 1,650円 )	在庫品1日目当日出荷可能
AL-035 6-6	6	6	～1.00	16.1	0.5	0.38×10^-6	20.5	アルミニウム	0.1	0.5	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.3	振動吸収	18000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,248円( 4,673円 )	15日目
AL-035 6-7	6	7	～1.00	16.1	0.5	0.38×10^-6	20.5	アルミニウム	0.1	0.5	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.3	振動吸収	18000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,494円( 4,943円 )	15日目
AL-035 7-7	7	7	～1.00	16.1	0.5	0.38×10^-6	20.5	アルミニウム	0.1	0.5	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.3	振動吸収	18000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,607円( 5,068円 )	15日目
AL-035 7-8	7	8	～1.00	16.1	0.5	0.38×10^-6	20.5	アルミニウム	0.1	0.5	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.3	振動吸収	18000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,326円( 4,759円 )	15日目
AL-050 6-6	6	6	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,367円( 4,804円 )	15日目
AL-050 6-7	6	7	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,367円( 4,804円 )	15日目
AL-050 6-8	6	8	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,569円( 5,026円 )	15日目
AL-050 6-9	6	9	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,735円( 5,209円 )	15日目
AL-050 6-10	6	10	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,569円( 5,026円 )	15日目
AL-050 6-11	6	11	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,367円( 4,804円 )	15日目
AL-050 6-12H	6	12	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,569円( 5,026円 )	15日目
AL-050 6-14H	6	14	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 6-15H	6	15	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 6-16H	6	16	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,569円( 5,026円 )	15日目
AL-050 7-7	7	7	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,367円( 4,804円 )	15日目
AL-050 7-8	7	8	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,367円( 4,804円 )	15日目
AL-050 7-9	7	9	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,367円( 4,804円 )	15日目
AL-050 7-10	7	10	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,367円( 4,804円 )	15日目
AL-050 7-11	7	11	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,367円( 4,804円 )	15日目
AL-050 7-12H	7	12	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,381円( 4,819円 )	15日目
AL-050 7-14H	7	14	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 7-15H	7	15	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 7-16H	7	16	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 8-8	8	8	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	5,041円( 5,545円 )	在庫品1日目当日出荷可能
AL-050 8-9	8	9	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,367円( 4,804円 )	15日目
AL-050 8-10	8	10	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,735円 4,024円 ( 4,426円 )	在庫品1日目当日出荷可能
AL-050 8-11	8	11	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,569円( 5,026円 )	15日目
AL-050 8-12H	8	12	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,955円( 5,451円 )	15日目
AL-050 8-14H	8	14	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 8-15H	8	15	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,569円( 5,026円 )	15日目
AL-050 8-16H	8	16	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 9-9	9	9	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,367円( 4,804円 )	15日目
AL-050 9-10	9	10	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,569円( 5,026円 )	15日目
AL-050 9-11	9	11	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,367円( 4,804円 )	15日目
AL-050 9-12H	9	12	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,569円( 5,026円 )	15日目
AL-050 9-14H	9	14	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,735円( 5,209円 )	15日目
AL-050 9-15H	9	15	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 9-16H	9	16	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 10-11	10	11	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,735円( 5,209円 )	15日目
AL-050 10-12H	10	12	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,735円( 5,209円 )	15日目
AL-050 10-14H	10	14	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,735円( 5,209円 )	15日目
AL-050 10-15H	10	15	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 10-16H	10	16	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 11-11	11	11	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	丸穴+タップ穴付	d1,d2：旧JIS(2種)	10	1個	4,367円( 4,804円 )	15日目
AL-050 11-12H	11	12	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 11-14H	11	14	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,735円( 5,209円 )	15日目
AL-050 11-15H	11	15	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 11-16H	11	16	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴加工品	キー溝＋タップ穴(d1ｷｰ溝なし)	d1：旧JIS(2種)/d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 12H-12H	12	12	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴追加工	キー溝+タップ穴	d1,d2：新JIS	10	1個	5,041円( 5,545円 )	在庫品1日目当日出荷可能
AL-050 12H-14H	12	14	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴追加工	キー溝+タップ穴	d1,d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 12H-15H	12	15	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴追加工	キー溝+タップ穴	d1,d2：新JIS	10	1個	4,735円( 5,209円 )	15日目
AL-050 12H-16H	12	16	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴追加工	キー溝+タップ穴	d1,d2：新JIS	10	1個	4,735円( 5,209円 )	15日目
AL-050 14H-14H	14	14	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴追加工	キー溝+タップ穴	d1,d2：新JIS	10	1個	4,498円( 4,948円 )	15日目
AL-050 14H-15H	14	15	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴追加工	キー溝+タップ穴	d1,d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 14H-16H	14	16	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴追加工	キー溝+タップ穴	d1,d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 15H-15H	15	15	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴追加工	キー溝+タップ穴	d1,d2：新JIS	10	1個	5,292円( 5,821円 )	在庫品1日目当日出荷可能
AL-050 15H-16H	15	16	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴追加工	キー溝+タップ穴	d1,d2：新JIS	10	1個	4,367円( 4,804円 )	15日目
AL-050 16H-16H	16	16	1.01～3.00	27	1.5	5.10×10^-6	43.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0.5	振動吸収	12000	-	0.02～0.2	軸穴追加工	キー溝+タップ穴	d1,d2：新JIS	10	1個	4,735円( 5,209円 )	15日目
AL-070	-	-	1.01～3.00	35	3	1.79×10^-5	49.2	アルミニウム	0.2	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0.5	振動吸収 / 軸穴未加工品	9000	20	0.02～0.2	-	-	-	10	1個	1,930円( 2,123円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

2個のハブの間に緩衝ゴム（ニトリルゴム）をはさみ込んだだけのシンプルな構造のカップリング。
【特長】
・ハブの材質にアルミ合金を採用し、軽量。
・軸への取り付けはハブ外周部にストレートエッジをあてるだけで心出しが簡単に行える。
・構造がシンプルなため低価格なのも魅力のひとつ。
・最大1.0°の偏角を許容。取り付け誤差による反力が極小。
【用途】
・汎用モータ、ポンプ、ファン、繊維機械。

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2022年3月21日以降、対象製品・型式のアルミ合金製ハブ表面処理を、バレル研磨からショットブラストへ変更いたします。
※製品の仕様・寸法に変更はありません。引き続きグリーン製品として販売いたします。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品スパフレックス（ジョーカップリング）ALモデル	スターフレックス（ジョーカップリング）ALS（R）モデル	MOR フレキシブルカップリングオルダムタイプ	フレキシブルカップリングダブルディスクタイプ AHD	カップリング　高剛性（外径65）ディスク形/面圧タイプ/サーボモータ対応	スターフレックス（ジョーカップリング）ALS（B）モデル	MSF フレキシブルカップリングセレーションタイプ	ディスク形カップリングセットスクリュータイプ（シングルディスク）SHDS	カップリング　ジョースパイダ形セットスクリュー・キー溝タイプ	スリット形カップリングセットスクリュータイプ SRBシリーズ	L／SS フレキシブルカップリングジョーマックス標準タイプ	スターフレックス（ジョーカップリング）ALS（Y）モデル
メーカー	三木プーリ	三木プーリ	鍋屋バイテック	アイセル	ミスミ	三木プーリ	鍋屋バイテック	SUNGIL（ソンイル）	ミスミ	SUNGIL（ソンイル）	鍋屋バイテック	三木プーリ
通常価格	237円～	293円～	1,070円～	15,198円	-	444円～	156円～	6,646円～	-	1,143円～	195円～	293円～
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	3日目	9日目～	在庫品1日目～当日出荷可能	6日目～	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	9日目～
種類詳細	ジョータイプ	ジョータイプ	-	-	-	ジョータイプ	-	-	ジョー・スパイダ形	-	-	ジョータイプ
種類	本体	本体	-	-	-	本体	-	-	本体	-	-	本体
用途	標準 / ステッピングモータ	標準 / サーボモータ / ステッピングモータ / エンコーダ	-	-	-	標準	-	-	標準	-	-	標準 / サーボモータ / ステッピングモータ / エンコーダ
緩衝部材質	二トリルゴム	ポリウレタン樹脂	-	-	-	ポリウレタン樹脂	-	-	-	-	-	ポリウレタン樹脂
使用温度範囲(℃)	-20::80	-30::80	-	-	-	-30::80	-	-	-40::100	-	-	-30::80
