XALシリーズ超硬不等リード不等分割スクエアエンドミル 4枚刃/5Dタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 2,640円～ 8,250円

税込価格: 2,904円～ 9,075円

【特長】・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮・XALシリー...

詳細情報を確認する

加工用途（加工形状）：

平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
工具材質：

超硬
被削材：

一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 / 樹脂
ねじれ角：

不等リード・不等分割
コーティング：

鋼用
標準/追加工区分：

メーカー標準品
刃数(枚)：

4
コーナー形状：

アタリ付き
CAM・工具管理ソフト用データ：

tebis / Zoller
CADデータ有無(2D/3D)：

2D/3D
刃径公差：

-0.03～0
シャンク径公差：

h6
●在庫品　□製作品：

●

(i)ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定7件の候補があります。

My部品表保存
比較

数量：
価格を確認

外形図

型番リスト

表示件数:

型番	刃径(mm)	刃長(mm)	シャンク径(mm)	全長(mm)	図	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

XAL-VHEM4XL3	3	15	6	55	1	1個	2,640円( 2,904円 )	在庫品1日目当日出荷可能
XAL-VHEM4XL4	4	20	6	60	1	1個	2,780円( 3,058円 )	在庫品1日目当日出荷可能
XAL-VHEM4XL5	5	25	6	65	1	1個	2,980円( 3,278円 )	在庫品1日目当日出荷可能
XAL-VHEM4XL6	6	30	6	75	2	1個	3,360円( 3,696円 )	在庫品1日目当日出荷可能
XAL-VHEM4XL8	8	40	8	90	2	1個	4,870円( 5,357円 )	在庫品1日目当日出荷可能
XAL-VHEM4XL10	10	50	10	100	2	1個	5,800円( 6,380円 )	在庫品1日目当日出荷可能
XAL-VHEM4XL12	12	60	12	110	2	1個	8,250円( 9,075円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・XALシリーズに40/41°ネジレの不等リード刃長5Dエキストラロングタイプ
・不等分割/不等リード採用により、ビビリを抑制し、仕上がり面精度向上、高能率加工を実現
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください

(i)ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

技術情報

規格・価格

型番		刃長 l	全長 L	シャンク径 d
	刃径D	刃長 l	全長 L	シャンク径 d
XAL-VHEM4XL	3	15	55	6
	4	20	60	6
	5	25	65	6
	6	30	75	6
	8	40	90	8
	10	50	100	10
	12	60	110	12

特徴・使用例

適用被削材

一般鋼・合金鋼（S45C～S55C、SS、SCM）	調質鋼（PX、NAK、HPM、STAVAX）	高硬度鋼（SKD、DAC、DC、SKH）			ステンレス鋼（SUS303、SUS304）	鋳鉄（FC、FCD）	アルミ合金	チタン合金	銅合金	グラファイト	樹脂
～40HRC	～45HRC	～55HRC	～60HRC	～65HRC	～35HRC	鋳鉄（FC、FCD）	アルミ合金	チタン合金	銅合金	グラファイト	樹脂
◎	◎				◎	○	○	○	○		○

◎=最適 ○=適

ラインナップ

刃長1.5D スタブタイプ

刃長2D ショートタイプ

型番 XAL-VHEM4B

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

型番 XAL-VHEM4S

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

刃長3D レギュラータイプ

刃長4D ロングタイプ

型番 XAL-VHEM4R

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

型番 XAL-VHEM4L

5本以上ご注文でさらにお得
再研磨+再コーティング可能

特長

潤滑性に優れたXALコートを採用
不等リードと不等分割
振動を抑え、安定性を強化、仕上げ加工にも最適

不等リード+不等分割＝ビビり振動を抑制！

振動しやすい加工物に対して、振動を抑える特性を指向したデザイン
加工物の表面がきれいに仕上がります！

【不等リードとは？】
同一エンドミルの各切れ刃のねじれ角度を変化させることにより、振動発生時の減衰性促進によるビビり抑制が期待できます。

【不等分割とは？】
底刃の分割を不均一にすることで、切削時工具振動の周期性を打ち消します。

性能・試験情報

XAL-VHEM4XL10 加工テスト結果

XAL不等リード・不等分割エンドミル加工テスト事例
長寿命と安定加工を実現します。

■ 一般鋼S50C 加工事例

使用工具	XAL-VHEM4XL10
被削材	S50C
加工方法	側面切削
回転数	2,000min-1
送り	300mm/min
切り込み量	Ad: 45mm Rd: 0.01mm
クーラント	水溶性

まとめ買いでさらにお得に！

低価格にて提供。工具費用の削減に貢献します！

技術情報

Q アルミやステンレスのエンドミルを一本に集約できませんか？
A 不等リード・不等分割エンドミルは防振効果があるので
アルミでもステンレス鋼でも良好な面粗度を実現できます。

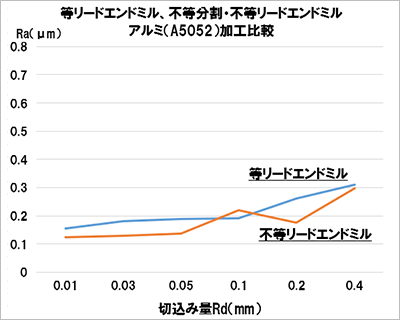

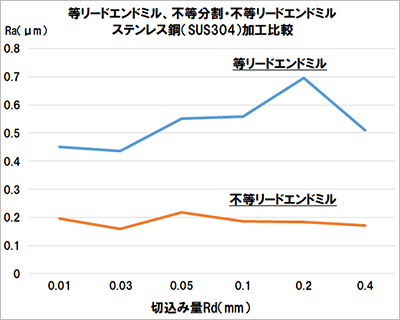

アルミ加工での面粗さ		ステンレス加工での面粗さ

Q ミスミの不等リードエンドミルは、再研磨可能ですか？
A ミスミ品であれば不等リードの再研磨は対応可能です。

推奨切削条件

XAL不等リード・不等分割エンドミルによる側面切削

・機械、チャックは剛性のある精度の高いものをご使用ください。
・切削油は被削材に適したものを選定してください。
・ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
・エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
・側面切削ではダウンカットでご使用ください。
・側面切削でビビりが生じた場合は切削条件を下げてご使用ください。

■側面切削加工

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD）		ステンレス鋼		銅合金/アルミ合金		チタン合金		インコネル、ハステロイ
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	110	8,430	80	5,930	80	6,380	140	10,950	50	4,490	20	1,720
4	130	6,320	90	4,450	100	4,780	170	8,220	60	3,370	20	1,290
5	150	5,060	100	3,560	130	3,830	190	6,570	80	2,690	30	1,030
6	180	4,210	120	2,970	150	3,190	230	5,480	90	2,240	40	860
8	220	3,160	160	2,220	170	2,390	290	4,110	110	1,680	50	640
10	280	2,790	190	1,950	240	1,910	360	3,630	150	1,350	60	520
12	290	2,330	200	1,620	230	1,590	370	3,030	150	1,120	60	430
Ad	≦4.5D								≦4D
Rd	≦0.1D								≦0.05D
