ミスミ

XALシリーズ超硬キー溝用エンドミル 2枚刃/ショートタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
規格拡大
一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): -

税込価格: -

【特長】・プラス・マイナス公差別のキー溝加工用シリーズ・潤滑性に優れたコーティ...

詳細情報を確認する

工具材質：

超硬
被削材：

一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
コーティング：

鋼用
刃数(枚)：

2
ねじれ角詳細：

25

(i)ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

型番

未確定56件の候補があります。

My部品表保存
比較

数量：
価格を確認

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数:

型番	加工用途（加工形状）	ねじれ角	標準/追加工区分	刃径(mm)	刃長(mm)	首下長(mm)	シャンク径(mm)	全長(mm)	コーナー形状	CAM・工具管理ソフト用データ	CADデータ有無(2D/3D)	首径(mm)	●在庫品　□製作品	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SN-XAL-KMEM2S2-[4-20/1]-3	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	2	3	4 ～ 20	6	45	ピンカド	-	-	1.5～1.8	□	1個	-( - )	3日目
SN-XAL-KMEM2S3-[6-20/1]-5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	3	5	6 ～ 20	6	45	ピンカド	-	-	2.5～2.8	□	1個	-( - )	3日目
SN-XAL-KMEM2S4-[8-20/1]-7	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	4	7	8 ～ 20	6	45	ピンカド	-	-	3.5～3.8	□	1個	-( - )	3日目
SN-XAL-KMEM2S5-[9-25/1]-8	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	5	8	9 ～ 25	6	50	ピンカド	-	-	4.5～4.8	□	1個	-( - )	3日目
SN-XAL-KMEM2S6-[9-25/1]-8	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	6	8	9 ～ 25	6	50	ピンカド	-	-	5.5～5.8	□	1個	-( - )	3日目
SN-XAL-KMEM2S8-[12-35/1]-11	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	8	11	12 ～ 35	8	60	ピンカド	-	-	7.5～7.8	□	1個	-( - )	3日目
SN-XAL-KMEM2S10-[14-40/1]-13	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	10	13	14 ～ 40	10	70	ピンカド	-	-	9.5～9.8	□	1個	-( - )	3日目
SN-XAL-KPEM2S2-[4-20/1]-3	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	2	3	4 ～ 20	6	45	ピンカド	-	-	1.5～1.8	□	1個	-( - )	3日目
SN-XAL-KPEM2S3-[6-20/1]-5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	3	5	6 ～ 20	6	45	ピンカド	-	-	2.5～2.8	□	1個	-( - )	3日目
SN-XAL-KPEM2S4-[8-20/1]-7	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	4	7	8 ～ 20	6	45	ピンカド	-	-	3.5～3.8	□	1個	-( - )	3日目
SN-XAL-KPEM2S5-[9-25/1]-8	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	5	8	9 ～ 25	6	50	ピンカド	-	-	4.5～4.8	□	1個	-( - )	3日目
SN-XAL-KPEM2S6-[9-25/1]-8	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	6	8	9 ～ 25	6	50	ピンカド	-	-	5.5～5.8	□	1個	-( - )	3日目
SN-XAL-KPEM2S7-[11-35/1]-10	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	7	10	11 ～ 35	8	60	ピンカド	-	-	6.5～6.8	□	1個	-( - )	3日目
SN-XAL-KPEM2S8-[12-35/1]-11	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	8	11	12 ～ 35	8	60	ピンカド	-	-	7.5～7.8	□	1個	-( - )	3日目
SN-XAL-KPEM2S10-[14-40/1]-13	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	10	13	14 ～ 40	10	70	ピンカド	-	-	9.5～9.8	□	1個	-( - )	3日目
SN-XAL-KPEM2S12-[17-39/1]-16	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	12	16	17 ～ 39	12	75	ピンカド	-	-	11.5～11.8	□	1個	-( - )	3日目
SNR-XAL-KMEM2S4-[8-20/1]-[5-7/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	4	5 ～ 7	8 ～ 20	6	45	ピンカド	-	-	2.8～3	□	1個	-( - )	3日目
SNR-XAL-KMEM2S5-[9-25/1]-[5-8/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	5	5 ～ 8	9 ～ 25	6	50	ピンカド	-	-	3.8～4	□	1個	-( - )	3日目
SNR-XAL-KMEM2S6-[9-25/1]-[5-8/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	6	5 ～ 8	9 ～ 25	6	50	ピンカド	-	-	4.8～5	□	1個	-( - )	3日目
SNR-XAL-KMEM2S8-[12-35/1]-[5-11/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	8	5 ～ 11	12 ～ 35	8	60	ピンカド	-	-	6.8～7	□	1個	-( - )	3日目
SNR-XAL-KMEM2S10-[14-40/1]-[5-13/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	10	5 ～ 13	14 ～ 40	10	70	ピンカド	-	-	8.8～9	□	1個	-( - )	3日目
SNR-XAL-KPEM2S4-[8-20/1]-[5-7/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	4	5 ～ 7	8 ～ 20	6	45	ピンカド	-	-	2.8～3	□	1個	-( - )	3日目
SNR-XAL-KPEM2S5-[9-25/1]-[5-8/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	5	5 ～ 8	9 ～ 25	6	50	ピンカド	-	-	3.8～4	□	1個	-( - )	3日目
SNR-XAL-KPEM2S6-[9-25/1]-[5-8/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	6	5 ～ 8	9 ～ 25	6	50	ピンカド	-	-	4.8～5	□	1個	-( - )	3日目
SNR-XAL-KPEM2S7-[11-35/1]-[5-10/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	7	5 ～ 10	11 ～ 35	8	60	ピンカド	-	-	5.8～6	□	1個	-( - )	3日目
SNR-XAL-KPEM2S8-[12-35/1]-[5-11/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	8	5 ～ 11	12 ～ 35	8	60	ピンカド	-	-	6.8～7	□	1個	-( - )	3日目
SNR-XAL-KPEM2S10-[14-40/1]-[5-13/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	10	5 ～ 13	14 ～ 40	10	70	ピンカド	-	-	8.8～9	□	1個	-( - )	3日目
SNR-XAL-KPEM2S12-[17-39/1]-[5-16/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（首逃しのみ）	12	5 ～ 16	17 ～ 39	12	75	ピンカド	-	-	10.8～11	□	1個	-( - )	3日目
T-XAL-KMEM2S4	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（刃先・刃径・首逃し等）	4	7	-	6	45	ピンカド	-	-	-	□	1個	-( - )	5日目
T-XAL-KMEM2S5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（刃先・刃径・首逃し等）	5	8	-	6	50	ピンカド	-	-	-	□	1個	-( - )	5日目
T-XAL-KMEM2S6	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（刃先・刃径・首逃し等）	6	8	-	6	50	ピンカド	-	-	-	□	1個	-( - )	5日目
T-XAL-KMEM2S8	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（刃先・刃径・首逃し等）	8	11	-	8	60	ピンカド	-	-	-	□	1個	-( - )	5日目
T-XAL-KMEM2S10	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（刃先・刃径・首逃し等）	10	13	-	10	70	ピンカド	-	-	-	□	1個	-( - )	5日目
T-XAL-KPEM2S4	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（刃先・刃径・首逃し等）	4	7	-	6	45	ピンカド	-	-	-	□	1個	-( - )	5日目
T-XAL-KPEM2S5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（刃先・刃径・首逃し等）	5	8	-	6	50	ピンカド	-	-	-	□	1個	-( - )	5日目
T-XAL-KPEM2S6	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（刃先・刃径・首逃し等）	6	8	-	6	50	ピンカド	-	-	-	□	1個	-( - )	5日目
T-XAL-KPEM2S7	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（刃先・刃径・首逃し等）	7	10	-	8	60	ピンカド	-	-	-	□	1個	-( - )	5日目
T-XAL-KPEM2S8	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（刃先・刃径・首逃し等）	8	11	-	8	60	ピンカド	-	-	-	□	1個	-( - )	5日目
T-XAL-KPEM2S10	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（刃先・刃径・首逃し等）	10	13	-	10	70	ピンカド	-	-	-	□	1個	-( - )	5日目
T-XAL-KPEM2S12	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	追加工（刃先・刃径・首逃し等）	12	16	-	12	75	ピンカド	-	-	-	□	1個	-( - )	5日目
XAL-KMEM2S2	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	2	3	-	6	45	ピンカド	-	-	-	-	1個	2,090円( 2,299円 )	在庫品1日目当日出荷可能
XAL-KMEM2S3	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	3	5	-	6	45	ピンカド	tebis / Zoller	2D/3D	-	-	1個	2,460円( 2,706円 )	在庫品1日目当日出荷可能
XAL-KMEM2S4	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	4	7	-	6	45	ピンカド	tebis / Zoller	2D/3D	-	-	1個	2,690円( 2,959円 )	在庫品1日目当日出荷可能
XAL-KMEM2S5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	5	8	-	6	50	ピンカド	tebis / Zoller	2D/3D	-	-	1個	2,910円( 3,201円 )	在庫品1日目当日出荷可能
XAL-KMEM2S6	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	6	8	-	6	50	ピンカド	tebis / Zoller	2D/3D	-	-	1個	3,020円( 3,322円 )	在庫品1日目当日出荷可能
XAL-KMEM2S8	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	8	11	-	8	60	ピンカド	tebis / Zoller	2D/3D	-	-	1個	3,890円( 4,279円 )	在庫品1日目当日出荷可能
XAL-KMEM2S10	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	10	13	-	10	70	ピンカド	tebis / Zoller	2D/3D	-	-	1個	4,810円( 5,291円 )	在庫品1日目当日出荷可能
XAL-KPEM2S2	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	2	3	-	6	45	ピンカド	tebis / Zoller	2D/3D	-	-	1個	2,090円( 2,299円 )	在庫品1日目当日出荷可能
XAL-KPEM2S3	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	3	5	-	6	45	ピンカド	tebis / Zoller	2D/3D	-	-	1個	2,460円( 2,706円 )	在庫品1日目当日出荷可能
XAL-KPEM2S4	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	4	7	-	6	45	ピンカド	tebis / Zoller	2D/3D	-	-	1個	2,690円( 2,959円 )	在庫品1日目当日出荷可能
XAL-KPEM2S5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	5	8	-	6	50	ピンカド	tebis / Zoller	2D/3D	-	-	1個	2,910円( 3,201円 )	在庫品1日目当日出荷可能
XAL-KPEM2S6	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	6	8	-	6	50	ピンカド	tebis / Zoller	2D/3D	-	-	1個	3,020円( 3,322円 )	在庫品1日目当日出荷可能
XAL-KPEM2S7	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	7	10	-	8	60	ピンカド	tebis / Zoller	2D/3D	-	-	1個	3,600円( 3,960円 )	在庫品1日目当日出荷可能
XAL-KPEM2S8	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	8	11	-	8	60	ピンカド	tebis / Zoller	2D/3D	-	-	1個	3,890円( 4,279円 )	在庫品1日目当日出荷可能
XAL-KPEM2S10	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	10	13	-	10	70	ピンカド	tebis / Zoller	2D/3D	-	-	1個	4,810円( 5,291円 )	在庫品1日目当日出荷可能
XAL-KPEM2S12	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り	弱ネジレ(1～29°)	メーカー標準品	12	16	-	12	75	ピンカド	tebis / Zoller	2D/3D	-	-	1個	6,570円( 7,227円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・プラス・マイナス公差別のキー溝加工用シリーズ
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

(i)ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q キー溝加工を高精度に加工するためのポイントは？
A 切削抵抗を小さくするため切り込み量を少なくし、刃先負担が一定になる
工具軌跡にすることが、キー溝の加工には最適と言えます。

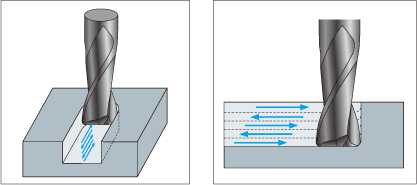

往復ジグザグ工具軌跡

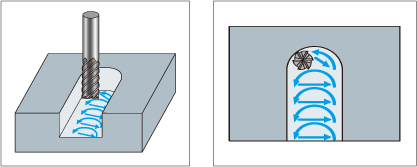

トロコイド工具軌跡

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削ではダウンカットでご使用ください。

型番 XAL-KMEM2S / XAL-KPEM2S

■溝切削・側面切削

被削材	機械構造用炭素鋼（S45C～S55C）			合金工具鋼（SKD、SUS、SCM）			調質鋼（35～40HRC）（HPM、NAK）			銅合金・アルミ合金
刃径 D	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）
刃径 D	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）
0.1	70	150	33,600	60	130	33,600	30	60	33,600	110	210	52,500
0.2	90	190	33,600	80	160	33,600	40	70	33,600	150	290	52,500
0.3	120	230	33,600	80	170	33,600	60	120	33,600	180	360	52,500
0.4	130	250	33,600	90	190	33,600	60	130	28,880	200	400	52,500
0.5	130	250	32,550	90	190	26,250	60	130	23,100	210	420	52,500
0.6	130	250	28,350	90	190	20,480	60	130	17,850	240	480	52,500
0.7	130	250	25,200	90	190	17,850	60	130	15,750	260	530	52,500
0.8	130	250	22,580	90	190	16,280	70	140	14,180	300	610	52,500
0.9	130	250	19,950	90	190	14,180	70	140	12,600	340	670	51,450
1	130	250	18,380	90	190	13,130	70	140	11,550	370	740	49,880
1.2	130	250	15,750	90	190	11,030	70	140	9,770	360	710	42,530
1.3	130	250	14,700	90	190	10,400	70	140	9,140	350	690	39,900
1.5	130	250	13,130	90	190	9,350	70	140	8,300	340	670	33,600
1.8	140	270	11,030	90	190	7,880	70	140	7,140	340	670	29,400
2	140	270	10,190	90	190	7,350	70	150	6,620	330	650	25,200
2.5	170	340	8,610	90	190	6,410	70	150	5,570	370	740	21,000
3	180	360	7,250	110	210	5,570	80	160	4,620	420	840	16,800
3.5	200	400	6,300	130	250	4,830	80	170	3,990	440	880	14,700
4	220	440	5,670	130	260	4,410	90	190	3,680	470	950	12,600
4.5	250	500	5,360	140	270	4,100	100	200	3,360	530	1,050	11,030
5	280	570	5,040	140	270	3,680	110	210	3,150	570	1,130	9,980
5.5	280	570	4,620	140	270	3,360	110	210	2,840	570	1,130	9,240
6	280	570	4,200	140	270	3,050	110	210	2,630	560	1,110	8,300
7	280	570	3,570	140	270	2,630	110	210	2,210	560	1,110	7,250
8	270	550	3,150	130	260	2,310	110	210	2,000	550	1,090	6,200
9	270	550	2,730	130	260	2,000	110	210	1,580	540	1,070	5,570
10	260	530	2,520	130	260	1,790	100	200	1,580	530	1,050	4,940
11	260	530	2,310	130	260	1,680	100	200	1,420	530	1,050	4,620
12	260	530	2,100	130	260	1,470	100	200	1,260	540	1,070	4,200
14	240	470	1,840	130	250	1,310	90	180	1,050	480	960	3,680
16	210	420	1,580	120	240	1,160	80	170	840	420	840	3,150
20	160	320	1,260	90	190	840	60	130	630	320	630	2,520
刃径D	Ad		Rd	Ad		Rd	Ad		Rd	Ad		Rd
刃径D	溝	側面		溝	側面		溝	側面		溝	側面
D<1	≦0.02D	≦1.5D	≦0.05D	≦0.02D	≦1.5D	≦0.05D	≦0.02D	≦1.5D	≦0.05D	≦0.1D	≦1.5D	≦0.1D
1≦D＜3	≦0.05D		≦0.07D	≦0.05D		≦0.07D	≦0.05D		≦0.07D	≦0.2D		≦0.2D
3≦D＜6	≦0.15D		≦0.1D	≦0.15D		≦0.1D	≦0.15D		≦0.1D
6≦D	≦0.2D		≦0.15D	≦0.2D		≦0.15D	≦0.2D		≦0.15D
