XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/レギュラータイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
規格拡大
一部当日出荷可能

評価 4.6平均満足度4.6 この商品のレビューをみる（12件）

通常価格(税別): -

税込価格: -

【特長】・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮・Z方向への突...

詳細情報を確認する

規格・仕様：

XAL
一般鋼
3枚刃
R（レギュラー）

工具材質：

超硬
被削材：

一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角：

強ネジレ(45～60°)
コーティング：

鋼用
刃数(枚)：

3

(i)ご注意

切削条件は、外形図タブの下方をご覧ください。
XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

型番

未確定120件の候補があります。

My部品表保存
比較

数量：
価格を確認

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数:

型番	加工用途（加工形状）	標準/追加工区分	刃径(mm)	刃長(mm)	首下長(mm)	シャンク径(mm)	全長(mm)	コーナー形状	CAM・工具管理ソフト用データ	CADデータ有無(2D/3D)	刃径公差	首径(mm)	図	●在庫品　□製作品	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SN-XAL-HEM3R1.5-[7-15/1]-6	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	6	7 ～ 15	6	60	アタリ付き	-	-	-0.02～0	1～1.3	-	□	1個	-( - )	3日目
SN-XAL-HEM3R1.8-[8-18/1]-7	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.8	7	8 ～ 18	6	60	アタリ付き	-	-	-0.02～0	1.3～1.6	-	□	1個	-( - )	3日目
SN-XAL-HEM3R2-[9-20/1]-8	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	8	9 ～ 20	6	60	アタリ付き	-	-	-0.02～0	1.5～1.8	-	□	1個	-( - )	3日目
SN-XAL-HEM3R2.5-[11-25/1]-10	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	10	11 ～ 25	6	60	アタリ付き	-	-	-0.02～0	2～2.3	-	□	1個	-( - )	3日目
SN-XAL-HEM3R2.8-[14-28/1]-13	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.8	13	14 ～ 28	6	60	アタリ付き	-	-	-0.02～0	2.3～2.6	-	□	1個	-( - )	3日目
SN-XAL-HEM3R3-[17-30/1]-16	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	16	17 ～ 30	6	60	アタリ付き	-	-	-0.02～0	2.5～2.8	-	□	1個	-( - )	3日目
SN-XAL-HEM3R3.5-[19-35/1]-18	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3.5	18	19 ～ 35	6	60	アタリ付き	-	-	-0.02～0	3～3.3	-	□	1個	-( - )	3日目
SN-XAL-HEM3R4-[19-35/1]-18	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	18	19 ～ 35	6	60	アタリ付き	-	-	-0.02～0	3.5～3.8	-	□	1個	-( - )	3日目
SN-XAL-HEM3R4.5-[20-35/1]-19	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	19	20 ～ 35	6	60	アタリ付き	-	-	-0.02～0	4～4.3	-	□	1個	-( - )	3日目
SN-XAL-HEM3R5-[22-35/1]-21	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	21	22 ～ 35	6	60	アタリ付き	-	-	-0.02～0	4.5～4.8	-	□	1個	-( - )	3日目
SN-XAL-HEM3R5.5-[22-35/1]-21	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	21	22 ～ 35	6	60	アタリ付き	-	-	-0.02～0	5～5.3	-	□	1個	-( - )	3日目
SN-XAL-HEM3R6-[26-42/1]-21	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	21	26 ～ 42	6	60	アタリ付き	-	-	-0.02～0	5.5～5.8	-	□	1個	-( - )	3日目
SN-XAL-HEM3R6.5-[28-46/1]-23	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6.5	23	28 ～ 46	8	70	アタリ付き	-	-	-0.02～0	6～6.3	-	□	1個	-( - )	3日目
SN-XAL-HEM3R7-[29-46/1]-24	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	24	29 ～ 46	8	70	アタリ付き	-	-	-0.02～0	6.5～6.8	-	□	1個	-( - )	3日目
SN-XAL-HEM3R8-[31-51/1]-26	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	26	31 ～ 51	8	75	アタリ付き	-	-	-0.02～0	7.5～7.8	-	□	1個	-( - )	3日目
SN-XAL-HEM3R9-[31-50/1]-26	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	26	31 ～ 50	10	80	アタリ付き	-	-	-0.02～0	8.5～8.8	-	□	1個	-( - )	3日目
SN-XAL-HEM3R10-[39-60/1]-34	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	34	39 ～ 60	10	90	アタリ付き	-	-	-0.02～0	9.5～9.8	-	□	1個	-( - )	3日目
SN-XAL-HEM3R11-[39-64/1]-34	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	11	34	39 ～ 64	12	100	アタリ付き	-	-	-0.02～0	10.5～10.8	-	□	1個	-( - )	3日目
SN-XAL-HEM3R12-[43-70/1]-38	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	38	43 ～ 70	12	100	アタリ付き	-	-	-0.02～0	11.5～11.8	-	□	1個	-( - )	3日目
SN-XAL-HEM3R16-[58-78/1]-48	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	48	58 ～ 78	16	110	アタリ付き	-	-	-0.02～0	15.5～15.8	-	□	1個	-( - )	3日目
SN-XAL-HEM3R20-[66-70/1]-56	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	20	56	66 ～ 70	20	130	アタリ付き	-	-	-0.02～0	19.5～19.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R1.5-[7-15/1]-6	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	6	7 ～ 15	6	60	ピンカド	-	-	-0.02～0	1～1.3	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R2-[9-20/1]-8	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	8	9 ～ 20	6	60	ピンカド	-	-	-0.02～0	1.5～1.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R2.5-[11-25/1]-10	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	10	11 ～ 25	6	60	ピンカド	-	-	-0.02～0	2～2.3	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R2.8-[14-28/1]-13	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.8	13	14 ～ 28	6	60	ピンカド	-	-	-0.02～0	2.3～2.6	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R3-[17-30/1]-16	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	16	17 ～ 30	6	60	ピンカド	-	-	-0.02～0	2.5～2.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R3.5-[19-35/1]-18	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3.5	18	19 ～ 35	6	60	ピンカド	-	-	-0.02～0	3～3.3	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R4-[19-35/1]-18	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	18	19 ～ 35	6	60	ピンカド	-	-	-0.02～0	3.5～3.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R4.5-[20-35/1]-19	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	19	20 ～ 35	6	60	ピンカド	-	-	-0.02～0	4～4.3	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R5-[22-35/1]-21	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	21	22 ～ 35	6	60	ピンカド	-	-	-0.02～0	4.5～4.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R6-[26-42/1]-21	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	21	26 ～ 42	6	60	ピンカド	-	-	-	5.5～5.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R7-[29-46/1]-24	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	24	29 ～ 46	8	70	ピンカド	-	-	-	6.5～6.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R8-[31-51/1]-26	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	26	31 ～ 51	8	75	ピンカド	-	-	-	7.5～7.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R10-[39-60/1]-34	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	34	39 ～ 60	10	90	ピンカド	-	-	-	9.5～9.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R12-[43-64/1]-38	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	38	43 ～ 64	12	100	ピンカド	-	-	-	11.5～11.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM3R16-[58-62/1]-48	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	48	58 ～ 62	16	110	ピンカド	-	-	-	15.5～15.8	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R4-[19-35/1]-[5-18/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 18	19 ～ 35	6	60	アタリ付き	-	-	-0.02～0	2.8～3	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R4.5-[20-35/1]-[5-19/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	5 ～ 19	20 ～ 35	6	60	アタリ付き	-	-	-0.02～0	3.3～3.5	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R5-[22-35/1]-[5-21/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 21	22 ～ 35	6	60	アタリ付き	-	-	-0.02～0	3.8～4	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R5.5-[22-35/1]-[5-21/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	5 ～ 21	22 ～ 35	6	60	アタリ付き	-	-	-0.02～0	4.3～4.5	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R6-[26-42/1]-[5-21/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 21	26 ～ 42	6	60	アタリ付き	-	-	-0.02～0	4.8～5	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R6.5-[28-45/1]-[5-23/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6.5	5 ～ 23	28 ～ 45	8	70	アタリ付き	-	-	-0.02～0	5.3～5.5	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R7-[29-45/1]-[5-24/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	5 ～ 24	29 ～ 45	8	70	アタリ付き	-	-	-0.02～0	5.8～6	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R8-[31-51/1]-[5-26/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 26	31 ～ 51	8	75	アタリ付き	-	-	-0.02～0	6.8～7	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R9-[31-50/1]-[5-26/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	5 ～ 26	31 ～ 50	10	80	アタリ付き	-	-	-0.02～0	7.8～8	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R10-[39-60/1]-[5-34/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 34	39 ～ 60	10	90	アタリ付き	-	-	-0.02～0	8.8～9	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R11-[39-64/1]-[5-34/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	11	5 ～ 34	39 ～ 64	12	100	アタリ付き	-	-	-0.02～0	9.8～10	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R12-[43-70/1]-[5-38/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 38	43 ～ 70	12	100	アタリ付き	-	-	-0.02～0	10.8～11	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R16-[53-78/1]-[10-48/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 48	53 ～ 78	16	110	アタリ付き	-	-	-0.02～0	14.8～15	-	□	1個	-( - )	3日目
SNR-XAL-HEM3R20-[66-70/1]-[5-56/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	20	5 ～ 56	66 ～ 70	20	130	アタリ付き	-	-	-0.02～0	18.8～19	-	□	1個	-( - )	3日目
SNR-XAL-HPEM3R4-[19-35/1]-[5-18/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 18	19 ～ 35	6	60	ピンカド	-	-	-0.02～0	2.8～3	-	□	1個	-( - )	3日目
SNR-XAL-HPEM3R4.5-[20-35/1]-[5-19/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	5 ～ 19	20 ～ 35	6	60	ピンカド	-	-	-0.02～0	3.3～3.5	-	□	1個	-( - )	3日目
SNR-XAL-HPEM3R5-[22-35/1]-[5-21/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 21	22 ～ 35	6	60	ピンカド	-	-	-0.02～0	3.8～4	-	□	1個	-( - )	3日目
SNR-XAL-HPEM3R6-[26-35/1]-[5-21/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 21	26 ～ 35	6	60	ピンカド	-	-	-	4.8～5	-	□	1個	-( - )	3日目
SNR-XAL-HPEM3R7-[29-45/1]-[5-24/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	5 ～ 24	29 ～ 45	8	70	ピンカド	-	-	-	5.8～6	-	□	1個	-( - )	3日目
SNR-XAL-HPEM3R8-[31-50/1]-[5-26/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 26	31 ～ 50	8	75	ピンカド	-	-	-	6.8～7	-	□	1個	-( - )	3日目
SNR-XAL-HPEM3R10-[39-60/1]-[5-34/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 34	39 ～ 60	10	90	ピンカド	-	-	-	8.8～9	-	□	1個	-( - )	3日目
SNR-XAL-HPEM3R12-[43-64/1]-[5-38/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 38	43 ～ 64	12	100	ピンカド	-	-	-	10.8～11	-	□	1個	-( - )	3日目
SNR-XAL-HPEM3R16-[53-65/1]-[10-48/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 48	53 ～ 65	16	110	ピンカド	-	-	-	14.8～15	-	□	1個	-( - )	3日目
T-XAL-HEM3R4	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	18	-	6	60	アタリ付き	-	-	-0.02～0	-	-	□	1個	-( - )	5日目

基本情報

【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・Z方向への突っ込みから横走り、繰り広げ加工までこれ1本
・3枚刃形状の採用により、ビビリに強く、ノンステップで突っ込みから溝加工まで可能

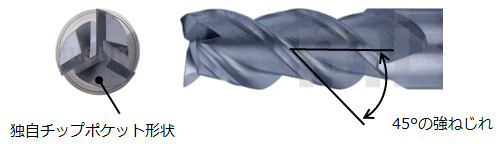

・独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削可能
・30°ネジレのスクエアエンドミルに比べ、回転・送り共に2倍以上の高速加工が可能
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

(i)ご注意

切削条件は、外形図タブの下方をご覧ください。
XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 多機能エンドミルとはどのようなエンドミルですか？
A 突込みから横方向への溝加工や、傾斜加工からのポケット加工、
壁面の側面加工など1本のエンドミルであらゆる方向の加工が
可能なエンドミルです。

多機能 3枚刃

Q ３枚刃のメリットは？
A 切削条件や切り屑排出性能など２枚刃と４枚刃の中間的な性質ですが
最も異なるのは、奇数刃で切れ刃が対角線上に向かい合わないため、
ビビリが発生しづらい形状となっています。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

型番 XAL-HEM3R / XAL-HPEM3R

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金・アルミ合金
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	310	19,920	260	14,880	170	12,890	380	23,910
1.5	350	16,600	290	12,400	200	10,740	410	19,920
2	410	13,340	350	9,960	230	8,630	500	16,000
2.5	500	10,710	420	8,000	290	6,930	590	12,850
3	560	8,930	470	6,670	320	5,780	670	10,710
4	560	6,670	530	4,990	350	4,360	670	8,000
5	560	5,360	520	3,990	380	3,470	680	6,430
6	560	4,460	440	3,360	390	2,890	680	5,360
8	520	3,360	440	2,520	410	2,150	620	4,030
10	480	2,680	420	2,000	370	1,730	580	3,210
12	480	2,210	380	1,680	350	1,470	580	2,650
16	480	1,680	340	1,260	290	1,100	580	2,020
20	410	1,310	300	1,000	260	870	480	1,580
Ad	≦0.5D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金・アルミ合金
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	430	24,850	330	19,460	240	15,470	510	29,820
1.5	480	20,710	380	16,210	270	12,890	580	24,850
2	570	16,630	450	13,020	330	10,350	690	19,960
2.5	680	13,360	530	10,460	390	8,320	830	16,030
3	770	11,130	600	8,720	440	6,930	920	13,360
4	790	8,350	650	6,510	470	5,200	950	10,020
5	830	6,670	670	5,200	500	4,150	990	8,000
6	980	5,570	740	4,360	520	3,470	1,190	6,680
8	980	4,200	710	3,260	500	2,570	1,190	5,040
10	870	3,360	680	2,630	470	2,050	1,040	4,030
12	870	2,780	670	2,150	420	1,730	1,040	3,340
16	750	2,100	590	1,630	350	1,310	900	2,520
20	600	1,680	470	1,310	310	1,030	720	2,020
Ad	≦1.5D		≦1.5D		≦1.5D		≦1.5D
Rd	≦0.2D		≦0.1D		≦0.1D		≦0.2D

XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/レギュラータイプ:関連画像

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/レギュラータイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/レギュラータイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/レギュラータイプ	MRCシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/レギュラータイプ	MRCシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ショートタイプ	TSCシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/レギュラータイプ	TSCシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ショートタイプ	TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/レギュラータイプ	MRCシリーズ超硬多機能スクエアエンドミル調質鋼加工用/4枚刃/45°ネジレ/ショート	MRCシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/レギュラータイプ	TSCシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ロングシャンク/ショートタイプ	TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/ショートタイプ/突込加工Zミル	XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/スタブタイプ	XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/レギュラータイプ	MRCシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ロングシャンク・ショートタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	2,970円～	-	-	-
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能
工具材質	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
刃数(枚)	3	3	3	3	3	4	4	4	3	4	3	4	3
