ミスミ

ミスミ

型番：VBB75
Ｖブロック　Ｂ型【2個入り】 Vﾌﾞﾛｯｸ

Ｖブロック　Ｂ型 VBB75

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.8平均満足度4.8 この商品のレビューをみる（5件） この商品のFAQをみる(1件)
通常単価(税別)
12,290円
税込単価
13,519円

機械仕上げと高精度な研削仕上げの2タイプからお選びください。サイズも豊富に揃え...

詳細情報を確認する

  • 商品タイプ：
    Vブロック
  • 型：
    B型
  • 本体/オプション：
    本体
  • 材質詳細：
    FC250
  • 1パック入数(個)：
    2

型番

VBB75 解除

Loading...

VBB75 の仕様・寸法情報

商品仕様

規格表

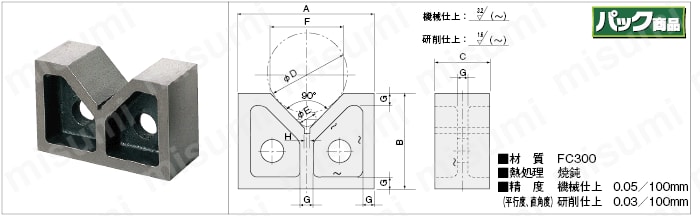

Ｖブロック　Ｂ型:関連画像
型番
VBB−S（機械仕上）
No.A×B×CDEFGH質量
(kg)
5051× 32× 2433725740.4
7576× 60× 3260745741.5
100102× 67× 417510551052.5
125127× 79× 518210601153.4
150152× 89× 6311010801358.1
200203×140×1021581111415622.2

[ ! ]この商品はパック単位での販売になります。
Ｖブロック　Ｂ型:関連画像

型番
VBB（研削仕上）
No.A×B×CDEFGH質量
(kg)
5051× 32× 2433725740.4
7576× 60× 3260745741.5
100102× 67× 417510551052.5
125127× 79× 518210601153.4
150152× 89× 6311010801358.1
200203×140×1021581111415622.2

[ ! ]この商品はパック単位での販売になります。

納期

Ｖブロック　Ｂ型:関連画像

Ｖブロック　Ｂ型:関連画像
Ｖブロック　Ｂ型:関連画像

型番リスト

表示件数:
  1. 1
型番
幅(mm)
奥行(mm)
高さ(mm)
種類
A寸法(mm)
適応パイプサイズ
質量(kg)
B(mm)
C(mm)
D(mm)
E(mm)
F(mm)
G(mm)
H(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

VBB75

76
32
60
研削仕上
76
φ9～61mm
1.5
60
32
60
7
45
7
4

1パック

2個入り

12,290円( 13,519円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

機械仕上げと高精度な研削仕上げの2タイプからお選びください。
サイズも豊富に揃えております。
定番商品をこの価格でご提供。

＞ミスミ測定工具・計測機器校正証明書つき商品はこちらをご覧ください。

校正付きの測定工具、計測機器について商品選定方法と校正付き商品についてご紹介しております。校正付き商品ご注文の際にご確認ください。

類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

VBB75で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Ｖブロック　Ｂ型の型番VBB75のページです。
型番VBB75に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

Ｖブロック　Ｂ型

Ｖブロック　Ｂ型

    Ｖブロック　Ａ型

    Ｖブロック　Ａ型

      ブロック（V溝付桝型・B級品）

      ブロック（V溝付桝型・B級品）

        A型精密ヤゲン台（Vブロック）

        A型精密ヤゲン台（Vブロック）

          石製精密定盤

          石製精密定盤

            スチールパラレル HGPシリーズ

            スチールパラレル HGPシリーズ

              JIS型精密検査用定盤（JIS1級）

              JIS型精密検査用定盤（JIS1級）

                B型精密ヤゲン台（A級仕上）

                B型精密ヤゲン台（A級仕上）

                  プリズム型Vブロック

                  プリズム型Vブロック

                    Vブロック（硬鋼製焼入）

                    Vブロック（硬鋼製焼入）

                      鋳鉄製箱型定盤,機械仕上げ・摺合仕上げ（A級・B級）の2種類

                      鋳鉄製箱型定盤,機械仕上げ・摺合仕上げ（A級・B級）の2種類

                        ブロック（V溝付桝型・A級品）

                        ブロック（V溝付桝型・A級品）

                          板金用タタキ定盤

                          板金用タタキ定盤
                            メーカー ミスミ ミスミ ユニセイキ ユニセイキ アズワン ニューストロング ナベヤ ユニセイキ ユニセイキ ユニセイキ ユニセイキ ユニセイキ ナベヤ
                            通常価格 5,070円～ 6,900円～ 36,116円～ 27,040円～ 54,068円～ 10,294円～ 85,850円～ 32,517円～ 75,493円～ 42,759円～ 31,171円～ 63,524円～ 104,550円～
                            通常出荷日 4日目   4日目   1日目   1日目～   15日目～   3日目～   4日目～   7日目～   4日目～   1日目～   在庫品1日目～   当日出荷可能 1日目～   3日目～
                            商品タイプ Vブロック Vブロック Vブロック Vブロック 石定盤 定盤用工具 定盤 - - Vブロック - - 定盤
                            型 B型 A型 - A型 - - - - - - - - -
                            本体/オプション 本体 本体 - - - - - - - - - - -
                            材質詳細 FC250 FC250 - - - - - - - - - - -
                            1パック入数(個) 2 2 - - - - - - - - - - -

                            Ｖブロック　Ｂ型のレビュー

                            評価 4.8 平均満足度：4.8 5件のレビュー
                            1. 星５
                              80%
                            2. 星４
                              20%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            治具として
                            評価 5.0満足度：5.02020/08/06
                            手ごろな値段でサイズもそろえ易い。丸物の押さえなどで躊躇無く使用できてよいと思う。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ケガキ治具
                            評価 5.0満足度：5.02020/05/29
                            安価で精度もそれなりで納期も早いのでまた機会があれば購入したいです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            丸物体（部品）の測定（ロードセル装置）に使用
                            評価 4.0満足度：4.02019/10/07
                            今回使用した目的は測定物（円筒）を購入ブロック（２つ）に平行に置き、ロードセル装置で物体を測定をしました。
                            必要測定精度に十分対応しており良かった。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具として
                            評価 5.0満足度：5.02019/04/14
                            切削時の油が結構残ってます。安価なのに精度があるのでリピートしてます。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            パイプの接続
                            評価 5.0満足度：5.02018/07/24
                            切削時の油が残っていますが、記載通りの精度で安くて大変満足しています。また購入したいと思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            5件全て見る

                            よくあるご質問（FAQ）

                            Q ミスミ製VブロックVBB50にて、校正証明書・トレーサビリティ体系図の提出は可能か？
                            A
                            申し訳ありませんが、対象外の商品の為、校正証明書の発行はできません。

                            この商品のバリエーション

                            型番
                            VBB-S100
                            VBB-S125
                            VBB-S150
                            VBB-S200
                            VBB-S50
                            VBB-S75
                            型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                            出荷日                            		幅
                            (mm)                             		奥行
                            (mm)                             		高さ
                            (mm)                             		種類 A寸法
                            (mm)                             		適応パイプサイズ 質量
                            (kg)                             		B
                            (mm)                             		C
                            (mm)                             		D
                            (mm)                             		E
                            (mm)                             		F
                            (mm)                             		G
                            (mm)                             		H
                            (mm)

                            7,720円

                            ( 8,492円 )

                            2個入り

                            		1パック -

                            4日目

                            		1024167機械仕上102φ11～74mm2.56741751055105

                            11,620円

                            ( 12,782円 )

                            2個入り

                            		1パック -

                            4日目

                            		1275179機械仕上127φ11～81mm3.47951821060115

                            13,080円

                            ( 14,388円 )

                            2個入り

                            		1パック -

                            4日目

                            		1526389機械仕上152φ11～108mm8.189631101080135

                            31,680円

                            ( 34,848円 )

                            2個入り

                            		1パック -

                            4日目

                            		203102140機械仕上203φ13～153mm22.214010215811114156

                            5,070円

                            ( 5,577円 )

                            2個入り

                            		1パック -

                            4日目

                            		512432機械仕上51φ9～34mm0.432243372574

                            5,890円

                            ( 6,479円 )

                            2個入り

                            		1パック -

                            4日目

                            		763260機械仕上76φ9～61mm1.560326074574
