ミスミ

細穴加工用パイプ電極【10～20個入り】

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
規格変更
値下げ
納期短縮
一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（20件）この商品のFAQをみる(1件)

通常価格(税別): 3,392円～ 8,131円

税込価格: 3,731円～ 8,944円

細穴パイプ電極機に使用が可能な電極線材料です。バラエティ豊富な

詳細情報を確認する

型番

未確定221件の候補があります。

My部品表保存
比較

数量：
価格を確認

表示件数:

型番	全長 L(mm)	外径 D(mm)	穴形状	材質	D公差(mm)	内径 d(mm)	入本数／1パック	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

EPBL0.5-300	300	0.5	一文字タイプ	黄銅	0～-0.01	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL0.5-400	400	0.5	一文字タイプ	黄銅	0～-0.01	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL0.6-300	300	0.6	一文字タイプ	黄銅	0～-0.01	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL0.6-400	400	0.6	一文字タイプ	黄銅	0～-0.01	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL0.7-300	300	0.7	一文字タイプ	黄銅	0～-0.01	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL0.7-400	400	0.7	一文字タイプ	黄銅	0～-0.01	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL0.8-300	300	0.8	一文字タイプ	黄銅	0～-0.01	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL0.8-400	400	0.8	一文字タイプ	黄銅	0～-0.01	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL0.9-300	300	0.9	一文字タイプ	黄銅	0～-0.01	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL0.9-400	400	0.9	一文字タイプ	黄銅	0～-0.01	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL1.0-300	300	1	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	6,255円( 6,881円 )	在庫品1日目当日出荷可能
EPBL1.0-400	400	1	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL1.1-300	300	1.1	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL1.1-400	400	1.1	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL1.2-300	300	1.2	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL1.2-400	400	1.2	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL1.3-300	300	1.3	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL1.3-400	400	1.3	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL1.4-300	300	1.4	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL1.4-400	400	1.4	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL1.5-300	300	1.5	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL1.6-300	300	1.6	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL1.6-400	400	1.6	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL1.7-300	300	1.7	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL1.7-400	400	1.7	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL1.8-300	300	1.8	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL1.8-400	400	1.8	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL1.9-300	300	1.9	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	6,255円( 6,881円 )	3日目
EPBL1.9-400	400	1.9	一文字タイプ	黄銅	0～-0.02	-	20本	1パック 20個入り	7,158円( 7,874円 )	3日目
EPBL2.0-300	300	2	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	6,374円( 7,011円 )	3日目
EPBL2.0-400	400	2	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	7,301円( 8,031円 )	3日目
EPBL2.1-300	300	2.1	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	6,374円( 7,011円 )	3日目
EPBL2.1-400	400	2.1	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	7,301円( 8,031円 )	3日目
EPBL2.2-300	300	2.2	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	6,374円( 7,011円 )	3日目
EPBL2.2-400	400	2.2	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	7,301円( 8,031円 )	3日目
EPBL2.3-300	300	2.3	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	6,374円( 7,011円 )	3日目
EPBL2.3-400	400	2.3	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	7,301円( 8,031円 )	3日目
EPBL2.4-300	300	2.4	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	6,374円( 7,011円 )	3日目
EPBL2.4-400	400	2.4	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	7,301円( 8,031円 )	3日目
EPBL2.5-300	300	2.5	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	7,275円( 8,003円 )	3日目
EPBL2.5-400	400	2.5	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	8,131円( 8,944円 )	3日目
EPBL2.6-300	300	2.6	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	7,275円( 8,003円 )	3日目
EPBL2.6-400	400	2.6	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	8,131円( 8,944円 )	3日目
EPBL2.7-300	300	2.7	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	7,275円( 8,003円 )	3日目
EPBL2.7-400	400	2.7	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	8,131円( 8,944円 )	3日目
EPBL2.8-300	300	2.8	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	7,275円( 8,003円 )	3日目
EPBL2.8-400	400	2.8	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	8,131円( 8,944円 )	3日目
EPBL2.9-300	300	2.9	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	7,275円( 8,003円 )	3日目
EPBL2.9-400	400	2.9	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	8,131円( 8,944円 )	3日目
EPBL3.0-300	300	3	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	7,275円( 8,003円 )	3日目
EPBL3.0-400	400	3	一文字タイプ	黄銅	0～-0.03	-	20本	1パック 20個入り	8,131円( 8,944円 )	3日目
EPBS0.3-300	300	0.3	中空タイプ	黄銅	0～-0.01	0.12	20本	1パック 20個入り	3,392円( 3,731円 )	在庫品1日目当日出荷可能
EPBS0.3-400	400	0.3	中空タイプ	黄銅	0～-0.01	0.12	20本	1パック 20個入り	3,791円( 4,170円 )	在庫品1日目当日出荷可能
EPBS0.4-300	300	0.4	中空タイプ	黄銅	0～-0.01	0.15	20本	1パック 20個入り	3,392円( 3,731円 )	在庫品1日目当日出荷可能
EPBS0.4-400	400	0.4	中空タイプ	黄銅	0～-0.01	0.15	20本	1パック 20個入り	3,791円( 4,170円 )	在庫品1日目当日出荷可能
EPBS0.5-300	300	0.5	中空タイプ	黄銅	0～-0.01	0.18	20本	1パック 20個入り	3,392円( 3,731円 )	在庫品1日目当日出荷可能
EPBS0.5-400	400	0.5	中空タイプ	黄銅	0～-0.01	0.18	20本	1パック 20個入り	3,791円( 4,170円 )	在庫品1日目当日出荷可能
EPBS0.6-300	300	0.6	中空タイプ	黄銅	0～-0.02	0.2	20本	1パック 20個入り	3,392円( 3,731円 )	3日目
EPBS0.6-400	400	0.6	中空タイプ	黄銅	0～-0.02	0.2	20本	1パック 20個入り	3,791円( 4,170円 )	3日目
EPBS0.7-300	300	0.7	中空タイプ	黄銅	0～-0.02	0.2	20本	1パック 20個入り	3,392円( 3,731円 )	3日目

基本情報

細穴パイプ電極機に使用が可能な電極線材料です。バラエティ豊富な

外形図

規格・価格

規格表

●中空タイプ

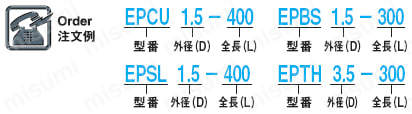

型番

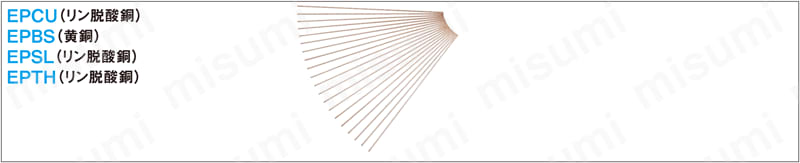

EPCU（リン脱酸銅）　EPBS（黄銅）

外径 D	全長 L (選択)	D公差	内径 d	入本数／1パック


0.3	300 400	0 −0.01	0.12	20本
0.4			0.15
0.5			0.18
0.6		0 −0.02	0.20
0.7
0.8			0.30
0.9
1.0
1.1
1.2			0.40
1.3
1.4
1.5			0.45
1.6			0.50
1.7
1.8			0.60
1.9
2.0
2.1		0 −0.03	0.70
2.2
2.3
2.4			0.80
2.5
2.6
2.7			0.90
2.8
2.9
3.0			1.00

[ ! ]この商品はパック単位での販売になります。
細穴加工用パイプ電極　:関連画像

●一文字タイプ
型番
EPSL（リン脱酸銅）

外径 D	全長 L	D公差	管タイプ	入本数／1パック


0.4	300 400	0 −0.01		20本
0.5
0.6
0.7
0.8
0.9
1.0		0 −0.02
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2.0
2.1		0 −0.03
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
3.0

[ ! ]この商品はパック単位での販売になります。

細穴加工用パイプ電極　:関連画像

●3穴タイプ
型番
EPTH（リン脱酸銅）

外径 D	全長 L	D公差	管タイプ	入本数／1パック


3.1	300	0 −0.03		10本
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
（在）4.0

[ ! ]交差と管タイプが変わりました。
[ ! ]この商品はパック単位での販売になります。
細穴加工用パイプ電極　:関連画像

納期

●EPCU、EPBS　外径0.3/0.4/0.5/0.8/1.0/1.5/2.0/3.0
●EPSL　　　　　　外径0.5/0.8/1.0/1.5/2.0/3.0

●EPTH　　　　　　外径4.0

細穴加工用パイプ電極　:関連画像

●上記以外のサイズ

細穴加工用パイプ電極　:関連画像　

特徴・使用例

仕様・概要

●EPCU（リン脱酸銅）は電気伝導性にすぐれているため加工速度を要求される用途に向いています。
●EPBS（黄銅）はEPCUに比べ強度にすぐれているため、加工時の電極消耗が少ないのが特長です。
●EPSL、EP（リン脱酸銅）は回転しながら加工することによって、コア（芯）が残らない安定した深穴加工が可能で、更にアーク発生を抑えるため高精度な加工を行えます。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
