バイス口金－焼入タイプ/セルフカットタイプ－

バイス口金－焼入タイプ/セルフカットタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

【特長】・寸法指定が可能なバイス用口金のため、各社バイスに取付可能・永く使用可...

詳細情報を確認する

型番

未確定120件の候補があります。

Loading...

外形図

製品特長・仕様

外観図

バイス口金－焼入タイプ/セルフカットタイプ－ 外観図

写真はKCGC（S45C）です。焼入材（KCGH）には面によってテンパーカラー（熱処理の色）がつくことがあります。

規格表

適合ボルトd1d2z
M 81499
M1017.51111
M12201313
M16261717.5

製品の基本仕様・特長

型番材質硬度
KCGHSK355～60HRC
KCGCS45C（生材）
KCGAアルミ（A2017）-

外形図

バイス口金－焼入タイプ/セルフカットタイプ－ 外形図

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
材質
W(mm)
F(mm)
FX(mm)
H(mm)
M(mm)
MX(mm)
P(mm)
PX(mm)
T(mm)
硬度
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
アルミ(A2017)
100
17 ～ 33
-
30 ～ 50
-
MX
24 ～ 66
-
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
100
17 ～ 33
-
30 ～ 50
-
MX
-
PX
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
100
-
FX
30 ～ 50
-
MX
24 ～ 66
-
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
100
-
FX
30 ～ 50
-
MX
-
PX
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
125
17 ～ 33
-
30 ～ 50
-
MX
24 ～ 91
-
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
125
17 ～ 33
-
30 ～ 50
-
MX
-
PX
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
125
-
FX
30 ～ 50
-
MX
24 ～ 91
-
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
125
-
FX
30 ～ 50
-
MX
-
PX
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
150
17 ～ 43
-
40 ～ 60
-
MX
24 ～ 116
-
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
150
17 ～ 43
-
40 ～ 60
-
MX
-
PX
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
150
-
FX
40 ～ 60
-
MX
24 ～ 116
-
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
150
-
FX
40 ～ 60
-
MX
-
PX
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
160
17 ～ 43
-
40 ～ 60
-
MX
24 ～ 126
-
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
160
17 ～ 43
-
40 ～ 60
-
MX
-
PX
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
160
-
FX
40 ～ 60
-
MX
24 ～ 126
-
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
160
-
FX
40 ～ 60
-
MX
-
PX
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
175
17 ～ 53
-
50 ～ 70
-
MX
24 ～ 141
-
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
175
17 ～ 53
-
50 ～ 70
-
MX
-
PX
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
175
-
FX
50 ～ 70
-
MX
24 ～ 141
-
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
175
-
FX
50 ～ 70
-
MX
-
PX
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
200
17 ～ 53
-
50 ～ 70
-
MX
24 ～ 166
-
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
200
17 ～ 53
-
50 ～ 70
-
MX
-
PX
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
200
-
FX
50 ～ 70
-
MX
24 ～ 166
-
15 ～ 50
-

1個

-( - )

5日目

アルミ(A2017)
200
-
FX
50 ～ 70
-
MX
-
PX
15 ～ 50
-

1個

-( - )

5日目

生材(S45C)
100
17 ～ 33
-
30 ～ 50
8 ～ 16
-
24 ～ 66
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
100
17 ～ 33
-
30 ～ 50
-
MX
24 ～ 66
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
100
17 ～ 33
-
30 ～ 50
8 ～ 16
-
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
100
17 ～ 33
-
30 ～ 50
-
MX
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
100
-
FX
30 ～ 50
8 ～ 16
-
24 ～ 66
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
100
-
FX
30 ～ 50
-
MX
24 ～ 66
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
100
-
FX
30 ～ 50
8 ～ 16
-
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
100
-
FX
30 ～ 50
-
MX
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
125
17 ～ 33
-
30 ～ 50
8 ～ 16
-
24 ～ 91
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
125
17 ～ 33
-
30 ～ 50
-
MX
24 ～ 91
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
125
17 ～ 33
-
30 ～ 50
8 ～ 16
-
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
125
17 ～ 33
-
30 ～ 50
-
MX
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
125
-
FX
30 ～ 50
8 ～ 16
-
24 ～ 91
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
125
-
FX
30 ～ 50
-
MX
24 ～ 91
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
125
-
FX
30 ～ 50
8 ～ 16
-
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
125
-
FX
30 ～ 50
-
MX
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
150
17 ～ 43
-
40 ～ 60
8 ～ 16
-
24 ～ 116
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
150
17 ～ 43
-
40 ～ 60
-
MX
24 ～ 116
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
150
17 ～ 43
-
40 ～ 60
8 ～ 16
-
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
150
17 ～ 43
-
40 ～ 60
-
MX
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
150
-
FX
40 ～ 60
8 ～ 16
-
24 ～ 116
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
150
-
FX
40 ～ 60
-
MX
24 ～ 116
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
150
-
FX
40 ～ 60
8 ～ 16
-
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
150
-
FX
40 ～ 60
-
MX
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
160
17 ～ 43
-
40 ～ 60
8 ～ 16
-
24 ～ 126
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
160
17 ～ 43
-
40 ～ 60
-
MX
24 ～ 126
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
160
17 ～ 43
-
40 ～ 60
8 ～ 16
-
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
160
17 ～ 43
-
40 ～ 60
-
MX
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
160
-
FX
40 ～ 60
8 ～ 16
-
24 ～ 126
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
160
-
FX
40 ～ 60
-
MX
24 ～ 126
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
160
-
FX
40 ～ 60
8 ～ 16
-
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
160
-
FX
40 ～ 60
-
MX
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
175
17 ～ 53
-
50 ～ 70
8 ～ 16
-
24 ～ 141
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
175
17 ～ 53
-
50 ～ 70
-
MX
24 ～ 141
-
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
175
17 ～ 53
-
50 ～ 70
8 ～ 16
-
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

生材(S45C)
175
17 ～ 53
-
50 ～ 70
-
MX
-
PX
15 ～ 50
（生材）

1個

-( - )

5日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

【特長】
・寸法指定が可能なバイス用口金のため、各社バイスに取付可能
・永く使用可能な焼入材タイプに加えて、セルフカットが可能なS45Cタイプ、アルミタイプも取り揃え

規格・価格

注文例

バイス口金－焼入タイプ／セルフカットタイプ－　:関連画像

規格表

型番 H
1mm単位指定		T
1mm単位指定		F
0.5mm単位指定		P
1mm単位指定		M
(適合ボルト選択)
W
KCGH
焼入材(SK3)

KCGC
生材(S45C)

KCGA
アルミ(A2017)		10030〜50
(M16…▶36〜50)

KCGH
*15〜30
(M16…▶20〜30)


KCGC・KCGA
*15〜50
(M16…▶20〜50)
F≧d1/2+5
and
F≦H-(d1/2+5)
P≧d1+10
and
P≦W-(d1+20)
M8
M10
M12
*M16
125
15040〜60
160
17550〜70
ボルト穴不要の場合
FX−PX−MX
ボルト穴不要の場合
FX−PX−MX
ボルト穴不要の場合
FX−PX−MX
200

[ ! ]*T寸法加工限界…▶M16のとき、T≧20、H≧36でご指定ください。
[ ! ]ボルト穴不要の場合、FX−PX−MXでご指定ください。
[ ! ]この商品は1枚単位での販売になります。

納期

バイス口金－焼入タイプ／セルフカットタイプ－　:関連画像

特徴・使用例

仕様・概要


●各社バイスに取付可能なフリー指定の口金です。
●永く使用可能な焼入材タイプに加えて、セルフカットが可能なS45C(生材)タイプ、アルミタイプもご用意しております。
●セルフカットタイプはワーク形状にあわせて加工してお使いください。

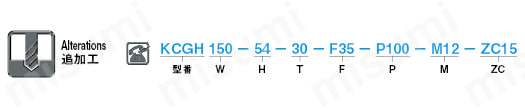

追加工・追加コーディング

追加工

バイス口金－焼入タイプ/セルフカットタイプ－ 追加工
選択コード仕様\/1コード
バイス口金－焼入タイプ/セルフカットタイプ－ 追加工選択ZCザグリ穴深さを変更します。
ZC=1mm単位指定
z+1≦ZC≦T-5		300

カタログ

  • 価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
