超硬直刃ボールエンドミル 2枚刃/高精度ボール
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 通常価格(税別)
- -
- 税込価格
- -
【特長】・定番ボール形状の寸法指定タイプ・追加工指定で、被削材に適したコーティ...
-
- 加工形状：
- ボール
-
- 工具材種：
- 超微粒子超硬合金
-
- 刃数(枚)：
- 2
-
- 刃径D(mm)：
- R×2
商品仕様

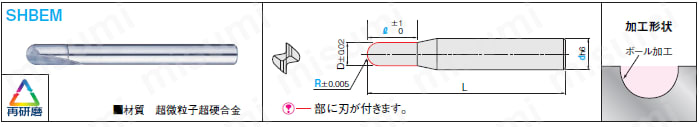

外形図
規格表
| 型番 | 先端 Ｒ 0.01mm単位指定 | 刃長 ℓ 0.5mm単位指定 | 刃径 D | 全長 L | |
| シャンク径 d | |||||
| SHBEM | 3 | 1.00〜1.49 | R≦ ℓ ≦12 | R×2 | 40 |
| 4 | 1.50〜1.99 | R≦ ℓ ≦16 | 50 | ||
| 6 | 2.00〜2.99 | R≦ ℓ ≦18 | 60 | ||
| 8 | 3.00〜3.99 | R≦ ℓ ≦24 | 60 | ||
| 10 | 4.00〜4.99 | R≦ ℓ ≦30 | 80 | ||
| 12 | 5.00〜5.99 | R≦ ℓ ≦36 | 80 | ||
| 16 | 6.00〜7.99 | R≦ ℓ ≦40 | 100 |
■数量スライド価格（[ ! ]1円未満切捨て）
| 数 量 | 1〜2 | 3〜4 | 5〜14 | 15〜 |
| 値引率 | 価格表 | 7％ | 16％ | [お見積り] |
追加工
コーティング ご注文方法・料金詳細はこちら
推奨切削条件
自由指定直刃エンドミルによる溝切削
- この表は、Ad（切込み深さ）＝0.1～0.3Dを基準に作成してあります。
- 機械、チャックは剛性のある精度の高いものを使用してください。
- 切削油は被削材に適したものを選定してください。
- 刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
- 刃径Dの端数サイズは大きい方の数値を参考にしてください。
- ロングシャンク（LS-）は送り速度・回転速度ともに下記条件の70%でご使用ください。
型番 SHBEM
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 0.3～0.5 | 25～38 | 12,700～19,100 | 10～18 | 9,600～15,900 | 6～12 | 6,400～12,700 |
| 1 | 38～58 | 6,400～9,600 | 19～32 | 4,800～8,000 | 9～17 | 3,200～8,000 |
| 2 | 42～64 | 3,200～4,800 | 27～45 | 2,400～4,000 | 9～17 | 1,600～3,200 |
| 3 | 42～64 | 2,100～3,200 | 36～62 | 1,600～2,700 | 9～17 | 1,100～2,500 |
| 4 | 42～64 | 1,600～2,400 | 36～62 | 1,200～2,000 | 9～17 | 800～1,600 |
| 5 | 42～64 | 1,300～1,900 | 36～62 | 1,000～1,600 | 25～52 | 600～1,300 |
| 6 | 42～64 | 1,100～1,600 | 36～62 | 800～1,300 | 25～52 | 500～1,100 |
| 7 | 42～64 | 900～1,400 | 36～62 | 700～1,100 | 25～52 | 500～900 |
| 8 | 42～64 | 800～1,200 | 36～62 | 600～1,000 | 25～52 | 400～800 |
| 9 | 42～64 | 700～1,000 | 36～62 | 500～900 | 25～52 | 300～700 |
| 10 | 42～64 | 600～1,000 | 36～62 | 500～800 | 25～52 | 300～600 |
| 11 | 42～64 | 600～900 | 36～62 | 400～700 | 25～52 | 300～600 |
| 12 | 42～64 | 500～800 | 36～62 | 400～700 | 25～52 | 300～600 |
| 13 | 42～64 | 500～700 | 36～62 | 400～600 | 25～52 | 300～500 |
| 14 | 42～64 | 500～700 | 36～62 | 300～600 | 25～52 | 200～500 |
| 15 | 42～64 | 500～600 | 36～62 | 300～500 | 25～52 | 200～500 |
| 16 | 42～64 | 500～600 | 36～62 | 300～500 | 25～52 | 200～500 |
注意・禁止事項
- 初めてご使用になる場合、必ず汎用機にてテストカットしてください。
- 切削条件は都度調整してください。
- 加工時に異音が発生した場合、直ちに加工を中止してください。
技術情報
型番リスト
- 表示件数:
| 型番 |
先端R(mm) |
刃長ℓ(mm) |
シャンク径d(mm) |
全長L(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
1 ～ 1.49
|
1 ～ 12
|
3
|
40
| 1個 | -( -
) | 3日目 | |
1.5 ～ 1.99
|
1.5 ～ 16
|
4
|
50
| 1個 | -( -
) | 3日目 | |
2 ～ 2.99
|
2 ～ 18
|
6
|
60
| 1個 | -( -
) | 3日目 | |
3 ～ 3.99
|
3 ～ 24
|
8
|
60
| 1個 | -( -
) | 3日目 | |
4 ～ 4.99
|
4 ～ 30
|
10
|
80
| 1個 | -( -
) | 3日目 | |
5 ～ 5.99
|
5 ～ 36
|
12
|
80
| 1個 | -( -
) | 3日目 | |
6 ～ 7.99
|
6 ～ 40
|
16
|
100
| 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】
・定番ボール形状の寸法指定タイプ
・追加工指定で、被削材に適したコーティングの選択が可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
