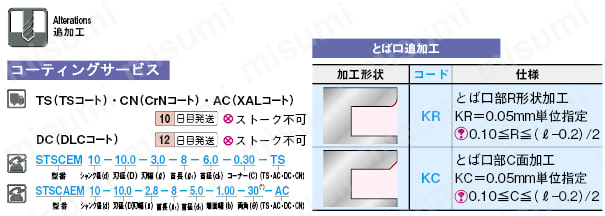

追加工・オプション

ミスミ

ミスミ

超硬Ｔスロットカッター 2枚刃/4枚刃/コーナーアングル

超硬Ｔスロットカッター 2枚刃/4枚刃/コーナーアングル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

【特長】・コーナー部の形状と寸法指定が可能・追加工指定で、被削材に適したコーテ...

詳細情報を確認する

型番

未確定12件の候補があります。

Loading...

商品仕様

規格表

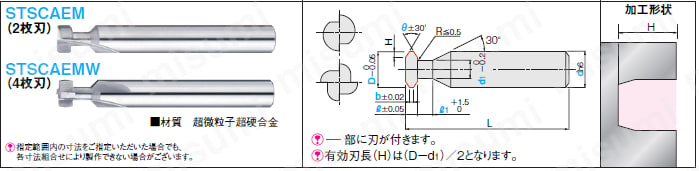

超硬Ｔスロットカッター　２枚刃／４枚刃・コーナーアングル:関連画像



型番 刃径
Ｄ
0.1mm単位指定		刃幅
ℓ
0.1mm単位指定		首長
ℓ1
1mm単位指定		首径＊
d1
0.1mm単位指定		端面幅
b
0.05mm単位指定		両角
θ
1°単位指定		全長
L
シャンク径
d
STSCAEM
(2枚刃)
STSCAEMW
(4枚刃)		42.0～4.0 0.5～4.0 2～41.5～2.00.20≦b≦ℓ−0.230°〜155°50
65.0〜6.0 1.0〜5.0 2〜6 3.0〜4.0 60
86.1〜8.0 1.0〜5.0 2〜8 4.0〜6.0 60
108.1〜10.0 1.0〜5.0 2〜10 5.0〜7.0 80
1210.1〜12.0 1.0〜5.0 2〜12 6.0〜8.0 80
1612.1〜16.01.0〜5.02〜168.0〜12.0100


＊首径の選択は「2≦D−d1」の条件を満たしていない場合、製作できませんのでご注意ください。

■数量スライド価格（[ ! ]1円未満切捨て）

数　量1〜23〜45〜1415〜
値引率価格表7％16％[お見積り]

推奨切削条件

超硬Ｔスロットカッター 2枚刃/4枚刃/コーナーアングル 推奨切削条件-1
  • この表は、Rd（切込幅）=0.15D、Ad（刃幅）=2mmを基準に作成してあります。
  • 機械、チャックは剛性のある精度の高いものを使用してください。
  • 切削油は被削材に適したものを選定してください。
  • 刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
  • 刃径Dの端数サイズは大きい方の数値を参考にしてください。

型番 STSCAEM

■側面切削条件

被削材機械構造用炭素鋼
（S45C～S55C）		合金工具鋼
（SKD、SUS、SCM）		調質鋼（35～40HRC）
（HPM、NAK）
刃径D送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）
41202,380801,590601,200
6951,590641,06048800
8711,1904880036600
10589603864029480
12488003253024400
16366002440018300

型番 STSCAEMW

■側面切削条件

被削材機械構造用炭素鋼
（S45C～S55C）		合金工具鋼
（SKD、SUS、SCM）		調質鋼（35～40HRC）
（HPM、NAK）
刃径D送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）
41802,3801201,590901,200
61431,590951,06072800
81071,1907280054600
10869605864043480
12728004853036400
16546003640027300

超硬Ｔスロットカッター 2枚刃/4枚刃/コーナーアングル 推奨切削条件-2
  • 機械、チャックは剛性のある精度の高いものを使用してください。
  • 切削油は被削材に適したものを選定してください。
  • 刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
  • 刃径Dの端数サイズは大きい方の数値を参考にしてください。

型番 STSCAEM

■溝切削条件

被削材機械構造用炭素鋼
（S45C～S55C）		合金工具鋼
（SKD、SUS、SCM）		調質鋼（35～40HRC）
（HPM、NAK）
刃径D送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）
4602,380401,590301,200
6431,590291,06022800
8321,1902280016600
10269601764013480
12228001453011400
1616600114008300

型番 STSCAEMW

■溝切削条件

被削材機械構造用炭素鋼
（S45C～S55C）		合金工具鋼
（SKD、SUS、SCM）		調質鋼（35～40HRC）
（HPM、NAK）
刃径D送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）
4902,380601,590451,200
6651,590431,06033800
8491,1903380024600
10399602664019480
12338002253016400
16246001640012300

超硬Ｔスロットカッター　２枚刃／４枚刃・コーナーアングル:関連画像

型番リスト

表示件数:
  1. 1
型番
刃径D(mm)
刃幅ℓ(mm)
首長ℓ1(mm)
首径d1(mm)
シャンク径d(mm)
全長L(mm)
刃数(枚)
端面幅b(mm)
両角θ(°)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2 ～ 4
0.5 ～ 4
2 ～ 4
1.5 ～ 2
4
50
2
0.2 ～ 3.8
30 ～ 155

1個

-( - )

3日目

5 ～ 6
1 ～ 5
2 ～ 6
3 ～ 4
6
60
2
0.2 ～ 4.8
30 ～ 155

1個

-( - )

3日目

6.1 ～ 8
1 ～ 5
2 ～ 8
4 ～ 6
8
60
2
0.2 ～ 4.8
30 ～ 155

1個

-( - )

3日目

8.1 ～ 10
1 ～ 5
2 ～ 10
5 ～ 7
10
80
2
0.2 ～ 4.8
30 ～ 155

1個

-( - )

3日目

10.1 ～ 12
1 ～ 5
2 ～ 12
6 ～ 8
12
80
2
0.2 ～ 4.8
30 ～ 155

1個

-( - )

3日目

12.1 ～ 16
1 ～ 5
2 ～ 16
8 ～ 12
16
100
2
0.2 ～ 4.8
30 ～ 155

1個

-( - )

3日目

2 ～ 4
0.5 ～ 4
2 ～ 4
1.5 ～ 2
4
50
4
0.2 ～ 3.8
30 ～ 155

1個

-( - )

3日目

5 ～ 6
1 ～ 5
2 ～ 6
3 ～ 4
6
60
4
0.2 ～ 4.8
30 ～ 155

1個

-( - )

3日目

6.1 ～ 8
1 ～ 5
2 ～ 8
4 ～ 6
8
60
4
0.2 ～ 4.8
30 ～ 155

1個

-( - )

3日目

8.1 ～ 10
1 ～ 5
2 ～ 10
5 ～ 7
10
80
4
0.2 ～ 4.8
30 ～ 155

1個

-( - )

3日目

10.1 ～ 12
1 ～ 5
2 ～ 12
6 ～ 8
12
80
4
0.2 ～ 4.8
30 ～ 155

1個

-( - )

3日目

12.1 ～ 16
1 ～ 5
2 ～ 16
8 ～ 12
16
100
4
0.2 ～ 4.8
30 ～ 155

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・コーナー部の形状と寸法指定が可能
・追加工指定で、被削材に適したコーティングの選択が可能

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
