超硬サブマリンゲート用ドリル 底刃付タイプ/2枚刃/直刃
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 通常価格(税別)
- -
- 税込価格
- -
【特長】・サブマリンゲート用底刃付タイプ・先端径D 0.1㎜単位指定可能・両角...
-
- 材質：
- 超硬
-
- 全長L(mm)：
- 100
商品仕様
規格表
| 型番 | 先端径 D 0.1mm単位指定 | 両角 θ (選択) | 底刃形状 (選択) | 刃長 ℓ | 全長 L | ||||
| シャンク径 d | |||||||||
| θ20° | θ30° | θ45° | θ60° | ||||||
| CーSMEGC (超硬) | 6 | 0.4〜2.0 | 20° 30° 45° 60° | T (中ベコ) F (フラット) | 11.3 | 7.4 | 4.8 | 3.4 | 100 |
| 8 | 17.0 | 11.1 | 7.2 | 5.1 | |||||
| 10 | 22.6 | 14.9 | 9.6 | 6.9 | |||||
[ ! ]追加工はTSコーティングとXALコーティングが指定できます。（ 下記参照）
■数量スライド価格（[ ! ]1円未満切捨て）
| 数 量 | 1〜2 | 3〜4 | 5〜10 | 11〜15 | 16〜 |
| 値引率 | 価格表 | 7％ | 16％ | 20％ | [お見積り] |
[ ! ]11本以上の購入の際はAストーク未対応となります。
納期
推奨切削条件
サブマリンゲート用ドリルによるゲート加工
- ドリルで下穴をあけた後、ご使用ください。
型番 C-SMEGC
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 口径D | 1回転当たりの送り量 （feed/rev） | 回転速度 （min-1） | 1回転当たりの送り量 （feed/rev） | 回転速度 （min-1） | 1回転当たりの送り量 （feed/rev） | 回転速度 （min-1） |
| 6 | 0.10～0.16 | 1,300～2,700 | 0.03～0.06 | 1,100～2,100 | 0.03～0.06 | 800～1,600 |
| 8 | 0.10～0.16 | 1,000～2,000 | 0.03～0.06 | 800～1,600 | 0.03～0.06 | 600～1,200 |
| 10 | 0.10～0.16 | 800～1,600 | 0.03～0.06 | 640～1,300 | 0.03～0.06 | 480～1,000 |
型番リスト
- 表示件数:
| 型番 |
シャンク径(mm) |
両角(θ)(°) |
先端径(D)(mm) |
底刃形状 |
刃長ℓ θ20°(mm) |
刃長ℓ θ30°(mm) |
刃長ℓ θ45°(mm) |
刃長ℓ θ60°(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
6
|
20 ～ 60
|
0.4 ～ 2
|
Ｆ（フラット） / Ｔ（中ベコ）
|
11.3
|
7.4
|
4.8
|
3.4
| 1個 | -( -
) | 3日目 | |
8
|
20 ～ 60
|
0.4 ～ 2
|
Ｆ（フラット） / Ｔ（中ベコ）
|
17
|
11.1
|
7.2
|
5.1
| 1個 | -( -
) | 3日目 | |
10
|
20 ～ 60
|
0.4 ～ 2
|
Ｆ（フラット） / Ｔ（中ベコ）
|
22.6
|
14.9
|
9.6
|
6.9
| 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】
・サブマリンゲート用底刃付タイプ
・先端径D 0.1㎜単位指定可能
・両角θ 20°・30°・45°・60°から選択可能

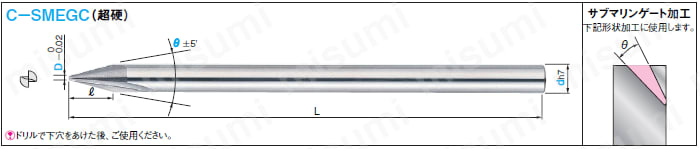

外形図
追加工
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q 被削材：ＳＫ３ 加工直径1.05 下穴0.6 ｔ＝1.2 加工条件を教えて下さい。
-
A回転数は9000rpm(30m/min) 送り速度は180mm/min(一刃当り0.01mm/rev）をお薦め致します。
