超硬Ｔスロットカッター 2枚刃/4枚刃/スリムシャンク/ボール
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 通常価格(税別)
- -
- 税込価格
- -
【特長】・Tスロットボールも寸法指定が可能・スリムシャンク形状により、工具干渉...
-
- 加工形状：
- ボール
-
- 工具材種：
- 超微粒子超硬合金
商品仕様
規格表
| 型番 | シャンク径 d | 刃径 Ｄ 0.1mm単位指定 | 刃幅 ℓ 0.1mm | ボール部 R 0.05mm単位指定 | 全長 Ｌ |
| SS−STSBEM (2枚刃) SS−STSBEMW (4枚刃) | 4 | 5.5〜6.0 | 1.0〜5.0 | ℓ/2≦R≦5 | 60 |
| 6.1〜8.0 | 60 | ||||
| 6 | 8.1〜10.0 | 80 | |||
| 10.1〜12.0 | 80 | ||||
| 8 | 12.1〜16.0 | 100 |
■数量スライド価格（[ ! ]1円未満切捨て）
| 数 量 | 1〜2 | 3〜4 | 5〜14 | 15〜 |
| 値引率 | 価格表 | 7％ | 16％ | [お見積り] |
推奨切削条件
- この表は、Rd（切込幅）=0.15D、Ad（刃幅）=2mmを基準に作成してあります。
- 機械、チャックは剛性のある精度の高いものを使用してください。
- 切削油は被削材に適したものを選定してください。
- 刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
- 刃径Dの端数サイズは大きい方の数値を参考にしてください。
型番 SS-STSBEM
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 4 | 80 | 1,670 | 60 | 1,110 | 40 | 840 |
| 6 | 70 | 1,110 | 40 | 740 | 30 | 560 |
| 8 | 50 | 830 | 30 | 560 | 30 | 420 |
| 10 | 40 | 670 | 30 | 450 | 20 | 340 |
| 12 | 30 | 560 | 20 | 370 | 20 | 280 |
| 16 | 30 | 420 | 20 | 280 | 10 | 210 |
型番 SS-STSBEMW
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 4 | 130 | 1,670 | 80 | 1,110 | 60 | 840 |
| 6 | 100 | 1,110 | 70 | 740 | 50 | 560 |
| 8 | 70 | 830 | 50 | 560 | 40 | 420 |
| 10 | 60 | 670 | 40 | 450 | 30 | 340 |
| 12 | 50 | 560 | 30 | 370 | 30 | 280 |
| 16 | 40 | 420 | 30 | 280 | 20 | 210 |
- 機械、チャックは剛性のある精度の高いものを使用してください。
- 切削油は被削材に適したものを選定してください。
- 刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
- 刃径Dの端数サイズは大きい方の数値を参考にしてください。
型番 SS-STSBEM
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 4 | 40 | 1,670 | 30 | 1,110 | 20 | 840 |
| 6 | 30 | 1,110 | 20 | 740 | 20 | 560 |
| 8 | 20 | 830 | 20 | 560 | 10 | 420 |
| 10 | 20 | 670 | 10 | 450 | 10 | 340 |
| 12 | 20 | 560 | 10 | 370 | 10 | 280 |
| 16 | 10 | 420 | 10 | 280 | 10 | 210 |
型番 SS-STSBEMW
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 4 | 60 | 1,670 | 40 | 1,110 | 30 | 840 |
| 6 | 50 | 1,110 | 30 | 740 | 20 | 560 |
| 8 | 30 | 830 | 20 | 560 | 20 | 420 |
| 10 | 30 | 670 | 20 | 450 | 10 | 340 |
| 12 | 20 | 560 | 20 | 370 | 10 | 280 |
| 16 | 20 | 420 | 10 | 280 | 10 | 210 |
型番リスト
- 表示件数:
| 型番 |
刃径D(mm) |
刃幅ℓ(mm) |
シャンク径d(mm) |
全長L(mm) |
刃数(枚) |
ボール部R(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
5.5 ～ 8
|
1 ～ 5
|
4
|
60
|
2
|
0.5 ～ 5
| 1個 | -( -
) | 3日目 | |
8.1 ～ 12
|
1 ～ 5
|
6
|
80
|
2
|
0.5 ～ 5
| 1個 | -( -
) | 3日目 | |
12.1 ～ 16
|
1 ～ 5
|
8
|
100
|
2
|
0.5 ～ 5
| 1個 | -( -
) | 3日目 | |
5.5 ～ 8
|
1 ～ 5
|
4
|
60
|
4
|
0.5 ～ 5
| 1個 | -( -
) | 3日目 | |
8.1 ～ 12
|
1 ～ 5
|
6
|
80
|
4
|
0.5 ～ 5
| 1個 | -( -
) | 3日目 | |
12.1 ～ 16
|
1 ～ 5
|
8
|
100
|
4
|
0.5 ～ 5
| 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】
・Tスロットボールも寸法指定が可能
・スリムシャンク形状により、工具干渉を回避

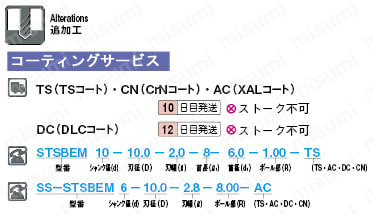

・追加工指定で、被削材に適したコーティングの選択が可能
外形図
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
超硬Ｔスロットカッター 2枚刃/4枚刃/スリムシャンク/ボールのレビュー
このままではと思い購入。
流石にきっちりと寸法精度も出てて切れ味も良いです
出来れば0.25Rの物もあれば非常に助かるのですが
増やしてください
使用数が定まっていないため、都度購入させていただいてます。
刃幅等を細かく設定でき、1本から購入できるので大変助かっています。
よくあるご質問（FAQ）
- Q 本品番での仕様だと、刃幅(l)：4mmに対して、ボール部R：4mmという形状になると思うが、R形状はどういう形状になるのか教えて欲しい。
-
A側面から見た場合、形状は弓のような形になり、Rの終わりが底や上面とかどで接します。
