【ワゴ】2線超小型組タイプ

【ワゴ】2線超小型組タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（3件）
通常価格(税別)
915円 ～ 1,241円
税込価格
1,007円 ～ 1,365円

スクリューレスで簡単結線できる小型端子台。【特長】・端子厚（ピッチ）は6mm（...

詳細情報を確認する

規格・仕様：
  • UL
  • CSA
  • KEMA
  • 電源用
  • 信号用
  • 300V
  • 結線方式：
    ネジ
  • 取付方式：
    直付け
  • 部品/完成品：
    組上完成品
  • ネジサイズ：
    その他
  • 入出力数：
    1対1
  • 定格電流（VDE）(A)：
    26
  • 定格電流（UL）(A)：
    15
  • 仕様：
    バネクランプ
  • 端子間ピッチ(mm)：
    6

(i)ご注意

型番

未確定2件の候補があります。

Loading...

商品仕様

規格表

2線超小型組タイプ:関連画像
型式極数
261-1022
261-1033
261-1055
261-1088
261-11212

概要仕様

2線超小型組タイプ:関連画像
仕　様
定格電圧UL／CSA：300V
VDE：660V
定格電流UL：15A
CSA：20A
VDE：26ACSA：20A
耐電圧VDE：AC／DC6000V
絶縁抵抗
1013Ω
適合電線UL：AWG26〜14
CSA：AWG26〜14
VDE：0.08〜2.5mm2

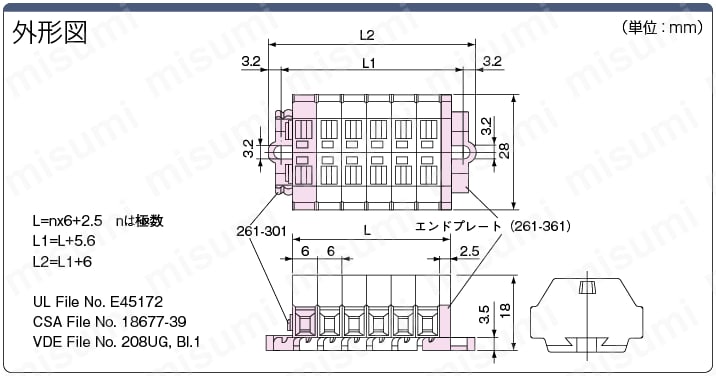

端子間ピッチ6mm
電線むき長さ
8〜9mm
材質ナイロン66(UL94V-2)
周囲温度−20℃〜＋85℃

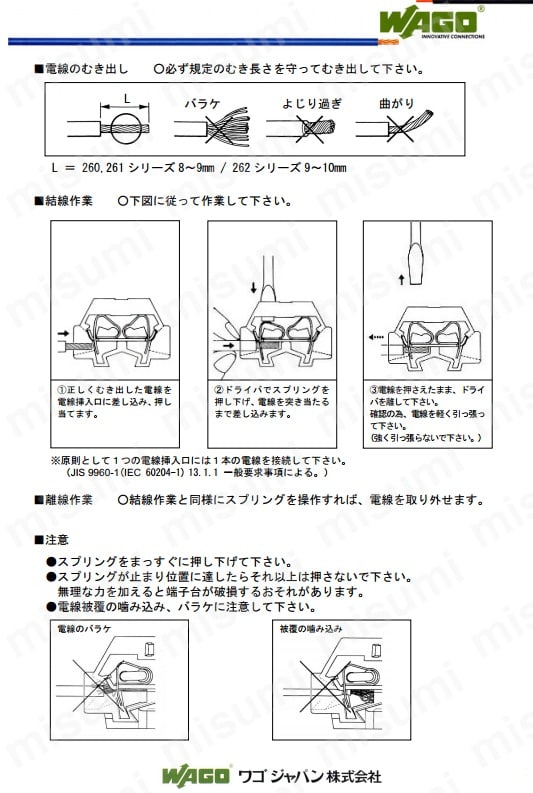

■結線方法　：
2線超小型組タイプ:関連画像





型番リスト

表示件数:
  1. 1
型番
極数(極)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
8
10

1個

915円( 1,007円 )

在庫品1日目

当日出荷可能

12
10

1個

1,241円( 1,365円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

スクリューレスで簡単結線できる小型端子台。
【特長】
・端子厚（ピッチ）は6mm（2線式）、10mm（4線式）。同じ容量のねじ端子台の約半分の幅で実装可能。
・高さ18mm、幅28mmの小型・コンパクト。適合電線0.08mm2～2.5mm2。

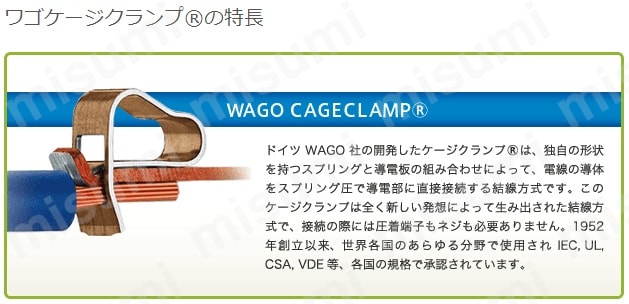

・ネジを使わないスプリング方式のケージクランプを採用。圧着端子や専用工具を使わないワンタッチ接続。

(i)ご注意


●ネジ止め取付タイプの端子台です。
●1極につき、片側一本ずつ、合計2本の電線を接続できます。
●両サイドのフランジにアダプタを取り付ければ、35mmDINレールへの取付も可能です。
●同機能の圧着端子式端子台に比べて、コンパクト
●電線接続は、水平方向（両サイド引出）になります。
DINレール取付アダプタ商品ページ

2線超小型組タイプ:関連画像

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

【ワゴ】2線超小型組タイプのレビュー

評価 4.0 平均満足度：4.0 3件のレビュー
  1. 星５
    33%
  2. 星４
    33%
  3. 星３
    33%
  4. 星２
    0%
  5. 星１
    0%
配線
評価 5.0満足度：5.02021/10/26
端子を使用したくなく本製品を使用しました
小型のマイナスドライバーなどでバネ部を押し下げて電線を差し込みます
慣れれば簡単です
装置や機械に取り付ける際も小型で良いと思いました

もっと読む 閉じる

0人が参考にしています。

このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

ひずみゲージの配線
評価 4.0満足度：4.02018/09/25
ひずみゲージの配線をするために使用しました。皮膜を剥くだけでよいので楽です。WAGO製品で、しっかりととまる感じがするので、安心感があります。使用される線の径（AWG等）が合っていないと外れやすくなります。確認してから購入されるとよいと思います。

もっと読む 閉じる

0人が参考にしています。

このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

配線
評価 3.0満足度：3.02018/02/02
圧着端子が不要で小型の端子台を探してこちらを使用しました。
簡単なのですが、線を止めるのに結構力が必要でした。

もっと読む 閉じる

0人が参考にしています。

このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

3件全て見る
