【フエニックス・コンタクト】2列タイプ(15ｍｍDINレール用)

【フエニックス・コンタクト】2列タイプ(15ｍｍDINレール用)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
602円
税込単価
662円

欧州規格、15mm幅レール用小型端子台。DIN規格15mm幅レールに取り付けて...

詳細情報を確認する

規格・仕様：
  • UL
  • CSA
  • 電源用
  • 信号用
  • 300V
  • 結線方式：
    ネジ
  • 取付方式：
    DINレール取付
  • 部品/完成品：
    バラ部品
  • ネジサイズ：
    その他
  • 入出力数：
    1対1
  • 定格電流（UL）(A)：
    20
  • 仕様：
    ネジクランプ
  • 定格電圧（UL）(V)：
    300

型番

MBK2.5-E-PE 解除

Loading...

指定中 の仕様・寸法情報

商品仕様

規格表

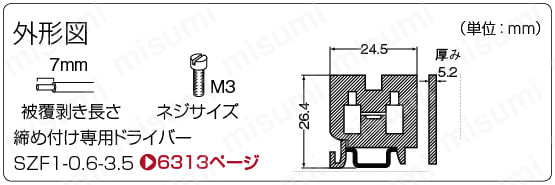

2列タイプ(15ｍｍDINレール用):関連画像
型式品名重量
(ｇ)
MBK2.5-E端子台4.40
MBK2.5-E-PE接地端子台5.61

概要仕様

2列タイプ(15ｍｍDINレール用):関連画像
関連商品
品名型式掲載ページ
①端子台MBK2.5-E本ページ
②エンドプレートD-MBK2.5-E商品ページ
③止め具E-MK商品ページ
④記名板BN-WH商品ページ
⑤ブリッジバーEB＊-5商品ページ
⑥15mmDINレールNS15商品ページ
⑦接地端子台MBK2.5-E-PE本ページ
仕様
型式MBK2.5-E
接続性能単一ケーブル接続容量
　単線
　より線
　棒端子付きより線(絶縁スリーブなし)
　棒端子付きより線(絶縁スリーブ付き)
　AWG
0.2　〜2.5
0.2　〜2.5
0.25　〜2.5
0.25　〜2.5
24〜12
複数ケーブル線接続(同一サイズの電線2本接続)
　単線
　より線　
　棒端子付きより線(絶縁スリーブなし)
2×0.2〜2×0.75
2×0.2〜2×0.75
2×0.25〜2×0.75
挿入口ゲージサイズ(IEC947-1)A3
むき線長さ7mm
推奨締付トルク0.6〜0.8Nm
定格
規格定格
電圧		定格
電流		適合電線サイズ
単線撚線AWGサイズ
UL定格300V20A−−AWG30〜12
CSA定格300V20A−−AWG28〜12

型番リスト

表示件数:
  1. 1
型番
商品分類
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

MBK2.5-E-PE

接地端子台
10

1個

602円( 662円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

欧州規格、15mm幅レール用小型端子台。
DIN規格15mm幅レールに取り付けて使用する電線ネジ締め式の端子台です。
レールへの取り付けは、レールの途中からワンタッチではめ込むことができ、取り外しもマイナスドライバーを使って簡単に行えます。
締め付けネジが端子台の外側にはみ出さないため、安全に使用できます。
同機能の圧着端子式端子台に比べ、コンパクトな設計になっています。


欧州規格、15mm幅のレール用
●DIN規格15mm幅レールに取り付けて使用する電線ネジ締め式の端子台です。
●レールへの取り付けは、レールの途中からワンタッチではめ込むことができ、取り外しもマイナスドライバーを使って簡単に行えます。
●締め付けネジが端子台の外側にはみ出さないため、安全に使用できます。
●同機能の圧着端子式端子台に比べ、コンパクトな設計になっています。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。


Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

MBK2.5-E-PEで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

【フエニックス・コンタクト】2列タイプ(15ｍｍDINレール用)の型番MBK2.5-E-PEのページです。
型番MBK2.5-E-PEに関する仕様情報を記載しております。
