MIL20コネクタ/e-CON変換タイプ

MIL20コネクタ/e-CON変換タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/06/30まで
  • 数量スライド割引
  • 当日出荷可能
評価 3.0平均満足度3.0 この商品のレビューをみる（1件）
通常単価(税別)
2,645円 1,322円
税込単価
2,910円 1,454円

【用途】センサーターミナルMIL20コネクタ/e-CON変換タイプMIL20芯...

詳細情報を確認する

規格・仕様：
  • ｃ-UL
  • 信号用
  • センサー
  • PLC
  • 取付方式：
    DINレール取付
  • 上位の接点タイプ：
    MILコネクタ
  • 下位の接点タイプ：
    e-CON
  • 上位の接点の芯数（極数）(P)：
    20
  • 下位の接点の芯数（極数）：
    4P×5
  • 対応機器：
    PLC
  • 代表規格：
    CUL

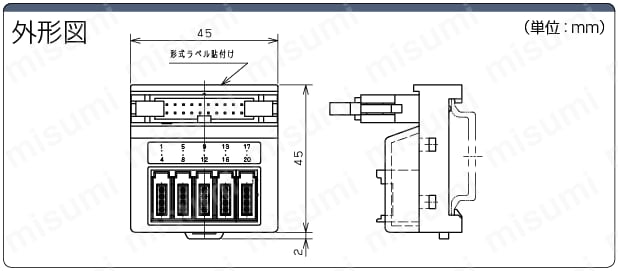

  • 寸法 縦(mm)：
    47
  • 寸法 横(mm)：
    45
  • 寸法 奥行き(mm)：
    40

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

MWI-M20-ECON5 解除

Loading...

指定中 の仕様・寸法情報

商品仕様

規格表



MIL20コネクタ/e-CON変換タイプ:関連画像
型式重量(g)
MWI-M20-ECON531

概要仕様

MIL20コネクタ/e-CON変換タイプ:関連画像
MIL20コネクタ/e-CON変換タイプ:関連画像
MIL20コネクタ/e-CON変換タイプ:関連画像
MIL20コネクタ/e-CON変換タイプ:関連画像
仕様
定格電圧AC/DC24V
定格電流1A
絶縁抵抗1000MΩ以上(DC500Vメガにて)
耐電圧AC2000V　60Hz　1分間(対アース間)

周囲温度−20℃〜＋55℃　(通電時)
−30℃〜＋85℃　(無通電時)
周囲湿度45％〜85％

型番リスト

表示件数:
  1. 1
型番RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

MWI-M20-ECON5

10

1個

2,645円

1,322円

( 1,454円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【用途】
センサーターミナル
MIL20コネクタ/e-CON変換タイプ
MIL20芯コネクタからセンサーへ中継
【特長】
・世界最小クラス、横幅45mm（MIL20芯コネクタ幅）、スペースを約1/2に削減！
・MIL20芯コネクタをe-conコネクタ4芯。

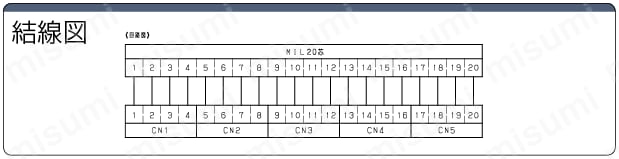

・入力と出力は1対1の関係です（回路図参照）。
・設置は、35mmDINレールへワンタッチ装着。
・c-UL規格,E184879

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

●世界最小クラス、横幅45mm（MIL20芯コネクタ幅）、スペースを約1/2に削減！
●MIL20芯コネクタをe-conコネクタ4芯。
●入力と出力は1対1の関係です（回路図参照）。
●設置は、35mmDINレールへワンタッチ装着。
●c-UL規格 E184879
