【タイコエレクトロニクス】ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（D3100/Ｄ3200シリーズ兼用）

【タイコエレクトロニクス】ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（D3100/Ｄ3200シリーズ兼用）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（3件）
通常単価(税別)
5,143円
税込単価
5,657円

電線タイプ タブ／リセ ハウジングからコンタクトを引き抜く工具。【特長】・ハウ...

詳細情報を確認する

  • 適用タイプ詳細：
    ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具
  • 商品分類：
    引抜工具

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

型番

234168-1 解除

Loading...

指定中 の仕様・寸法情報

商品仕様

規格表

型式
234168-1
型番重量（g）
234168-117

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

234168-1

1個

5,143円( 5,657円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

電線タイプ タブ／リセ ハウジングからコンタクトを引き抜く工具。
【特長】
・ハウジングランスを傷つけることなく、端子を引き抜く事が容易となる
【用途】
・産業機器用製品／事務機器用製品

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
【ココが特長】
●一度挿し込んだコンタクトをハウジング内より抜き取るのに使用します。
【ご注意】
・一度引抜いたコンタクトは使用できません。

使用方法

使用例

ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（D3100/Ｄ3200シリーズ兼用）：関連画像ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（D3100/Ｄ3200シリーズ兼用）：関連画像ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（D3100/Ｄ3200シリーズ兼用）：関連画像
1、引抜工具を図のようにハウジング
 の凸部に合わせて挿し込みます。		2、引抜工具の先端がハウジング内のランスを
　  持ち上げ、コンタクトがフリーになります。		3、コンタクトがフリーになった状態で
　  引き抜いてください。

共通仕様

ダイナミック・DK

特長

●ダイナミック・DKコネクタは産業機器専用に開発された小型ナイロンコネクタです。従来型の製品よりもハウジングやコンタクトの強度が増していて、ハウジングの種類も豊富であるためFA機器には特に適したコネクタといえます。
●ダイナミック・DKコネクタは電源用、信号用どちらの用途でも使用することができます。
●定格250Vの3100シリーズ、定格600Vの3200シリーズ、定格630Vの5200シリーズを用意しています。
●ダイナミックシリーズとDKシリーズは互換性があるコネクタです。

共通仕様

ハウジングの特長

ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（D3100/Ｄ3200シリーズ兼用）：関連画像

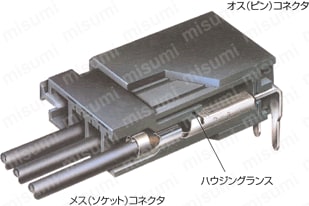

●ハウジングランス方式の採用
コンタクトのハウジング内蔵後の固定は、通常はコンタクト側のランスがハウジングに引掛りロックされる方式を採用していますが、このコネクタの場合はその逆にハウジングにランスのあるハウジングランス方式を採用しています。そのことによりコンタクトにはランスがないため、作業中や保存時などにコンタクトがからみ合わず、またランスの形状変化などの問題もなくなります。そのためハウジングへの挿入は行いやすく、また安定的であり抜け落ちるようなことがありません。その他、挿入時には確実なロック音があり挿入をしっかり確認することができます。引抜きの際にも引抜専用工具で簡単に引抜くことができます。


こじり防止機構の採用

オス（ピン）コネクタ（基板用含む）とメス（ソケット）コネクタの両方にリブ（凸凹）を設けてあり、互いが組み合うようになるため、こじりに対して強い作りになっております。さらにオス（ピン）コネクタとメス（ソケット）コネクタが十分に挿入されハウジング間のガタ付きがなくなってからコンタクトが接触する安全設計になっております。

コンタクトの特長

ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（D3100/Ｄ3200シリーズ兼用）：関連画像
●接点圧について
コンタクトはサブ・ビームの位置により、高接点圧のものと標準接点圧のものとに分かれます。ミスミ標準在庫品は金メッキ品の標準接点圧のものとなります。
メッキ接点圧タイプ接点圧用途挿抜回数
金標準接点圧150g前後信号、電源用で多芯の挿抜回数の多い回路用500回
高接点圧250g前後信号、電源、モータ用で振動の多いアプリケーション用500回
スズ高接点圧400g前後信号、電源用で挿抜回数の少ない回路用100回
●金メッキコンタクトの良さ
金メッキ、銀メッキの使い分けについては使用する電圧、電流、環境（振動、温度、ガス等）、芯数等によって異なります。
一般に産業機器では金メッキが推奨されます。

メッキ種と電気的許容範囲

 金メッキ不確定ゾーンスズメッキメッキなし（参考）
電圧3V以下3〜30V30〜100V100V以上
電流1A以下1〜10A1〜10A0.1A以上
上表からも分かりますように3V、1A以下の場合は必ず金メッキをご使用ください。30V、1A以上の場合はスズメッキの使用も可能となります。またクリーンな環境ではスズメッキの使用も可能ですが、逆に環境が悪い場合、たとえば温度、湿度が高い、ガスの影響が考えられる、振動が多い、抜き挿しが多い等の場合は必ず金メッキをお使いください。
●タブ／リセ接触方式の採用
オス側を板状のタブ方式にして、またメス側をそれを受けるリセ方式（平板を受ける形状）にしているため、こじりに強い構造になっています。そして接触は3点接触方式を採用しているため、信頼性の高い接続を行うことができます。

3点接触方法

ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（D3100/Ｄ3200シリーズ兼用）：関連画像

簡単な挿入、抜取り

コネクタの挿入時はコネクタを押し込むだけで簡単に行え、また確実なロック音がし、さらに嵌合確認ラインを設けてあるため両方で嵌合の確認ができます。また引抜時はハウジング両サイドの2点のロックレバーをつまむだけで簡単に引抜くことができます。

共通仕様（3100シリーズ、3200シリーズ）

材質／仕上

コネクタの挿入時はコネクタを押し込むだけで簡単に行え、また確実なロック音がし、さらに嵌合確認ラインを設けてあるため両方で嵌合の確認ができます。また引抜時はハウジング両サイドの2点のロックレバーをつまむだけで簡単に引抜くことができます。
種類材質仕上げ
メスコンタクト銅合金光沢錫めっきおよびニッケル下地金めっき
オスコンタクト
ハウジングUL94V-0、ガラス繊維補強ポリエステル（PBT）、PPS（SMTタイプ）、黒色

組み合せ方法

ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（D3100/Ｄ3200シリーズ兼用）：関連画像
※ダイナミックシリーズとDKシリーズは互換性のあるコネクタです。

適用電線サイズ

 AWG導体断面積（mm2）
サイズ28〜160.08〜1.25

仕様

項目D3100シリーズD3200シリーズ
定格電圧AC／DC250V以下AC／DC600V以下
定格電流＊1芯：12A
3芯：15A
6芯：10A
16芯：8A
（AWG16電線使用時）
耐電圧AC1500V／1分間AC2200V／1分間
接触抵抗10mΩ以下
使用温度範囲−55℃〜＋105℃s
絶縁抵抗1000MΩ以上
挿抜力（1芯あたり）挿入500g以下，抜去：30g以上
コンタクト保持力49N以上
温度上昇（定格時）30℃以下
耐久性挿抜500回（100mm/分）の後接触抵抗10ｍΩ以下
＊定格電流値は1芯あたりの電流値です。よって6芯の場合はコネクタ全体で60Aの電流が流せるということになります。ただし、芯数が増えるごとに1芯あたりの許容電流値は減少しますのでご注意ください。また左表にない芯数のときは下表の電流曲線を参照してください。

定格

規格／シリーズ3100シリーズ（3.81mmピッチ）3200シリーズ（5.08mmピッチ）
定格電圧定格電流定格温度定格電圧定格電流定格温度
AMP規格
108-5349		250V（下表参照）−55℃〜＋105℃600V
（コネクタ単体時）		（下表参照）−55℃〜＋105℃
UL
File
No.E28476
（Recognized
Component）		使用機器の要求
条件によって
決められる		使用機器の要求
条件によって
決められる		—使用機器の要求
条件によって
決められる		使用機器の要求
条件によって
決められる		—
CSA
Report No.
LR7189		250V8A,MAX—250V8A,MAX—
TÜV
Licence No.
R9151488
（VDE0627）
IP保護,IP-00
過電圧分類（II）
繰り返し挿入
引抜回数50回		250V
AWGA
282
263
243
224
205
186
168
148
−20℃〜＋105℃500V
AWGA
282
263
243
224
205
186
168
148
−20℃〜＋105℃

共通仕様（5200シリーズ）

仕様

定格電圧AC/DC　630V
定格電流max 30A（表A参照）
耐電圧AC3000V（1分間）
絶縁抵抗1000MΩ以上
接触抵抗2mΩ以下
適用電線範囲AWG16〜10（1.23〜5.50mm2）
適合電線絶縁被覆外径3.0〜5.2mm
使用温度範囲−55〜＋105℃
適合パネル厚さ1.6〜2.4mm±0.1
表A
使用電線サイズ（AWG）10121416
電流（アンペア）30251916

材質／仕上

種類材質仕上げ
メスコンタクト銅合金ニッケル下地金めっき
およびニッケル下地に銀めっき
オスコンタクト
ハウジングUL94V-0、ガラス繊維補強ポリエステル（PBT）黒色


組み合せ方法

ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（D3100/Ｄ3200シリーズ兼用）：関連画像
※ダイナミックシリーズとDKシリーズは互換性のあるコネクタです。

【互換表】

3100シリーズ
D3100DK3100
1-178288-3-20PMDK-3100S-03R-20P
1-178288-5-20PMDK-3100S-05R-20P
178289-3-20PMDK-3100D-06R-20P
178289-5-20PMDK-3100D-10R-20P
1-177648-3-20PMDK-3100S-03F-20P
1-177648-5-20PMDK-3100S-05F-20P
178964-3-20PMDK-3100D-06F-20P
178964-5-20PMDK-3100D-10F-20P
1-178802-3-20PMDK-3100S-03P-20P
1-178802-5-20PMDK-3100S-05P-20P
178803-3-20PMDK-3100D-06P-20P
178803-5-20PMDK-3100D-10P-20P
3200シリーズ
D3200DK3200
1-178128-2-20PMDK-3200S-02R-20P
1-178128-3-20PMDK-3200S-03R-20P
1-178128-4-20PMDK-3200S-04R-20P
1-179552-2-20PMDK-3200S-02F-20P
1-179552-3-20PMDK-3200S-03F-20P
1-179552-4-20PMDK-3200S-04F-20P
1-179553-2-20PMDK-3200S-02P-20P
1-179553-3-20PMDK-3200S-03P-20P
1-179553-4-20PMDK-3200S-04P-20P
5200シリーズ
D5200DK5200
1-179958-2-10PMDK-5200S-02R-10P
1-179958-3-10PMDK-5200S-03R-10P
1-353046-2-10PMDK-5200S-02F-10P
1-353046-3-10PMDK-5200S-03F-10P

5200コンタクト
D5200DK5200
917804-2MDK-5TABSLP1-100P
316040-2MDK-5RECSLP1-100P
917805-2MDK-5TABMLP1-100P
316041-2MDK-5RECMLP1-100P

3100／3200共通コンタクト
D3100／D3200DK3100／DK3200
175287-2MDK-3TABSLP1-100P
175288-2MDK-3TABMLP1-100P
175289-2MDK-3TABLLP1-100P
175216-2MDK-3RECSLP1-100P
175217-2MDK-3RECMLP1-100P
175218-2MDK-3RECLLP1-100P

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

閉じる

234168-1で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

【タイコエレクトロニクス】ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（D3100/Ｄ3200シリーズ兼用）の型番234168-1のページです。
型番234168-1に関する仕様情報を記載しております。
