TE ダイナミックコネクタ 誤挿入防止キー・カット工具（D3100/D3200兼用）

TE ダイナミックコネクタ 誤挿入防止キー・カット工具（D3100/D3200兼用）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
36円 ～ 7,217円
税込価格
40円 ～ 7,939円

【仕様】・コンタクトの誤挿入防止可能なアクセサリ・ダイナミックシリーズとDKシ...

詳細情報を確認する

  • 種類：
    その他
  • 商品種類：
    誤挿入防止キー・カット工具

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

型番

未確定2件の候補があります。

Loading...

商品仕様

規格表

型番工具タイプ重量
（g）
175855-1誤挿入防止キー0.3
919041-1カット工具13.5

型番リスト

表示件数:
  1. 1
型番
色
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
黒
10

5個

36円( 40円 )

在庫品1日目

当日出荷可能

銀
-

1個

7,217円( 7,939円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【仕様】
・コンタクトの誤挿入防止可能なアクセサリ
・ダイナミックシリーズとDKシリーズは互換性があるコネクタです。

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。


●同じ芯数のハウジングを何個も並べて使用するとき、違うハウジングと結合しないようにする誤挿入防止キーとカット付工具です。

・ダイナミックコネクタ専用です。他の製品には使用できません。

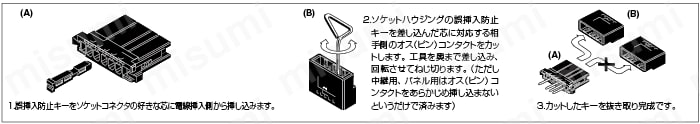

使用方法

使用例

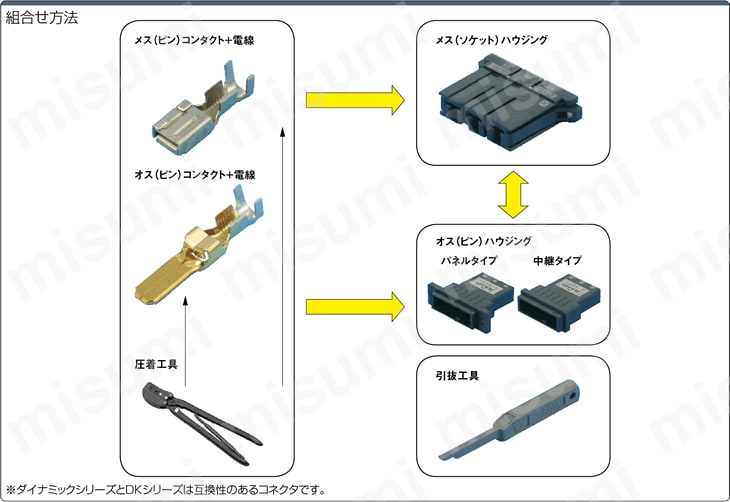

ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　誤挿入防止キー・カット工具（D3100/Ｄ3200兼用）:関連画像

共通仕様

ダイナミック・DK

特長

●ダイナミック・DKコネクタは産業機器専用に開発された小型ナイロンコネクタです。従来型の製品よりもハウジングやコンタクトの強度が増していて、ハウジングの種類も豊富であるためFA機器には特に適したコネクタといえます。
●ダイナミック・DKコネクタは電源用、信号用どちらの用途でも使用することができます。
●定格250Vの3100シリーズ、定格600Vの3200シリーズ、定格630Vの5200シリーズを用意しています。
●ダイナミックシリーズとDKシリーズは互換性があるコネクタです。

共通仕様

●ハウジングランス方式の採用
コンタクトのハウジング内蔵後の固定は、通常はコンタクト側のランスがハウジングに引掛りロックされる方式を採用していますが、このコネクタの場合はその逆にハウジングにランスのあるハウジングランス方式を採用しています。そのことによりコンタクトにはランスがないため、作業中や保存時などにコンタクトがからみ合わず、またランスの形状変化などの問題もなくなります。そのためハウジングへの挿入は行いやすく、また安定的であり抜け落ちるようなことがありません。その他、挿入時には確実なロック音があり挿入をしっかり確認することができます。引抜きの際にも引抜専用工具で簡単に引抜くことができます。

こじり防止機構の採用

オス（ピン）コネクタ（基板用含む）とメス（ソケット）コネクタの両方にリブ（凸凹）を設けてあり、互いが組み合うようになるため、こじりに対して強い作りになっております。さらにオス（ピン）コネクタとメス（ソケット）コネクタが十分に挿入されハウジング間のガタ付きがなくなってからコンタクトが接触する安全設計になっております。

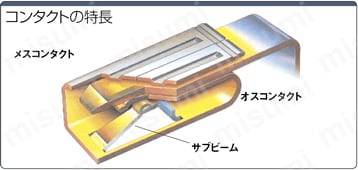

●接点圧について
コンタクトはサブ・ビームの位置により、高接点圧のものと標準接点圧のものとに分かれます。ミスミ標準在庫品は金メッキ品の標準接点圧のものとなります。
メッキ 接点圧タイプ 接点圧 用途 挿抜回数
金 標準接点圧 150g前後 信号、電源用で多芯の挿抜回数の多い回路用 500回
高接点圧 250g前後 信号、電源、モータ用で振動の多いアプリケーション用 500回
スズ 高接点圧 400g前後 信号、電源用で挿抜回数の少ない回路用 100回
●金メッキコンタクトの良さ
金メッキ、銀メッキの使い分けについては使用する電圧、電流、環境（振動、温度、ガス等）、芯数等によって異なります。
一般に産業機器では金メッキが推奨されます。

メッキ種と電気的許容範囲

  金メッキ 不確定ゾーン スズメッキ メッキなし（参考）
電圧 3V以下 3〜30V 30〜100V 100V以上
電流 1A以下 1〜10A 1〜10A 0.1A以上
上表からも分かりますように3V、1A以下の場合は必ず金メッキをご使用ください。30V、1A以上の場合はスズメッキの使用も可能となります。またクリーンな環境ではスズメッキの使用も可能ですが、逆に環境が悪い場合、たとえば温度、湿度が高い、ガスの影響が考えられる、振動が多い、抜き挿しが多い等の場合は必ず金メッキをお使いください。

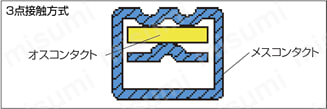

●タブ／リセ接触方式の採用
オス側を板状のタブ方式にして、またメス側をそれを受けるリセ方式（平板を受ける形状）にしているため、こじりに強い構造になっています。そして接触は3点接触方式を採用しているため、信頼性の高い接続を行うことができます。

簡単な挿入、抜取り

コネクタの挿入時はコネクタを押し込むだけで簡単に行え、また確実なロック音がし、さらに嵌合確認ラインを設けてあるため両方で嵌合の確認ができます。また引抜時はハウジング両サイドの2点のロックレバーをつまむだけで簡単に引抜くことができます。

共通仕様（3100シリーズ、3200シリーズ）

材質／仕上

コネクタの挿入時はコネクタを押し込むだけで簡単に行え、また確実なロック音がし、さらに嵌合確認ラインを設けてあるため両方で嵌合の確認ができます。また引抜時はハウジング両サイドの2点のロックレバーをつまむだけで簡単に引抜くことができます。
種類 材質 仕上げ
メスコンタクト 銅合金 光沢錫めっきおよびニッケル下地金めっき
オスコンタクト
ハウジング UL94V-0、ガラス繊維補強ポリエステル（PBT）、PPS（SMTタイプ）、黒色

適用電線サイズ

AWG 導体断面積（mm2）
サイズ 28〜16 0.08〜1.25

仕様

項目 D3100シリーズ D3200シリーズ
定格電圧 AC／DC250V以下 AC／DC600V以下
定格電流＊ 1芯：12A
3芯：15A
6芯：10A
16芯：8A
（AWG16電線使用時）
耐電圧 AC1500V／1分間 AC2200V／1分間
接触抵抗 10mΩ以下
使用温度範囲 −55℃〜＋105℃s
絶縁抵抗 1000MΩ以上
挿抜力（1芯あたり） 挿入500g以下，抜去：30g以上
コンタクト保持力 49N以上
温度上昇（定格時） 30℃以下
耐久性 挿抜500回（100mm/分）の後接触抵抗10ｍΩ以下
＊定格電流値は1芯あたりの電流値です。よって6芯の場合はコネクタ全体で60Aの電流が流せるということになります。ただし、芯数が増えるごとに1芯あたりの許容電流値は減少しますのでご注意ください。また左表にない芯数のときは下表の電流曲線を参照してください。

定格

規格／シリーズ 3100シリーズ（3.81mmピッチ） 3200シリーズ（5.08mmピッチ）
定格電圧 定格電流 定格温度 定格電圧 定格電流 定格温度
AMP規格
108-5349		 250V （下表参照） −55℃〜＋105℃ 600V
（コネクタ単体時）		 （下表参照） −55℃〜＋105℃
UL
File
No.E28476
（Recognized
Component）		 使用機器の要求
条件によって
決められる		 使用機器の要求
条件によって
決められる		 — 使用機器の要求
条件によって
決められる		 使用機器の要求
条件によって
決められる		 —
CSA
Report No.
LR7189		 250V 8A,MAX — 250V 8A,MAX —
TÜV
Licence No.
R9151488
（VDE0627）
IP保護,IP-00
過電圧分類（II）
繰り返し挿入
引抜回数50回		 250V
AWG A
28 2
26 3
24 3
22 4
20 5
18 6
16 8
14 8
−20℃〜＋105℃ 500V
AWG A
28 2
26 3
24 3
22 4
20 5
18 6
16 8
14 8
−20℃〜＋105℃

共通仕様（5200シリーズ）

仕様

定格電圧 AC/DC　630V
定格電流 max 30A（表A参照）
耐電圧 AC3000V（1分間）
絶縁抵抗 1000MΩ以上
接触抵抗 2mΩ以下
適用電線範囲 AWG16〜10（1.23〜5.50mm2）
適合電線絶縁被覆外径 3.0〜5.2mm
使用温度範囲 −55〜＋105℃
適合パネル厚さ 1.6〜2.4mm±0.1
表A
使用電線サイズ（AWG） 10 12 14 16
電流（アンペア） 30 25 19 16

材質／仕上

種類 材質 仕上げ
メスコンタクト 銅合金 ニッケル下地金めっき
およびニッケル下地に銀めっき
オスコンタクト
ハウジング UL94V-0、ガラス繊維補強ポリエステル（PBT）黒色

【互換表】

3100シリーズ
D3100 DK3100
1-178288-3-20P MDK-3100S-03R-20P
1-178288-5-20P MDK-3100S-05R-20P
178289-3-20P MDK-3100D-06R-20P
178289-5-20P MDK-3100D-10R-20P
1-177648-3-20P MDK-3100S-03F-20P
1-177648-5-20P MDK-3100S-05F-20P
178964-3-20P MDK-3100D-06F-20P
178964-5-20P MDK-3100D-10F-20P
1-178802-3-20P MDK-3100S-03P-20P
1-178802-5-20P MDK-3100S-05P-20P
178803-3-20P MDK-3100D-06P-20P
178803-5-20P MDK-3100D-10P-20P
3200シリーズ
D3200 DK3200
1-178128-2-20P MDK-3200S-02R-20P
1-178128-3-20P MDK-3200S-03R-20P
1-178128-4-20P MDK-3200S-04R-20P
1-179552-2-20P MDK-3200S-02F-20P
1-179552-3-20P MDK-3200S-03F-20P
1-179552-4-20P MDK-3200S-04F-20P
1-179553-2-20P MDK-3200S-02P-20P
1-179553-3-20P MDK-3200S-03P-20P
1-179553-4-20P MDK-3200S-04P-20P
5200シリーズ
D5200 DK5200
1-179958-2-10P MDK-5200S-02R-10P
1-179958-3-10P MDK-5200S-03R-10P
1-353046-2-10P MDK-5200S-02F-10P
1-353046-3-10P MDK-5200S-03F-10P

5200コンタクト
D5200 DK5200
917804-2 MDK-5TABSLP1-100P
316040-2 MDK-5RECSLP1-100P
917805-2 MDK-5TABMLP1-100P
316041-2 MDK-5RECMLP1-100P

3100／3200共通コンタクト
D3100／D3200 DK3100／DK3200
175287-2 MDK-3TABSLP1-100P
175288-2 MDK-3TABMLP1-100P
175289-2 MDK-3TABLLP1-100P
175216-2 MDK-3RECSLP1-100P
175217-2 MDK-3RECMLP1-100P
175218-2 MDK-3RECLLP1-100P
