【オムロン】Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）

【オムロン】Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • XM2C-0942-132L
  • XM4L-1542-132
  • DX-15P-BB
  • DX-15S-BB
  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（5件）
通常価格(税別)
244円 ～ 332円  特別価格
税込価格
268円 ～ 365円  特別価格

基板実装用のDsubコネクタ。水平取付タイプのため、回路からの配線取り出しに最...

詳細情報を確認する

規格・仕様：
  • 信号用
  • 用途：
    対基板
  • 使用電流(A)：
    3
  • シリーズ：
    Dsub
  • 接続方向：
    アングル
  • コネクタ形状：
    角型
  • 保護機能（耐環境性）：
    無
  • 耐電圧(Vr.m.s)：
    1000

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 下記項目の記載値を変更しました。商品に変更はございません。（2020/09/17現在）
    定格電圧 / 挿抜耐久 / 使用温度
  • 一部項目に関して変更前後の値は下記の通りです。
    定格電圧: (変更前)300 (変更後)250
    挿抜耐久: (変更前)100 (変更後)200
    使用温度: (変更前)−55〜105℃ (変更後)−25〜105℃

ミスミユニット事例

プローブ治具の段替え

型番

未確定3件の候補があります。

Loading...

商品仕様

規格表

型式
XM2C-0942-132L
型番芯数タイプ重量
g
XM2C-0942-132L9オス
（ピン）		8.7
XM2C-1542-132L1511.0
XM4K-1542-132高密度1510.0
XM3B-0942-132L9メス
（ソケット）		9.7
XM3B-2542-132L2517.0
XM4L-1542-132高密度1511.0

型番
（ローコスト）		芯数タイプ重量
g
DX-09P-BB9オス8.3
DX-15P-BB1510.4
DX-25P-BB2513.5
DX-09S-BB9メス8.5
DX-15S-BB1511
DX-25S-BB2515

概要仕様

外形図

◆XMシリーズオスタイプ
Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図
◆XMシリーズメスタイプ
Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図

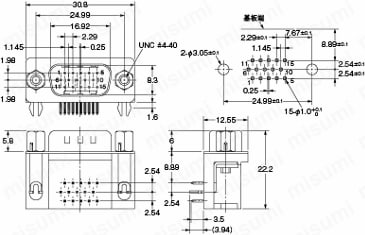

◆XMシリーズ高密度オスタイプ
　　　　　　　　　　　　　　　　　　　　　　プリント基板加工寸法
　　　　　　　　　　　　　　　　　　　　（t＝1.6mm、 BOTTOM VIEW）

Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図
基板取付穴寸法
（オス・メス共通）		Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図t =1.6mm
　　　　基板裏面から見た図
オス、メス共通		◆XMシリーズ高密度メスタイプ

　　　　　　　　　　　　　　　　　　　　　　プリント基板加工寸法
　　　　　　　　　　　　　　　　　　　（t＝1.6mm、 BOTTOM VIEW）
Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図


芯数タイプABCD
9オス30.824.9916.926.96
メス16.33
15オス39.133.3225.256.96
25メス53.047.0438.386.91



◆ DXシリーズ（ローコスト）
　（オス・メス共通）

Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図
基板取付穴寸法（オス・メス共通）
Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図

芯数EFGHⅠ
930.8124.9916.9216.3311.08
1539.1433.3225.524.6619.39
2553.0447.0438.9638.3833.24

材料・仕上
項　　目材　　料仕　　上
コンタクトオス：黄銅ニッケル下地金
フラッシュメッキ
メス：りん青銅
絶縁体ガラス繊維強化PBT樹脂UL94V-0、黒
シェル鋼ニッケルメッキ
六角ネジ金具黄銅ニッケルメッキ
アースラグ黄銅錫合金メッキ
※DXシリーズ（ローコスト）のコンタクトの材料はオス・メス共に真鍮です。

型番リスト

表示件数:
  1. 1
型番
使用電圧(V)
ピン数
適用ピン・コンタクト
電線接続方法
ピン・コンタクトタイプ
着脱方法
用途詳細
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
250
9
オス(プラグ)
-
-
-
-
10

1個

244円( 268円 )

在庫品1日目

当日出荷可能

250
15
オス(プラグ)
-
-
-
-
10

1個

291円

130円

( 143円 )

在庫品1日目

当日出荷可能

250
25
オス(プラグ)
-
-
-
-
10

1個

332円

149円

( 164円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

基板実装用のDsubコネクタ。水平取付タイプのため、回路からの配線取り出しに最適。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 下記項目の記載値を変更しました。商品に変更はございません。（2020/09/17現在）
    定格電圧 / 挿抜耐久 / 使用温度
  • 一部項目に関して変更前後の値は下記の通りです。
    定格電圧: (変更前)300 (変更後)250
    挿抜耐久: (変更前)100 (変更後)200
    使用温度: (変更前)−55〜105℃ (変更後)−25〜105℃
【ココが特長】
●プリント基板に平行して回路を取り出せるアングルタイプのコネクタです。
●相手側との結合を固定する高さ5.8mmの六角ネジ金具と基板への固定がワンタッチでできるアースラグを付属しました。

【基本仕様】
型式定格電流定格電圧接触抵抗絶縁抵抗耐電圧挿抜耐久使用温度
DX-3AAC250V20mΩ以下1,000MΩ以上AC/DC 1000200回−55〜105℃
XM-3AAC300V20mΩ以下1,000MΩ以上AC1,000100回−25〜105℃

【ご注意】
・他メーカーのDsubコネクタとも結合できますが、寸法や特製に関しては十分確認をしてからご使用ください。
・文字が見えにくい場合には外形図タブにてクリアーなデータがご覧いただけます

外形図

外形図

◆XMシリーズオスタイプ
Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図
◆XMシリーズメスタイプ
Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図
基板取付穴寸法
（オス・メス共通）		Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図t =1.6mm
　　　　基板裏面から見た図
オス、メス共通
芯数タイプABCD
9オス30.824.9916.926.96
メス16.33
15オス39.133.3225.256.96
25メス53.047.0438.386.91


◆XMシリーズ高密度オスタイプ
　　　　　　　　　　　　　　　　　　　　　　プリント基板加工寸法
　　　　　　　　　　　　　　　　　　　　（t＝1.6mm、 BOTTOM VIEW）

Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図

◆XMシリーズ高密度メスタイプ

　　　　　　　　　　　　　　　　　　　　　　プリント基板加工寸法
　　　　　　　　　　　　　　　　　　　（t＝1.6mm、 BOTTOM VIEW）
Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図

◆ DXシリーズ（ローコスト）
　（オス・メス共通）

Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図
基板取付穴寸法（オス・メス共通）
Dsubｺﾈｸﾀ　ハンダ付けタイプ/プレスコンタクト（基板実装型）：外形図

芯数EFGHⅠ
930.8124.9916.9216.3311.08
1539.1433.3225.524.6619.39
2553.0447.0438.9638.3833.24
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
