Dsubｺﾈｸﾀ EMI対策 ハンダ付けタイプ/マシンコンタクト
- 当日出荷可能
- 通常価格(税別)
- 454円 ～ 1,042円
- 税込価格
- 499円 ～ 1,146円
第一電子工業(DDK)製。マシンコンタクトの採用により挿抜の耐久性があり、ビー...
- 規格・仕様：
-
- 信号用
- 盤間接続
- PLC
- EMI対策
- RS422
- ハンダ
- 金メッキ
- ネジロック
(i)ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 【おすすめ関連商品のご案内】
オムロンPLC対応ケーブル (NXシリーズ)
【アングルタイプ！！】MILコネクタ付ケーブル
オムロンPLC対応ケーブル (CPM2Cシリーズ)
型番
未確定8件の候補があります。
Loading...
商品仕様
規格表
| 型式 |
| 17JE-23090-02-D1 |
| 型式 | 芯数 | タイプ |
| 17JE-23090-02-D1 | 9 | オス (ピン) |
| 17JE-23150-02-D1 | 15 | |
| 17JE-23250-02-D1 | 25 | |
| 17JE-23370-02-D1 | 37 | |
| 17JE-13090-02-D1-A | 9 | メス (ソケット) |
| 17JE-13150-02-D1-A | 15 | |
| 17JE-13250-02-D1-A | 25 | |
| 17JE-13370-02-D1-A | 37 |
部 1〜9個のご注文は基準単価+バラチャージを申し受けます。【計算例】 17JE-23090-02-D1 を2個ご注文の場合
（基準単価209円+バラチャージ200円）×2個＝818円
バラチャージに関しては >>0101ページ
概要仕様
外形図

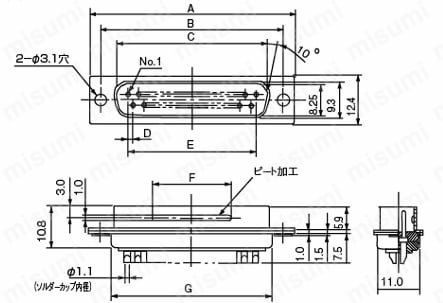

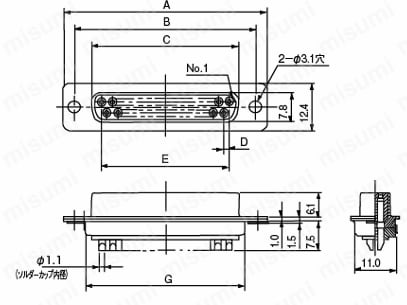

（単位：ｍｍ）◆オス（ピン）タイプ | ◆メス（ソケット）タイプ |
| 芯数 | コンタクト形状 | 型式 | A | B | C | D | E | F | G | 重量（g） |
| 9 | オス | 17JE-23090-02-D1 | 30.70 | 24.99 | 16.80 | 1.37 | 10.98 | 8.00 | 19.50 | 5.5 |
| メス | 17JE-13090-02-D1-A | 30.70 | 24.99 | 16.80 | 1.37 | 10.98 | - | 19.50 | 7.7 | |
| 15 | オス | 17JE-23150-02-D1 | 39.00 | 33.32 | 25.12 | 1.37 | 19.20 | 12.00 | 27.75 | 11.2 |
| メス | 17JE-13150-02-D1-A | 39.00 | 33.32 | 24.64 | 1.37 | 19.20 | - | 27.75 | 15.4 | |
| 25 | オス | 17JE-23250-02-D1 | 52.90 | 47.04 | 38.84 | 1.38 | 33.12 | 20.00 | 41.50 | 6.6 |
| メス | 17JE-13250-02-D1-A | 52.90 | 47.04 | 38.35 | 1.38 | 33.12 | - | 41.50 | 9.3 | |
| 37 | オス | 17JE-23370-02-D1 | 69.20 | 63.50 | 55.30 | 1.38 | 49.68 | 20.00 | 57.95 | 14.1 |
| メス | 17JE-13370-02-D1-A | 69.20 | 63.50 | 54.80 | 1.38 | 49.68 | - | 57.95 | 19.6 |

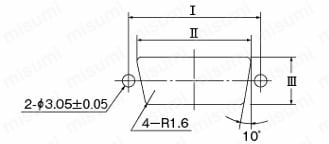

●パネルカット寸法表
| 芯数 | I ±0.15 | II ±0.2 | III ±0.2 |
| 9 | 24.99 | 20.6 | 12.0 |
| 15 | 33.32 | 28.8 | 12.0 |
| 25 | 47.04 | 42.6 | 12.0 |
| 37 | 63.50 | 59.0 | 12.0 |
マシンコンタクト：銅の棒を削り出して作ったものです。
| 強度に優れていて、こじりやくり返しの 抜き差しに対応することができます。 |  |
材料・仕上
| 項 目 | 材 料 | 仕 上 |
| コンタクト (マシンコンタクト) | 銅合金 | ニッケル下地 金メッキ |
| 絶縁体 | PBT樹脂 | UL94V-0,乳白色 |
| シェル | 鋼 | ニッケルメッキ |
型番リスト
- 表示件数:
| 型番 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
| 10 | 1個 | 454円(
499円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 533円(
586円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 989円(
1,088円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 1,042円(
1,146円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 494円(
543円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 682円(
750円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 786円(
865円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 949円(
1,044円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
第一電子工業(DDK)製。マシンコンタクトの採用により挿抜の耐久性があり、ビート加工により確実に相手側と接触可能。
(i)ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 【おすすめ関連商品のご案内】
オムロンPLC対応ケーブル (NXシリーズ)
【アングルタイプ！！】MILコネクタ付ケーブル
オムロンPLC対応ケーブル (CPM2Cシリーズ)
【ココが特長】
●この商品は第一電子工業(DDK)製の商品です。
●耐久性に優れたマシンコンタクト（削り出し）を採用しているため、こじりや繰り返しの抜き差しに性能を発揮します。
●ピン（オス）側シェルにはメス側と確実な接触を行うビート加工（突起）を設けてあります。
【基本仕様】
適応電線サイズ：AWG#20以下または0.5mm2以下（単線）、AWG#22以下または0.3mm2以下（より線）
【ご注意】
・コネクタにはフードや固定用金具は付属しておりません。
別途ご購入ください。（フードはこちら、パネル取り付け金具はこちら）等
・結合はオスとメスの組み合わせで行ってください。
・他メーカーのDsubシリーズとも結合はできますが、メーカーによって寸法や特性が
若干異なる場合があります。ご使用前には十分確認を行ってください。
●この商品は第一電子工業(DDK)製の商品です。
●耐久性に優れたマシンコンタクト（削り出し）を採用しているため、こじりや繰り返しの抜き差しに性能を発揮します。
●ピン（オス）側シェルにはメス側と確実な接触を行うビート加工（突起）を設けてあります。
【基本仕様】
| 定格電流 | 定格電圧 | 耐電圧(1分間) | 絶縁抵抗(DC500V) | 接触抵抗 | 使用温度 |
| 5A | AC300V | AC1000V | 1000MΩ以上 | 10mΩ以下(DC1A) | −55℃〜＋85℃ |
【ご注意】
・コネクタにはフードや固定用金具は付属しておりません。
別途ご購入ください。（フードはこちら、パネル取り付け金具はこちら）等
・結合はオスとメスの組み合わせで行ってください。
・他メーカーのDsubシリーズとも結合はできますが、メーカーによって寸法や特性が
若干異なる場合があります。ご使用前には十分確認を行ってください。
共通仕様
適用電線サイズ
| コネクタタイプ | 適用電線サイズ | ||
|---|---|---|---|
| AWGサイズ | 導体断面積（mm2） | ||
| ハンダ結線タイプ | 20より細いもの | 0.53未満 | |
| 圧接結線タイプ | 1.27mmピッチ 28フラットケーブル | − | |
| 高密度ハンダ結線タイプ | 24〜28 | 0.2〜0.08 | |
| 端子台内蔵タイプ | 14〜26 | 2.0〜1.5 | |
| 高電流タイプ | 10A用 | 16〜12 | 0.3〜1.25 |
| 20A用 | 12〜18 | 0.75〜3.5 | |
【ご注意】
・フードを取り付ける場合は、ケーブル引出し口の径によって左表の電線が用できない場合があります。ケーブル仕上外径等にも十分注意してご使用ください。
パネル寸法
ハンダ結線・圧着結線タイプ
●寸法表
| 芯数 | A±0.15 | B±0.2 | C±0.2 | ||
|---|---|---|---|---|---|
| 高電流型 | 高密度型 | その他 | |||
| － | 15 | 9 | 24.99 | 20.6 | 12.0 |
| 3 | 26 | 15 | 33.32 | 28.8 | 12.0 |
| 5 | 44 | 25 | 47.04 | 42.6 | 12.0 |
| 8 | 62 | 37 | 63.50 | 59.0 | 12.0 |
| － | 78 | 50 | 61.11 | 56.6 | 15.2 |
パネルの前面からの取付け穴と後面からの取付け穴は共通です。
圧接結線タイプ
a.コネクタをパネルの前面から取付ける場合の寸法
●寸法表
| 芯数 | A1 | B1 |
|---|---|---|
| 9 | 24.99 | 22.00 |
| 15 | 33.32 | 30.30 |
| 25 | 47.04 | 44.00 |
| 37 | 63.05 | 60.50 |
b.コネクタをパネルの後面より取付ける場合の寸法
●寸法表
| 芯数 | A2 | B2 |
|---|---|---|
| 9 | 24.99 | 20.20 |
| 15 | 33.32 | 28.60 |
| 25 | 47.04 | 42.50 |
| 37 | 63.05 | 59.20 |
コンタクト配列図
| シェルサイズグループ | E | A | B | C | D |
|---|---|---|---|---|---|
| 標準型 |  |  |  |  |  |
| 高密度型 |  |  |  |  |  |
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
Dsubｺﾈｸﾀ EMI対策 ハンダ付けタイプ/マシンコンタクトのレビュー
評価 4.6
平均満足度：4.6
3件のレビュー
ケーブル加工で使っています
評価 4.0満足度：4.02019/09/04
お客様よりケーブル加工の依頼があり、型番もご指定頂きましたので購入しました。Dsubコネクタのハンダ付けタイプなので加工において他社と比較しても変わりはなかったです。品質や性能においても問題はないと思います。
検査装置に使っています
評価 5.0満足度：5.02019/08/08
ミスミのDsubコネクタEMI対策樹脂フードと組み合わせて使用しています。あまり数が必要ないため、少量で購入できるミスミを利用しました。性能は想定していた通りで1年以上使用していますが、不具合もなく耐久性は問題ないと思います。
この商品に関連するミスミ ユニット事例
角型コネクタカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- エレクトロニクス部品技術窓口
-
商品の仕様・技術のお問い合わせ
