ACサーボモータ対応ハーネス（エンコーダー/電源/ブレーキ用）

ACサーボモータ対応ハーネス（エンコーダー/電源/ブレーキ用）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SVEM-J3ENCBL-A1-A-（長さ）
  • SVEM-J3ENCBL-A1-B-（長さ）
  • SVPM-J3ENCBL-A1-A-（長さ）
  • SVPM-J3ENCBL-A1-B-（長さ）
  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,375円 ～ 13,543円
税込価格
2,613円 ～ 14,897円

三菱電機J4/J3/JNシリーズ対応ハーネスがミスミ安価で登場、数量20個以上...

詳細情報を確認する

規格・仕様：
  • ACサーボ
  • モータ電源
  • エンコーダ信号

(i)ご注意

  • エンコーダー用ケーブルについては5/9頃発売開始となります、ご迷惑をおかけいたしまして申し訳ございません。

型番

未確定20件の候補があります。

Loading...

商品情報

製品仕様

・負荷側と反負荷側の違いに関しましては以下となります。
   負荷側：ケーブル引出し方向がモータ軸方向にケーブルが引き出されます。
   反負荷側：ケーブル引出し方向がモータ軸と反対方向にケーブルが引き出されます。

エンコーダー用ケーブル

J3/J4/JN シリーズ 直結用　両端加工済みタイプ 標準タイプ
対応アンプ対応モータ外形イメージケーブル
引き出し方向		コネクタ形状ケーブルタイプ別型番固定長
(m)
モーター側アンプ側固定用可動用
MR-J4-□
MR-J3-□
MR-JN-□		HG-KR□
HG-MR□
HF-KP□
HF-MP□
HF-KN□		負荷側アングルストレートSVEM-J3ENCBL-A1-ASVEM-J3ENCBL-A1-B1-10m
(1m単位)

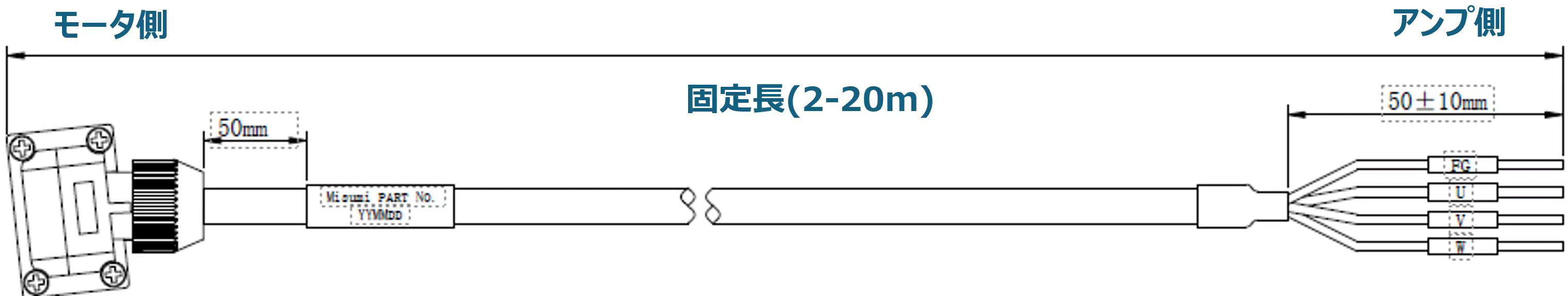

電源用ケーブル

J3/J4/JN シリーズ 両端加工済タイプ
対応アンプ対応モータ外形イメージケーブル
引き出し方向		コネクタ形状ケーブルタイプ別型番固定長
(m)
モーター側アンプ側固定用可動用
MR-J4-□
MR-J3-□
MR-JN-□		HG-KR□
HG-MR□
HF-KP□
HF-MP□
HF-KN□		負荷側アングルバラ線SVPM-PWS1CBL-A1-ASVPM-PWS1CBL-A1-B2-20m

型番リスト

表示件数:
  1. 1
型番
用途
外形仕様
ケーブルタイプ
ケーブル仕上り外径(mm)
ケーブル長さ(m)
コネクタ形状(アンプ側)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
エンコーダ用
両端加工済（負荷側）
固定（シールド付）
7.2
1
ストレート
10

1個

2,857円( 3,143円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
固定（シールド付）
7.2
2
ストレート
10

1個

3,300円( 3,630円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
固定（シールド付）
7.2
3
ストレート
10

1個

3,757円( 4,133円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
固定（シールド付）
7.2
4
ストレート
10

1個

4,190円( 4,609円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
固定（シールド付）
7.2
5
ストレート
10

1個

4,353円( 4,788円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
固定（シールド付）
7.2
6
ストレート
10

1個

4,787円( 5,266円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
固定（シールド付）
7.2
7
ストレート
10

1個

5,194円( 5,713円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
固定（シールド付）
7.2
8
ストレート
10

1個

5,500円( 6,050円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
固定（シールド付）
7.2
9
ストレート
10

1個

5,890円( 6,479円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
固定（シールド付）
7.2
10
ストレート
10

1個

6,281円( 6,909円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
可動（シールド付）
7.2
1
ストレート
10

1個

3,260円( 3,586円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
可動（シールド付）
7.2
2
ストレート
10

1個

4,050円( 4,455円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
可動（シールド付）
7.2
3
ストレート
10

1個

4,256円( 4,682円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
可動（シールド付）
7.2
4
ストレート
10

1個

4,932円( 5,425円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
可動（シールド付）
7.2
5
ストレート
10

1個

5,297円( 5,827円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
可動（シールド付）
7.2
6
ストレート
10

1個

5,960円( 6,556円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
可動（シールド付）
7.2
7
ストレート
10

1個

6,597円( 7,257円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
可動（シールド付）
7.2
8
ストレート
10

1個

7,049円( 7,754円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
可動（シールド付）
7.2
9
ストレート
10

1個

7,663円( 8,429円 )

在庫品1日目

当日出荷可能

エンコーダ用
両端加工済（負荷側）
可動（シールド付）
7.2
10
ストレート
10

1個

8,274円( 9,101円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

三菱電機J4/J3/JNシリーズ対応ハーネスがミスミ安価で登場、数量20個以上のご注文でさらにお得。

(i)ご注意

  • エンコーダー用ケーブルについては5/9頃発売開始となります、ご迷惑をおかけいたしまして申し訳ございません。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
