【ミスミ オリジナル】押しボタンスイッチ（取付穴Φ22・非照光・丸凸形・IP65・IP67対応）

【ミスミ オリジナル】押しボタンスイッチ（取付穴Φ22・非照光・丸凸形・IP65・IP67対応）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
413円 ～ 1,078円
税込価格
454円 ～ 1,186円

当社類似品から大幅なプライスダウンを実現しました。まとめ買いで、更にお得にご購...

詳細情報を確認する

規格・仕様：
  • UL
  • CE対応
  • CCC
  • RoHS
  • 種類：
    非照光式押しボタン
  • 形状：
    丸突形
  • ガード付き：
    無
  • 端子形状：
    ねじ端子
  • 取付穴：
    φ22
  • 押しボタン動作：
    モメンタリ
  • 保護機能(耐環境性)：
    IP65/IP67
  • 代表規格：
    CE / UL / CCC
  • 寸法 縦(mm)：
    33
  • 寸法 幅(mm)：
    30
  • 寸法 奥行き(mm)：
    61.4
  • 電流容量 AC24Vの時(A)：
    10
  • 電流容量 AC48Vの時(A)：
    10
  • 電流容量 AC110Vの時(A)：
    10
  • 電流容量 AC220Vの時(A)：
    6
  • 電流容量 DC24Vの時(A)：
    6
  • 電流容量 DC48Vの時(A)：
    3
  • 電流容量 DC110Vの時(A)：
    1
  • 電流容量 DC220Vの時(A)：
    0.5
  • 電流容量 DC440Vの時(A)：
    0.25
  • リングタイプ：
    樹脂リング

(i)ご注意

  • 商品画像はイメージ画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • chemSHERPAの法規制に関しての調査ならびに保証の対象外となります。

型番

未確定3件の候補があります。

Loading...

商品情報

型番構成表 　　　 　　　
シリーズ・取付穴径・保護構造タイプ-形状動作接点構成ボタン色-端子形状
E-SPS22AD-CPM10R-S

E-SPS：押ボタンスイッチ（接点分離型）D：非照光 C：丸形M：モメンタリ10：1aR：赤 S：ネジ端子
22：取付穴(Φ22)  P：突形 01：1bGN：緑
A：IP65・IP67

規格表

型式タイプ取付
穴径		保護構造操作部動作接点端子形状リング
材質		安全規格重量
(g)
色形状寸法構成構造
E-SPS22AD-CPM10R-S非照光Φ22IP65、IP67
両対応		赤丸突Φ29.5モメンタリ1a分離M3.5
ネジ端子		樹脂UL
CE
CCC
RoHS		28
E-SPS22AD-CPM01R-S1b
E-SPS22AD-CPM10GN-S緑1a
 ※参考値

詳細仕様
絶縁抵抗100MΩ以上
接触抵抗50MΩ以下
耐電圧2500V・1分間
耐振動10～500Hz
定格絶縁電圧600V
定格通電電流10A(AC)
機械的寿命500万回以上
電気的寿命60万回以上
定格使用電圧・電流交流(AC-15)：24V/10A、48V/10A、110V/10A、220V/6A、380V/6A
直流(DC-13)：24V/6A、48V/3A、110V/1A、220V/0.5A、440V/0.25A
接点材料銀合金(AgNi)
使用温度範囲-25～55℃
保存温度範囲-45～80℃
関連カテゴリ「おすすめ」ラインナップ
カテゴリスペック特徴納期商品リンク
押しボタンスイッチΦ22丸平形当日出荷こちら
丸平形・金属リングこちら
丸凸形・金属リングこちら
丸凸形こちら
キノコ形・金属リングこちら
キノコ形こちら
丸凸形こちら
スイッチ銘板長角形・文字なしこちら
スイッチ保護押しボタン用・防塵こちら
スイッチプラグ取付穴プラグ・丸型こちら
驚くほど低価格！ミスミオリジナル　電気系新商品続々登場！
詳細はこちら

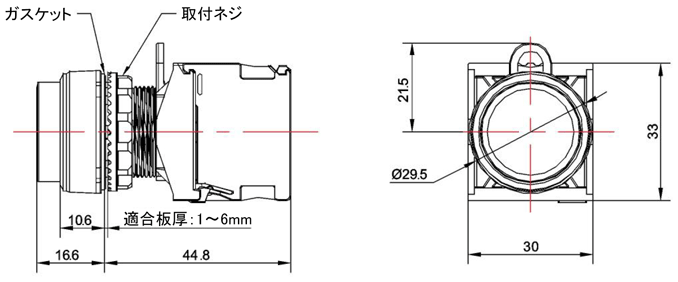

外形図


パネルカット寸法

型番リスト

表示件数:
  1. 1
型番
接点構成
ボタン色
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1b
赤
10

1個

413円( 454円 )

在庫品1日目

当日出荷可能

1a
緑
10

1個

1,078円( 1,186円 )

在庫品1日目

当日出荷可能

1a
赤
10

1個

413円( 454円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

当社類似品から大幅なプライスダウンを実現しました。まとめ買いで、更にお得にご購入いただけます。
【ココが特長】
・Φ22、丸凸形
・IP67、IP65で防塵防水
・海外安全規格取得（UL、CE、CCC、RoHS）
・従来品より長寿命実現（電気寿命：60万回）、高耐久
・産業用機械、各種設備など幅広い用途

(i)ご注意

  • 商品画像はイメージ画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • chemSHERPAの法規制に関しての調査ならびに保証の対象外となります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
