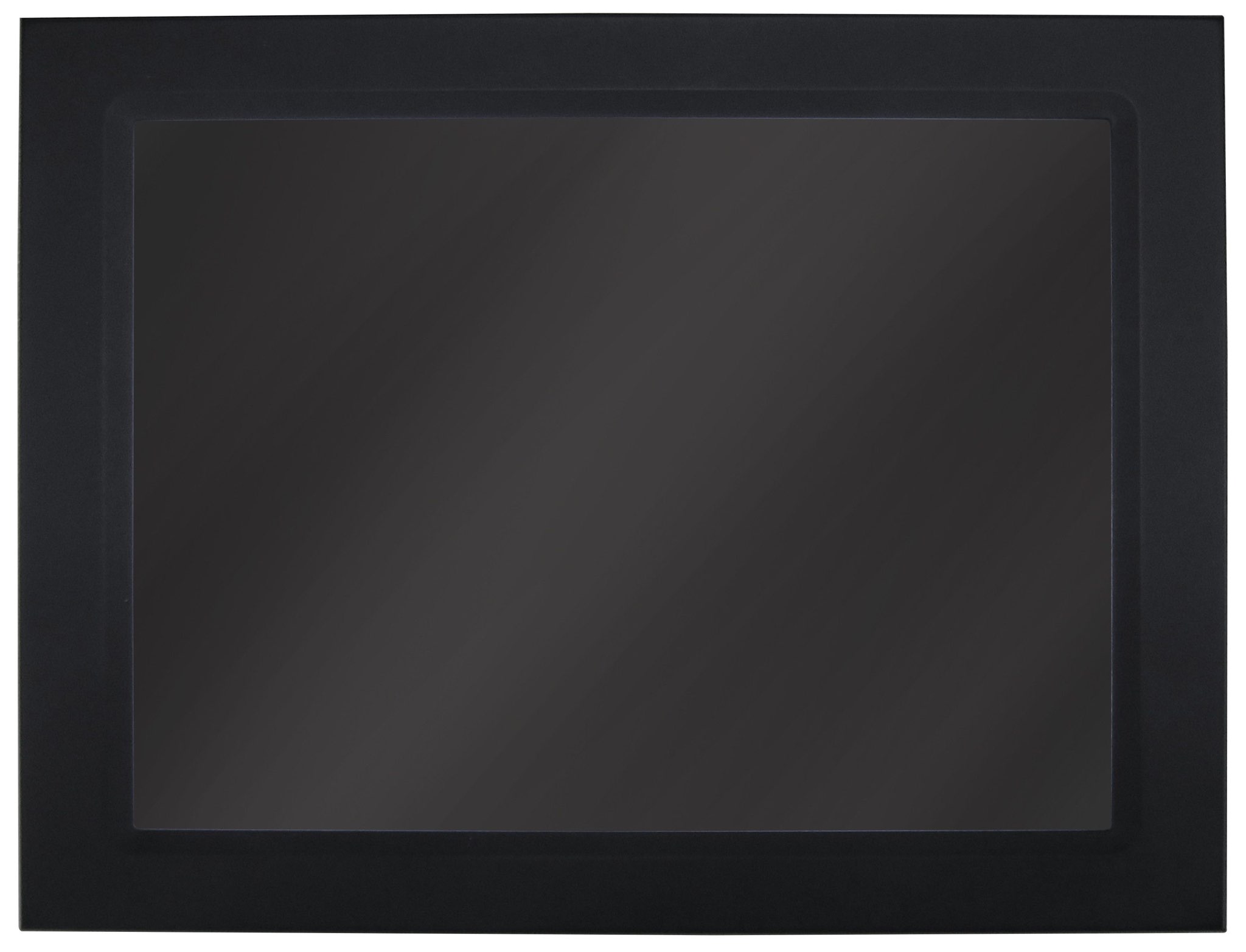

8～15型（4：3）視野角広い組込みタッチパネル（USB/RS232入力）

8～15型（4：3）視野角広い組込みタッチパネル（USB/RS232入力）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
66,800円 ～ 90,100円
税込価格
73,480円 ～ 99,110円

長年の実績がある４：３画面に対応した、産業用ディスプレイ。10インチ以上のモデ...

詳細情報を確認する

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定8件の候補があります。

Loading...

商品仕様


型番サイズ販売商品
本体ACアダプタ変換ケーブル
PCFP-VE-8T-R8.4”〇ーー
PCFP-VE-8T-R-AC8.4”〇〇〇
PCFP-VE-10T-R10.4”〇ーー
PCFP-VE-10T-R-AC10.4”〇〇〇
PCFP-VE-12T-R12.1”〇ーー
PCFP-VE-12T-R-AC12.1”〇〇〇
PCFP-VE-15T-R15.1”〇ーー
PCFP-VE-15T-R-AC15.1”〇〇〇



■ACアダプタ仕様
型番：UNI360-1250-PL03B
入力：100V
電源コード　7A 125V仕様
型式PCFP-VE-8T-RPCFP-VE-10T-RPCFP-VE-12T-RPCFP-VE-15T-R
パネルAUO G084SN05 V9INX G104X1 L04INX G121 XCE L02AUO G150XAN01.2
タッチ方法抵抗膜方式タッチ ５線タッチ
 防水機能無　
LCDサイズ8.4インチ10.4インチ12.1インチ15.1インチ
表示エリア170.4x 127.8 mm215.4x 161.8 mm245.76x 184.32304.1x 228.1
最大解像度800×6001024×7681024 x 7681024 x 768
ピクセルピッチ　mm0.213×0.2130.0685×0.20550.24×0.240.297×0.297
表示色26.2M（ RGB 6 bit）
16.2 M ( RGB 8 bit ）		16.2 M ( RGB 6 bit + 2 FRC）26.2M（ RGB 6 bit）
16.7 M ( RGB 8 bit 		16.2 M ( RGB 6 bit + 2 FRC）
視野角（最大）上下/左右160 °(H)/ 140 °(V）176 °(H)/ 176 °(V）178 °(H)/ 178 °(V）178 °(H)/ 178 °(V）
表面輝度450cd/m2500cd/m2500cd/m2500cd/m2
コントラスト600 :11000 :11000 :11000 :1
機能縦横比率調整1:1；4:3；16:9；Full Screen
起動所要時間起動から信号受信まで約6秒
入力アナログRGBDSub ( VGA )
ビデオBNC
HDMI
タッチ機能RS232（コネクタはメス）
USB2.0　TypeB
電源入力電圧DC12-24V (3ピンターミナルブロック）　
ACアダプタ、変換ケーブル別売り　（PCFP-VE-*-R-AC型番をご注文ください。）
入力電流　※１1A（DC12V）
0.5A（DC24V）		2A（DC12V）
1A（DC24V）		2A（DC12V）
1A（DC24V）		2A（DC12V）
1A（DC24V）
消費電力　Max.8WMax.16WMax.18 WMax.16W
動作環境動作温度：5～40℃,湿度：20～80%RH(結露無き事)
保存温度：−10～60℃,湿度：10～90%RH(結露無き事)
言語英語、中国語（繁体）、フランス語、ドイツ語、イタリア語
MTBF　　※保証値ではありません50,000hrs.　(25度)
ベゼル材質亜鉛メッキ鋼
寸法（ｍｍ）本体：236W×180H×52D
梱包：365W×340H×195D		本体：262W×206H×48D
梱包：365W×340H×195D		本体：307W×251H×53.7D
梱包：430W×460H×230D		本体：370W×280H×57D
梱包：430W×460H×230D
重量1.6㎏（本体）
2.8㎏（梱包）		2.0㎏（本体）
3.2㎏（梱包）		2.8㎏（本体）
4.5㎏（梱包）		3.7㎏（本体）
5.3㎏（梱包）
規格RoHS　10項目
付属品VGAケーブル（1.5ｍ）×１、HDMIケーブル（1.8ｍ）×１、BNCケーブル（1.5ｍ）×１、ターミナルブロック×１、マウントブラケット×4
CD（マニュアル）×１、CD（ドライバー）×１
※RS232やUSBケーブルは付属しておりません。
※図面PDFは外形図よりダウンロード可能です
※１　本体裏のシールはACアダプタ仕様の表示、DC入力は本カタログデーターをご参考ください。

マニュアルPDF

■ドライバー仕様（CD同梱）
対応OSWindows11   Windows 10    Windows 8.1    Windows 8    Windows Embedded 8    Embedded 8.1 Industry    Embedded 8.1 Pro
Embedded 8 Standard    Windows 7  Windows Embedded 7    Embedded Enterprise 7    Embedded Standard 7
Embedded POSReady 7    Windows XP    Windows Embedded POSReady 2009    Windows 2000
外部ダウンロードサイト：こちら









■対応信号タイミング
PCFP-VE-8T-R
　Hf(KHz)Vf(Hz)VGAHDMI
640x480@6031.64959.94◎◎
800x600@5635.15656.25◎×
800x600@6037.87960.32◎◎
1024x768@6048.36360◎◎
1280x720@6044.77259.86◎◎
1280x768@6047.77659.87◎◎
1280x800@6049.70259.81◎◎
1280x960@606060◎◎
1280x1024@6063.98160.02◎◎
1360x768@6047.71260.02◎◎
1366x768@6047.71259.7◎◎
1440x900@6055.93559.89◎◎
1680x1050@6065.2959.95◎◎
1920x1080@6067.560◎◎

PCFP-VE-10T-R、PCFP-VE-12T-R、PCFP-VE-15T-R
　Hf(KHz)Vf(Hz)VGAHDMI
640x480@6031.64959.94◎◎
800x600@5635.15656.25◎×
800x600@6037.87960.32◎◎
1024x768@6048.36360◎◎
1280x720@6044.77259.86◎◎
1280x768@6047.77659.87◎×
1280x800@6049.70259.81◎◎
1280x960@606060◎◎
1280x1024@6063.98160.02◎◎
1360x768@6047.71260.02◎◎
1366x768@6047.71259.7××
1440x900@6055.93559.89◎◎
1680x1050@6065.2959.95◎◎
1920x1080@6067.560◎◎


Pin2/3は導通です（EMI強化のため）

転換ケーブル：IESH-JACK
棒端子を使用しないようにお願い致します。

■ブラケット取付

（1）取り付け板にあらかじめ穴を開け、本体を背面から挿入します
（2）取り付け金具（4個）を上面及び下面にある4個の角穴にそれぞれ挿入します
（3）付属のＭ4ネジをそれぞれ締め付けて取り付け板に固定します。
  （Ｍ4ネジと本体の前面で取り付け板を挟むようにして本体を固定。）M4ネジ（付属品）
推奨トルク値：9.0 +/- 0.5Kgf.cm

本体の角穴に引っ掛けてください。


型番リスト

表示件数:
  1. 1
型番RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10

1個

66,800円( 73,480円 )

在庫品1日目

当日出荷可能

10

1個

71,100円( 78,210円 )

在庫品1日目

当日出荷可能

10

1個

68,900円( 75,790円 )

在庫品1日目

当日出荷可能

10

1個

72,100円( 79,310円 )

在庫品1日目

当日出荷可能

10

1個

83,500円( 91,850円 )

在庫品1日目

当日出荷可能

10

1個

90,100円( 99,110円 )

在庫品1日目

当日出荷可能

10

1個

82,700円( 90,970円 )

在庫品1日目

当日出荷可能

10

1個

89,100円( 98,010円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

長年の実績がある４：３画面に対応した、産業用ディスプレイ。10インチ以上のモデルは、上下方向からの視野角が広い液晶パネルを採用。DC12-24Vに対応。オプション品を使用することでACアダプタもご使用いただけます。VGA、BNCのアナログ信号に加え、HDMIデジタルにも対応しました。USB、RS-232C入力両対応。抵抗膜タッチパネルを採用し、手袋をした状態でもタッチ操作可能です。

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

使用方法

縦横比率調整
1to1_800x600


1to1_1920x1080



800x600_FULLSCREEN

1920x1080_FULL



外形図


　単位：mm
型番LHT（MAX）
PCFP-VE-8T-R218.6166.64.8
PCFP-VE-10T-R256.6196.64.8
PCFP-VE-12T-R293.6239.64.8
PCFP-VE-15T-R350.6274.64.8
 誤差：±1.00ｍｍ

【図面PDFダウンロード】
PCFP-VE-8T-R（図面PDF）
PCFP-VE-10T-R（図面PDF）
PCFP-VE-12T-R（図面PDF）
PCFP-VE-15T-R（図面PDF）


■ブラケット
