CC-Link IE, EtherCAT対応 CAT5e STP（二重シールド）高屈曲LANケーブル

CC-Link IE, EtherCAT対応 CAT5e STP（二重シールド）高屈曲LANケーブル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • NWKEG5E-STP-BK-長さ ※ブーツ変更後
  • NWKEG5E-STP-BK-長さ ※ブーツ変更後
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
 -
税込価格
 -

屈曲試験（摺動試験）1,500万回を実現！CClink IE対応シールド付きC...

詳細情報を確認する

規格・仕様：
  • 難燃
  • ロボット
  • 耐熱
  • 耐屈曲
  • EMI対策
  • 耐油
  • 耐捻回
  • CAT5e
  • EtherCAT
  • PoE
  • EtherNet/IP
  • CC-LinkIE
  • より線
  • 2重シールド
  • ツイストペア
  • 1000BASE-T

(i)ご注意

  • 【部材変更案内】（24年3月）
    製品含有化学物質調査に対するお客様ニーズ増大に伴い、コネクタ保護用ブーツ部の部材を環境対応部材へと変更いたします。寸法・形状・色味が変わりますが、製品性能に変化なく従来通りご使用可能です。ブーツ変更後もRoHS2対応品となります。
    変更時期：2024年9月17日出荷分より、部材を変更致します。
    変更対象・内容詳細：こちらをご参照ください。
  • 【仕様について】（23年9月）
    製品の品質管理体制強化のためハーネスのケーブル部分にラベルを装着いたします。ラベル装着後もRoHS2対応品となります。 本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    変更時期：2023年9月1日以降出荷分
    変更内容詳細：こちらをご参照ください。
    変更対象型番：本ページに記載の全型番
  • 本製品は、CC-Link IEフィールドネットワーク推奨品試験合格品です。合格証明書はこちら

型番

未確定2件の候補があります。

Loading...

商品仕様

商品一覧・技術情報
ミスミ コンベヤ選定情報 ミスミ コンベヤ選定情報
※UL/CCC等の規格対応、製品の選定方法等は、Ethernetケーブル特集ページのFAQよりご確認ください。


規格表

一本単位:価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
シリーズ名称結線タイプ色タイプ別型式指定長（m）
NWKEG5ESTP
ストレート		BK(黒)NWKEG5E-STP-BK0.2～45
0.1毎に指定可能
STPC
クロス		NWKEG5E-STPC-BK



概要仕様

ケーブル規格ブランドミスミケーブル特性摺動屈曲※1,500万回（R=50mm、L=0.6mm）
ケーブル型番EG5E-B-PV-BK-26-4P特性インピーダンス100±15Ω（at 100MHz)
導体より線減衰量（20℃24dB/45m以下（at 100MHz）
シース色黒PSNEXT27.1dB以上（at 100MHz）
外径6.5mm±0.30mm外形図
シールド遮蔽テープ + 編組
導体サイズ x 対数AWG26 ｘ4P (30/0.08)
外被素材難燃・耐油・PVC

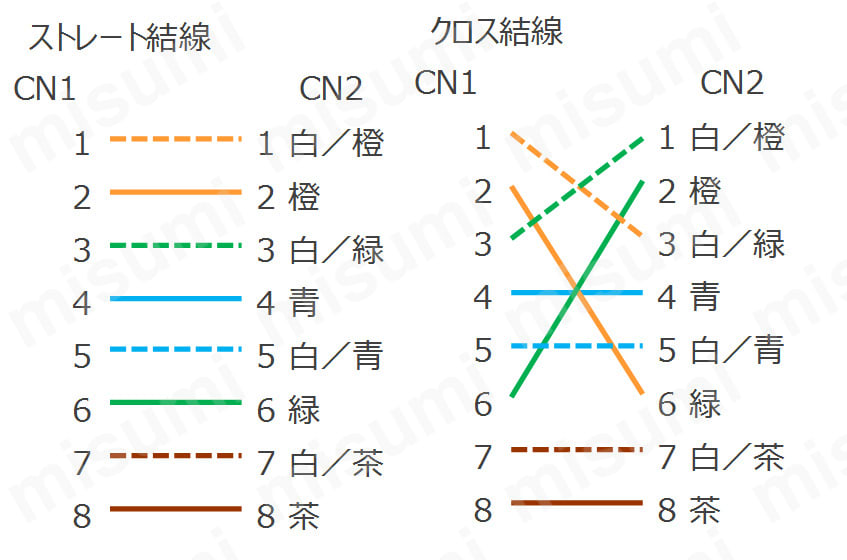

使用温度範囲-20～60℃（UL758)結線図
最小曲げ半径R=41mm
重量52g/ｍ
コネクタ規格ブランド日本製線
コネクタ型番NSP524-S
規格CAT5e
使用温度範囲-10～60℃
重量2.3g/個
公差最長～1m未満+30mm
1～4m未満+50mm
4m以上+3%
最短指定長と同じ

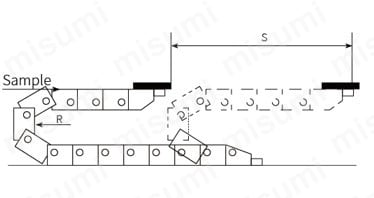

ケーブル屈曲性能評価

データは参考値であり保証値ではございません。

テスト結果1,500万回以上―1,000万回

テスト種類ケーブルベア±90°左右屈曲水平±180°捻回
テスト条件　・ 移動距離 ： 600mm
　・ 摺動速度 ： 70回/分
　・ 曲げ半径 ： 仕上外径の7.7倍		　試験中　・ 捻回速度 ： 60回/分
　・ サンプル長 ： 500mm

型番リスト

表示件数:
  1. 1
型番
長さ(m)
結線
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.2 ～ 45
ストレート
10

1個

-( - )

2日目

0.2 ～ 45
クロス
10

1個

-( - )

2日目

  1. 1

Loading...

詳細情報

基本情報

屈曲試験（摺動試験）1,500万回を実現！CClink IE対応シールド付きCAT5eギガビットイーサネットケーブル（1000BASE-T）です。フリー長で、最短0.2ｍ～最長45ｍまで、0.1ｍごとに長さを指定可能。2重シールド構造でFA環境でのノイズ対策に貢献します。取り回しの容易なより線タイプのため、可動部の配線に最適です。ケーブルは、UL規格対応（AWM 20276 80℃ 30V)で、UL VW-1の難燃性 耐油性、耐ノイズ性など耐環境性を有しています。プラグにはツメ折れ防止プラグを採用し、さらにカバーで保護した安心設計です。

(i)ご注意

  • 【部材変更案内】（24年3月）
    製品含有化学物質調査に対するお客様ニーズ増大に伴い、コネクタ保護用ブーツ部の部材を環境対応部材へと変更いたします。寸法・形状・色味が変わりますが、製品性能に変化なく従来通りご使用可能です。ブーツ変更後もRoHS2対応品となります。
    変更時期：2024年9月17日出荷分より、部材を変更致します。
    変更対象・内容詳細：こちらをご参照ください。
  • 【仕様について】（23年9月）
    製品の品質管理体制強化のためハーネスのケーブル部分にラベルを装着いたします。ラベル装着後もRoHS2対応品となります。 本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    変更時期：2023年9月1日以降出荷分
    変更内容詳細：こちらをご参照ください。
    変更対象型番：本ページに記載の全型番
  • 本製品は、CC-Link IEフィールドネットワーク推奨品試験合格品です。合格証明書はこちら
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
