PLC対応ケーブル (マークチューブ印字 IQM□□□)

PLC対応ケーブル (マークチューブ印字 IQM□□□)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

三菱電機シーケンサ iQ-Fシリーズ対応ケーブルです。対応機器の信号名に準じた...

詳細情報を確認する

規格・仕様：
  • PLC

(i)ご注意

  • 【部材変更案内】本シリーズのケーブルは製品安定供給の為、部材変更を予定しております。変更後も同等仕様で性能面に変わりなく従来通りご使用いただけます。
    変更時期：2024年4月頃～（部材状況によって変更時期を更新します。23年5月4日現在）
    変更内容詳細：一重シールドから二重シールドへ変更
    型番変更：なし（従来型番で注文可）

型番

未確定82件の候補があります。

Loading...

外形図・規格表


・内部線番識別は、こちらをご確認ください。

三菱電機　PLC　iQ-Fシリーズ対応ケーブル（ヒロセコネクタ使用）:関連画像

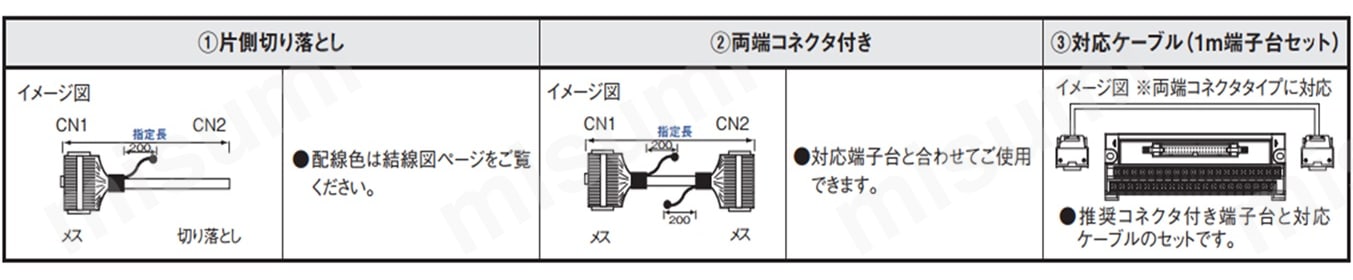

PLC型番①片側切り落とし②両端コネクタ付き③対応ケーブル（端子台セット）
型番全長
（m）		型番全長
（m）		型番全長
（m）
入力
ユニット		FX5-C16EX/DGPN-IQMS2-WA-200.2
～
50
(0.1m毎に指定可)		GPN-IQMD2-WA-200.2
～
50
(0.1m毎に指定可)		GRPTS-M20-M20-0.5-SET

GRPTS-M20-M20-1-SET

GRPTS-M20-M20-2-SET

GRPTS-M20-M20-3-SET
0.5

1

2

3

FX5-C16EX/DS
FX5-C32EX/D
FX5-C32EX/DS
出力
ユニット		FX5-C16EYT/D
FX5-C16EYT/DSS
FX5-C32EYT/D
FX5-C32EYT/DSS
入出力
ユニット		FX5-C32ET/D
FX5-C32ET/DSS
CPU
ユニット		FX5UC-32MT/D
FX5UC-32MT/DSS
FX5UC-64MT/D
FX5UC-64MT/DSS
FX5UC-96MT/D
FX5UC-96MT/DSS



三菱電機　PLC　iQ-Fシリーズ対応ケーブル（ヒロセコネクタ使用）:関連画像

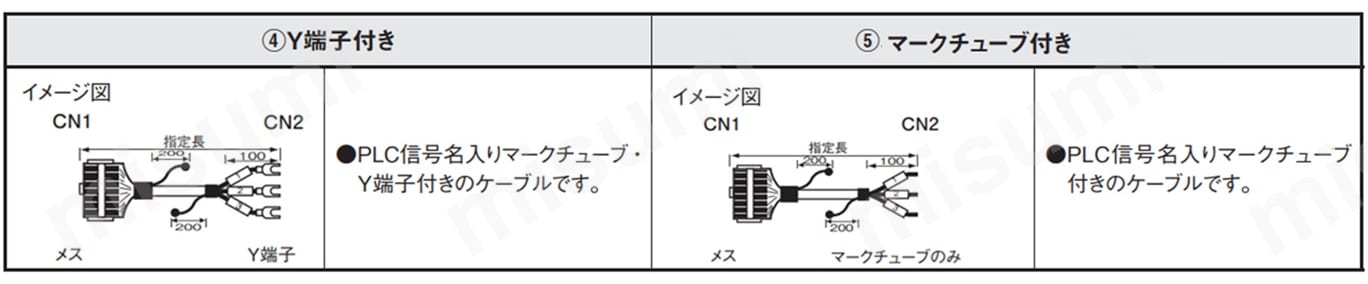

PLC型番④Y端子付き⑤マークチューブ付き結線図
ページ
型番全長
（m）		型番全長
（m）
入力
ユニット		FX5-C16EX/DGPN-IQMY2-WA-200.2
～
50
(0.1m毎に指定可)		GPN-IQMT2-WA-200.2
～
50
(0.1m毎に指定可)		リンク
FX5-C16EX/DSGPN-IQMY3-WA-20GPN-IQMT3-WA-20
FX5-C32EX/D入力1GPN-IQMY4-WA-20GPN-IQMT4-WA-20
入力2GPN-IQMY25-WA-20GPN-IQMT25-WA-20
FX5-C32EX/DS入力1GPN-IQMY5-WA-20GPN-IQMT5-WA-20
入力2GPN-IQMY27-WA-20GPN-IQMT27-WA-20
出力
ユニット		FX5-C16EYT/DGPN-IQMY6-WA-20GPN-IQMT6-WA-20
FX5-C16EYT/DSSGPN-IQMY7-WA-20GPN-IQMT7-WA-20
FX5-C32EYT/D出力1GPN-IQMY8-WA-20GPN-IQMT8-WA-20
出力2GPN-IQMY24-WA-20GPN-IQMT24-WA-20
FX5-C32EYT/DSS出力1GPN-IQMY12-WA-20GPN-IQMT12-WA-20
出力2GPN-IQMY26-WA-20GPN-IQMT26-WA-20
入出力
ユニット		FX5-C32ET/D入力1GPN-IQMY13-WA-20GPN-IQMT13-WA-20
出力1GPN-IQMY28-WA-20GPN-IQMT28-WA-20
FX5-C32ET/DSS入力1GPN-IQMY14-WA-20GPN-IQMT14-WA-20
出力1GPN-IQMY32-WA-20GPN-IQMT32-WA-20
CPU
ユニット		FX5UC-32MT/D入力1GPN-IQMY15-WA-20GPN-IQMT15-WA-20
出力1GPN-IQMY33-WA-20GPN-IQMT33-WA-20
FX5UC-32MT/DSS入力1GPN-IQMY16-WA-20GPN-IQMT16-WA-20
出力1GPN-IQMY45-WA-20GPN-IQMT45-WA-20
FX5UC-64MT/D入力1GPN-IQMY17-WA-20GPN-IQMT17-WA-20
入力2GPN-IQMY34-WA-20GPN-IQMT34-WA-20
出力1GPN-IQMY35-WA-20GPN-IQMT35-WA-20
出力2GPN-IQMY36-WA-20GPN-IQMT36-WA-20
FX5UC-64MT/DSS入力1GPN-IQMY18-WA-20GPN-IQMT18-WA-20
入力2GPN-IQMY46-WA-20GPN-IQMT46-WA-20
出力1GPN-IQMY47-WA-20GPN-IQMT47-WA-20
出力2GPN-IQMY48-WA-20GPN-IQMT48-WA-20
FX5UC-96MT/D入力1GPN-IQMY22-WA-20GPN-IQMT22-WA-20
入力2GPN-IQMY37-WA-20GPN-IQMT37-WA-20
入力3GPN-IQMY38-WA-20GPN-IQMT38-WA-20
出力1GPN-IQMY42-WA-20GPN-IQMT42-WA-20
出力2GPN-IQMY43-WA-20GPN-IQMT43-WA-20
出力3GPN-IQMY44-WA-20GPN-IQMT44-WA-20
FX5UC-96MT/DSS入力1GPN-IQMY23-WA-20GPN-IQMT23-WA-20
入力2GPN-IQMY52-WA-20GPN-IQMT52-WA-20
入力3GPN-IQMY53-WA-20GPN-IQMT53-WA-20
出力1GPN-IQMY54-WA-20GPN-IQMT54-WA-20
出力2GPN-IQMY55-WA-20GPN-IQMT55-WA-20
出力3GPN-IQMY56-WA-20GPN-IQMT56-WA-20

指定長(m)～0.91～44.1～50
公差+20mm+50mm+指定長の3%

*指定長の公差は上記の通りになります。

■関連商品のご案内

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
対応ユニットタイプ
対応機種型式
形状仕様(①②③はリンク先ページより選定)
コネクタ番号
指定長(m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
CPU / 入出力 / 入力 / 出力
FX5UC-96MT/D / FX5UC-96MT/DSS / FX5UC-64MT/D / FX5UC-64MT/DSS / FX5UC-32MT/D / FX5UC-32MT/DSS / FX5-C16EX/D / FX5-C16EX/DS / FX5-C16EYT/D / FX5-C16EYT/DSS / FX5-C32ET/D / FX5-C32ET/DSS / FX5-C32EX/D / FX5-C32EX/DS / FX5-C32EYT/D / FX5-C32EYT/DSS
両端
-
0.2 ～ 50
10

1個

-( - )

3日目

CPU / 入出力 / 入力 / 出力
FX5UC-96MT/D / FX5UC-96MT/DSS / FX5UC-64MT/D / FX5UC-64MT/DSS / FX5UC-32MT/D / FX5UC-32MT/DSS / FX5-C16EX/D / FX5-C16EX/DS / FX5-C16EYT/D / FX5-C16EYT/DSS / FX5-C32ET/D / FX5-C32ET/DSS / FX5-C32EX/D / FX5-C32EX/DS / FX5-C32EYT/D / FX5-C32EYT/DSS
片端
-
0.2 ～ 50
10

1個

-( - )

3日目

入力
FX5-C16EX
マークチューブのみ
入力
0.2 ～ 50
10

1個

-( - )

3日目

入力
FX5-C16EX/DS
マークチューブのみ
入力
0.2 ～ 50
10

1個

-( - )

3日目

入力
FX5-C32EX/D
マークチューブのみ
入力1
0.2 ～ 50
10

1個

-( - )

3日目

入力
FX5-C32EX/DS
マークチューブのみ
入力1
0.2 ～ 50
10

1個

-( - )

3日目

出力
FX5-C16EYT
マークチューブのみ
出力
0.2 ～ 50
10

1個

-( - )

3日目

出力
FX5-C16EYT/DSS
マークチューブのみ
出力
0.2 ～ 50
10

1個

-( - )

3日目

出力
FX5-C32EYT/D
マークチューブのみ
出力1
0.2 ～ 50
10

1個

-( - )

3日目

出力
FX5-C32EYT/DSS
マークチューブのみ
出力1
0.2 ～ 50
10

1個

-( - )

3日目

入出力
FX5-C32ET/D
マークチューブのみ
入力1
0.2 ～ 50
10

1個

-( - )

3日目

入出力
FX5-C32ET/DSS
マークチューブのみ
出力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-32MT/D
マークチューブのみ
入力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-32MT/DSS
マークチューブのみ
入力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-64MT/D
マークチューブのみ
入力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-64MT/DSS
マークチューブのみ
入力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/D
マークチューブのみ
入力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/DSS
マークチューブのみ
入力1
0.2 ～ 50
10

1個

-( - )

3日目

出力
FX5-C32EYT/D
マークチューブのみ
出力2
0.2 ～ 50
10

1個

-( - )

3日目

入力
FX5-C32EX/D
マークチューブのみ
入力2
0.2 ～ 50
10

1個

-( - )

3日目

出力
FX5-C32EYT/DSS
マークチューブのみ
出力2
0.2 ～ 50
10

1個

-( - )

3日目

入力
FX5-C32EX/DS
マークチューブのみ
入力2　
0.2 ～ 50
10

1個

-( - )

3日目

入出力
FX5-C32ET/D
マークチューブのみ
出力1
0.2 ～ 50
10

1個

-( - )

3日目

入出力
FX5-C32ET/DSS
マークチューブのみ
出力2
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-32MT/D
マークチューブのみ
出力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-64MT/D
マークチューブのみ
入力2
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-64MT/D
マークチューブのみ
出力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-64MT/D
マークチューブのみ
出力2
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/D
マークチューブのみ
入力2
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/D
マークチューブのみ
入力3
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/D
マークチューブのみ
出力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/D
マークチューブのみ
出力2
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/D
マークチューブのみ
出力3
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-32MT/DSS
マークチューブのみ
出力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-64MT/DSS
マークチューブのみ
入力2
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-64MT/DSS
マークチューブのみ
出力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-64MT/DSS
マークチューブのみ
出力2
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/DSS
マークチューブのみ
入力2
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/DSS
マークチューブのみ
入力3
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/DSS
マークチューブのみ
出力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/DSS
マークチューブのみ
出力2
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/DSS
マークチューブのみ
出力3
0.2 ～ 50
10

1個

-( - )

3日目

入力
FX5-C16EX
Y端マークチューブ付
入力
0.2 ～ 50
10

1個

-( - )

3日目

入力
FX5-C16EX/DS
Y端マークチューブ付
入力
0.2 ～ 50
10

1個

-( - )

3日目

入力
FX5-C32EX/D
Y端マークチューブ付
入力1
0.2 ～ 50
10

1個

-( - )

3日目

入力
FX5-C32EX/DS
Y端マークチューブ付
入力1
0.2 ～ 50
10

1個

-( - )

3日目

出力
FX5-C16EYT
Y端マークチューブ付
出力
0.2 ～ 50
10

1個

-( - )

3日目

出力
FX5-C16EYT/DSS
Y端マークチューブ付
出力
0.2 ～ 50
10

1個

-( - )

3日目

出力
FX5-C32EYT/D
Y端マークチューブ付
出力1
0.2 ～ 50
10

1個

-( - )

3日目

出力
FX5-C32EYT/DSS
Y端マークチューブ付
出力1
0.2 ～ 50
10

1個

-( - )

3日目

入出力
FX5-C32ET/D
Y端マークチューブ付
入力1
0.2 ～ 50
10

1個

-( - )

3日目

入出力
FX5-C32ET/DSS
Y端マークチューブ付
出力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-32MT/D
Y端マークチューブ付
入力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-32MT/DSS
Y端マークチューブ付
入力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-64MT/D
Y端マークチューブ付
入力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-64MT/DSS
Y端マークチューブ付
入力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/D
Y端マークチューブ付
入力1
0.2 ～ 50
10

1個

-( - )

3日目

CPU
FX5UC-96MT/DSS
Y端マークチューブ付
入力1
0.2 ～ 50
10

1個

-( - )

3日目

出力
FX5-C32EYT/D
Y端マークチューブ付
出力2
0.2 ～ 50
10

1個

-( - )

3日目

入力
FX5-C32EX/D
Y端マークチューブ付
入力2
0.2 ～ 50
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

三菱電機シーケンサ iQ-Fシリーズ対応ケーブルです。対応機器の信号名に準じたマークチューブを印字しています（片側バラ線・Y端子加工時のみ）。
・長さを自由に設定可
・両端コネクタ付、片端切り落とし、Y端子付、マークチューブ付きのバラ線タイプ等、仕様多数
・マークチューブにはPLC専用の信号名を印字
・コネクタフードの引出向きはストレートの他、アングル引出方向を選べる
・手配に便利なハーネスと端子台のセット型番あり

(i)ご注意

  • 【部材変更案内】本シリーズのケーブルは製品安定供給の為、部材変更を予定しております。変更後も同等仕様で性能面に変わりなく従来通りご使用いただけます。
    変更時期：2024年4月頃～（部材状況によって変更時期を更新します。23年5月4日現在）
    変更内容詳細：一重シールドから二重シールドへ変更
    型番変更：なし（従来型番で注文可）
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

PLC対応ケーブル (マークチューブ印字 IQM□□□)

PLC対応ケーブル (マークチューブ印字 IQM□□□)

    PLC対応ケーブル (マークチューブ印字 IQF□□□)

    PLC対応ケーブル (マークチューブ印字 IQF□□□)

      PLC対応ケーブル (マークチューブ印字 NPM□□□)

      PLC対応ケーブル (マークチューブ印字 NPM□□□)

        コネクタ変換ケーブル 1対1接続 (富士通コンポーネント製・ミスミオリジナルコネクタ使用)

        コネクタ変換ケーブル 1対1接続 (富士通コンポーネント製・ミスミオリジナルコネクタ使用)

          制御信号用変換ケーブル

          制御信号用変換ケーブル

            PLC対応ケーブル (マークチューブ印字 Q□□□)

            PLC対応ケーブル (マークチューブ印字 Q□□□)

              即出荷 PLC対応ケーブル端子台セット

              即出荷 PLC対応ケーブル端子台セット

                即出荷 PLC対応ケーブル (FCN 半田加工)

                即出荷 PLC対応ケーブル (FCN 半田加工)

                  コネクタ変換ケーブル 1対1接続タイプ

                  コネクタ変換ケーブル 1対1接続タイプ

                    コネクタ変換分岐ケーブル 1対2接続 (富士通コンポーネント製・ミスミオリジナルコネクタ使用)

                    コネクタ変換分岐ケーブル 1対2接続 (富士通コンポーネント製・ミスミオリジナルコネクタ使用)

                      耳栓 ウベックス エグザクトバンド

                      耳栓 ウベックス エグザクトバンド

                        被覆ワイヤロープ

                        被覆ワイヤロープ

                          リレーターミナル対応 PLC中継ケーブル（NRLY-□PCRY）

                          リレーターミナル対応 PLC中継ケーブル（NRLY-□PCRY）
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ UVEX 杉田エース ミスミ
                            通常価格 - - - - - - 3,050円～ 1,260円～ - - 199円 18,389円～ -
                            通常出荷日 3日目   2日目～   2日目～   5日目   5日目   3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 2日目～   3日目   4日目   5日目   2日目
                            対応機器メーカー 三菱電機製対応 三菱電機製対応 オムロン製対応 - - - オムロン製対応 / 三菱電機製対応 / 富士電機製対応 / キーエンス製対応 / 横河電機製対応 オムロン製対応 / 三菱電機製対応 / 富士電機製対応 / キーエンス製対応 / 横河電機製対応 - - - - -
                            対応機器シリーズ 三菱電機 MELSEC iQ-Fシリーズ 三菱電機 MELSEC iQ-Rシリーズ オムロン NXシリーズ - - - オムロン CJシリーズ / オムロン CSシリーズ / 三菱電機 MELSEC Aシリーズ / 三菱電機 MELSEC Lシリーズ / 三菱電機 MELSEC Qシリーズ / 三菱電機 MELSEC FXシリーズ / 富士電機 MICREX-SXシリーズ / 横河電機 FA-M3Rシリーズ オムロン CJシリーズ / オムロン CSシリーズ / 三菱電機 MELSEC Lシリーズ / 三菱電機 MELSEC Qシリーズ / 三菱電機 MELSEC FXシリーズ / 富士電機 MICREX-SXシリーズ / キーエンス KVシリーズ / 横河電機 FA-M3Rシリーズ - - - - -
                            ケーブル形状 丸型 丸型 丸型 - - - - - - - - - -
                            芯数(芯) 20 40 - - - - - - - - - - -
                            CN1コネクタ仕様 MIL FCN - - - - - - - - - - -

                            PLC対応ケーブル (マークチューブ印字 IQM□□□)のレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            三菱電機のPLCに使用
                            評価 5.0満足度：5.02019/09/04
                            専用品なので購入しました。生産設備で使用しています。ケーブルやアッセンブリなどはメーカーにはあまりなく、ミスミには豊富に揃っているのでミスミを利用しました。長さも選べますので合った長さを購入しています。不具合などもないので満足しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            技術サポート窓口

                            エレクトロニクス部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
