ＥＩコネクタ オリジナル手動圧着工具
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 19,874円
- 税込単価
- 21,861円
【特長】・TE社製EIシリーズコネクタ専用の圧着工具です。・AWG30～20ま...
-
- 適用タイプ：
- EIコネクタ
-
- 商品分類：
- 圧着工具
(i)ご注意
- ミスミオリジナル圧着工具MSHT-□□シリーズは、多くのミスミユーザーが廉価で圧着作業を可能にすることを目的とし開発した工具です。
そのため、圧着基準はコネクタメーカー基準の引張強度のみを満たす仕様となっており、その他のメーカーが規定している基準は確認しておりません。
指定中 の仕様・寸法情報
商品仕様
規格表
| 型式 | 適合 シリーズ | 適合 コンタクト | コンタクト タイプ | 適用電線 | 重量 (ｇ) | ||
| AWG | 導体断面積mm２ | 被覆外径φmm | |||||
| MSHT-A06 | EI | 170430-1 | オス(ピン) | 30～26 | 0.05～0.15 | 1.0～1.4 | 600 |
| 170429-1 | 26～20 | 0.14～0.52 | 1.1～1.9 | ||||
| 170205-1 | メス(ソケット) | 30～26 | 0.05～0.15 | 1.0～1.4 | |||
| 170204-1 | 26～20 | 0.14～0.52 | 1.1～1.9 | ||||

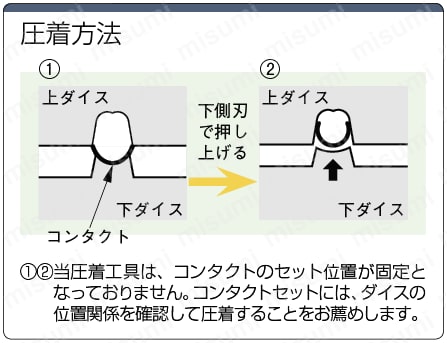

■刃型ガイド

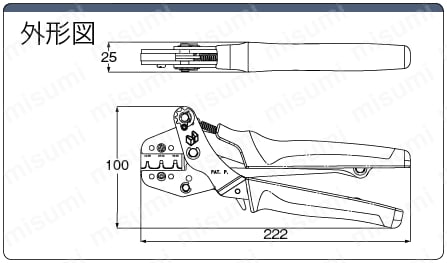

■構造説明
適用電線サイズによっては被覆部の圧着状態が崩れて圧着される場合があります。
その際には、被服部高さ調整ダイヤルを回して調整してください。
適応電線範囲が広い工具の場合には特に必要になります。
概要仕様
型番リスト
Loading...
詳細情報
基本情報
【特長】
・TE社製EIシリーズコネクタ専用の圧着工具です。
・AWG30～20までこの1丁で圧着できます。
(i)ご注意
- ミスミオリジナル圧着工具MSHT-□□シリーズは、多くのミスミユーザーが廉価で圧着作業を可能にすることを目的とし開発した工具です。
そのため、圧着基準はコネクタメーカー基準の引張強度のみを満たす仕様となっており、その他のメーカーが規定している基準は確認しておりません。
●TE社製EIシリーズコネクタ専用の圧着工具です。
●AWG30～20までこの１丁で圧着できます。
・適合コンタクト以外の圧着は絶対にしないでください。工具を痛め故障の原因になります。
指定外の利用をされますと正常な圧着が出来なくなることがございます。
・この工具の校正は行っておりません。
・ダイス部分の鋼材は金型で利用されている高品質材を使っております。
圧着時に手で触れるなどをされた時には汗等の塩分を拭取るなど工具のケアをしてください。
・この工具はミスミ独自企画により開発した一体型手動圧着工具です。
・コネクタメーカーの保証を要求される場合には、コネクタメーカー指定の工具の使用を推奨します。
カタログ
類似品
この商品に近い類似品がありませんでした。
MSHT-A06で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
ＥＩコネクタ オリジナル手動圧着工具の型番MSHT-A06のページです。
型番MSHT-A06に関する仕様情報を記載しております。
