絶縁キャップ（多連タイプ・T分岐配線対応）

絶縁キャップ（多連タイプ・T分岐配線対応）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/06/30まで
  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
986円 ～ 1,306円  特別価格
税込価格
1,085円 ～ 1,437円  特別価格

【仕様】・小型モータなどのT分岐配線に便利な絶縁キャップ・簡易的な中継ボックス...

詳細情報を確認する

規格・仕様：
  • 600V
  • 結線方式：
    ネジ
  • 取付方式：
    直付け
  • 部品/完成品：
    組上完成品
  • 耐電圧：
    AC2500V・1分間
  • 絶縁抵抗：
    DC500V・100MΩ以上
  • 使用温度範囲(℃)：
    -20～80
  • 材質：
    66ナイロン
  • 色：
    黒
  • タイプ：
    多連・T分岐配線対応
  • 適合圧着端子：
    1.25-3、1.25-3.5（Y端子、丸端子）
  • 適合電線外径(φmm)：
    3.5mm×2本/極
  • 定格：
    600V・1A
  • 高さ(mm)：
    52

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定2件の候補があります。

Loading...

商品仕様

規格表

絶縁キャップ（多連タイプ・T分岐配線対応）:関連画像
型式極数最大適合
電線径(mm)		適合圧着
端子(mm)		重量 (g)
ISCP-323～6PФ3.5×2本/極絶縁キャップ（多連タイプ・T分岐配線対応）:関連画像32
ISCP-424～8P41

概要仕様

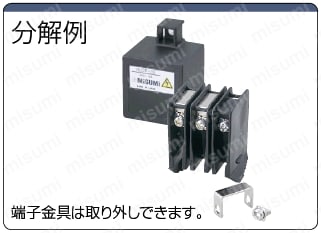

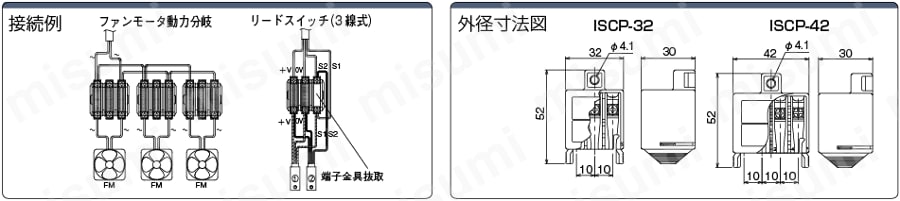

絶縁キャップ（多連タイプ・T分岐配線対応）:関連画像
絶縁キャップ（多連タイプ・T分岐配線対応）:関連画像
仕様
定格600V・15A
耐電圧AC2500V・1分間
絶縁抵抗DC500V・100MΩ以上
使用温度範囲−20～80℃
材質本体・ケース66ナイロン(UL94V-2)
端子金具・ナット真鍮(ニッケルメッキ)
端子ねじスチール(三価クロメートメッキ)

型番リスト

表示件数:
  1. 1
型番
極数（連数）
幅(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3～6P
32
10

1個

986円( 1,085円 )

在庫品1日目

当日出荷可能

4～8P
42
10

1個

1,306円

718円

( 790円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【仕様】
・小型モータなどのT分岐配線に便利な絶縁キャップ
・簡易的な中継ボックスとしての使用に最適です。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

●バルブや小型モータのT分岐配線に便利な絶縁キャップです。
●センサ線の中継にも有効です。
●簡易的な中継ボックスとしての使用に最適です。
●端子金具の組み換えにより3～6極、4～8極に対応します。
●丸端子、Y端子どちらでも使用可能です。
