ミスミ防水１レバー式台座（中継固定用）
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 1,999円 ～ 6,644円
- 税込価格
- 2,199円 ～ 7,308円
【特長】ミスミオリジナルの、低価格、耐環境型中継固定用防水1レバー台座です。芯...
- 規格・仕様：
-
- IP65
- 電源用
- 盤間接続
- レバーロック
-
- 種類：
- その他
-
- 適合コネクタ形状：
- 角型
-
- 商品種類：
- Heavy duty
-
- 保護機能(耐環境性)：
- IP65
-
- 適合フードタイプ：
- E型
型番
未確定7件の候補があります。
Loading...
商品仕様
規格表
| 型番 | 適合フード タイプ |
| M1DC-06-06BT | E型 |
| M1DC-10-10BT | |
| M1DC-10-10BK | |
| M1DC-16-16BT | |
| M1DC-16-16BK | |
| M1DC-24-24BT | |
| M1DC-24-24BK |
概要仕様
| 型式 | 適合フード タイプ | 適合コネクタ芯数 | |||||
| E型 | EE型 | A型 | Q型 | D型 | DD型 | ||
| M1DC-06-06BT | E型 | 6 | 10 | − | − | − | 24 |
| M1DC-10-10BT | 10 | 18 | − | − | − | 42 | |
| M1DC-10-10BK | 10 | 18 | − | − | − | 42 | |
| M1DC-16-16BT | 16 | 32 | − | − | 40 | 72 | |
| M1DC-16-16BK | 16 | 32 | − | − | 40 | 72 | |
| M1DC-24-24BT | 24 | 46 | − | − | 64 | 108 | |
| M1DC-24-24BK | 24 | 46 | − | − | 64 | 108 | |
型番リスト
- 表示件数:
| 型番 |
ネジタイプ |
Han-E型相当品(芯) |
Han-EE型相当品(芯) |
Han-D型相当品(芯) |
Han-DD型相当品(芯) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
M20
|
6
|
10
|
-
|
24
| 1個 | 1,999円(
2,199円
) | 在庫品1日目 当日出荷可能 | |
M32
|
10
|
18
|
-
|
42
| 1個 | 5,443円(
5,987円
) | 在庫品1日目 当日出荷可能 | |
M20
|
10
|
18
|
-
|
42
| 1個 | 2,154円(
2,369円
) | 在庫品1日目 当日出荷可能 | |
M32
|
16
|
32
|
40
|
72
| 1個 | 5,739円(
6,313円
) | 在庫品1日目 当日出荷可能 | |
M25
|
16
|
32
|
40
|
72
| 1個 | 2,375円(
2,613円
) | 在庫品1日目 当日出荷可能 | |
M32
|
24
|
46
|
64
|
108
| 1個 | 6,644円(
7,308円
) | 在庫品1日目 当日出荷可能 | |
M25
|
24
|
46
|
64
|
108
| 1個 | 2,855円(
3,141円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】
ミスミオリジナルの、低価格、耐環境型中継固定用防水1レバー台座です。
芯数に応じて各シリーズのコネクタを組み込むことのできる防水型のパネル台座です。
大手コネクタメーカーと完全互換性があります。
フード全体がアルミダイキャストでできているため、強度に優れております。
ミスミオリジナル低価格、高信頼性、耐環境型防水
１レバー式中継用台座
●芯数に応じて各シリーズのコネクタを組み込むことのできる防水型の中継用台座です。
●大手コネクタメーカーと完全互換！ しかも20％コストダウン！
●フード全体がアルミダイキャストでできているため、強度にすぐれております。

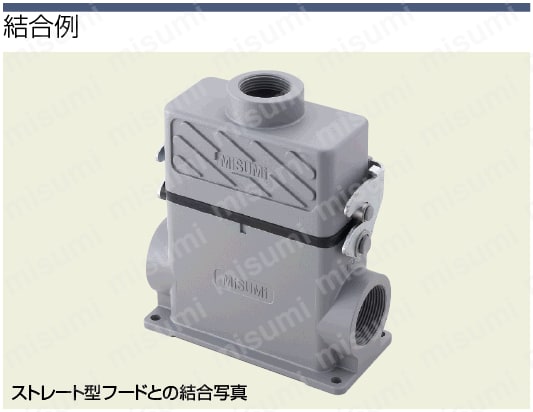

・結合相手は1レバー方式のケーブル取付型フードになります。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用下さい。
・ケーブルクランプは「Mネジ」となります。P116を参照ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
